Možnosti odsazení v situacích s více cílovými prvky

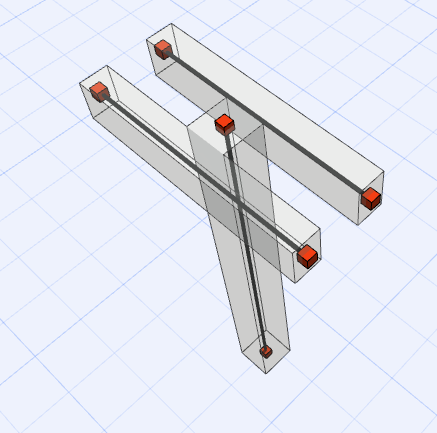

Odsazení je použito vždy jen v jednom směru (jeden prvek k druhému): upravovaný člen bude odsazen k cílovému; cílový člen bude zachován beze změny. Co se ale stane, když je více možných cílů?

Pro tyto případy můžete použít nastavení “Více cílových prvků” (obrázek níže), kterým určíte skupinu cílových prvků dle jejich geometrie.

Kliknutím na jednotlivé ikony můžete zobrazit popis možností.

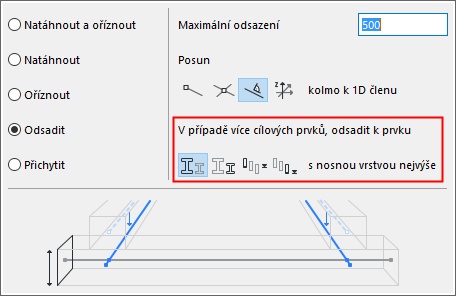

Možnosti cílových prvků při odsazení k 1D členům

V případě více možných cílů můžete odsadit k prvku

•s nejvýše umístěnou nosnou vrstvou

Odsazení bude na úroveň 1D členu, který má nejvyšší výškovou úroveň nosné vrstvy

•s nejníže umístěnou nosnou vrstvou

Odsazení bude na úroveň 1D členu, který má nejnižší výškovou úroveň nosné vrstvy

•nejvýše umístěný prvek

Odsazení k 1D členu, který má nejvyšší hodnotu výšky

•nejníže umístěný prvek

Odsazení k 1D členu, který má nejnižší hodnotu výšky

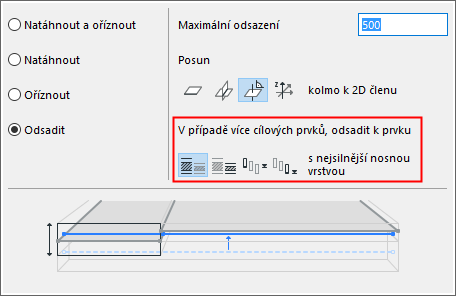

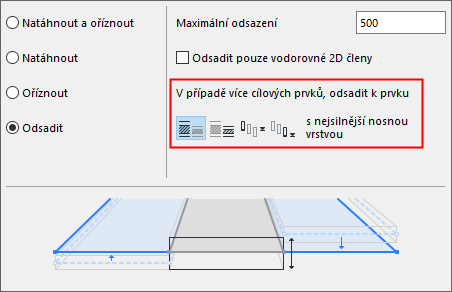

Možnosti cílových prvků při odsazení k 2D členům

V případě více možných cílů můžete odsadit k prvku

•s nejtlustší nosnou vrstvou

Odsazení k 2D členu, který má nejtlustší nosnou vrstvu

•s nejtenčí nosnou vrstvou

Odsazení k 2D členu, který má nejtenčí nosnou vrstvu

•nejvýše umístěný prvek

Odsazení k 2D členu, který má nejvyšší hodnotu výšky

•nejníže umístěný prvek

Odsazení k 2D členu, který má nejnižší hodnotu výšky

Pokud existuje více možných cílů:

Cílový prvek je zvolen dle následujících priorit:

1.Nejbližší excentricita (kratší vzdálenost posunu)

2.Cílový prvek se silnějším stavebním materiálem

3.Dříve vložený prvek
