Pojďme pokračovat s předchozím příkladem. Diagonální prvky stále nesplňují požadavek souvislosti konstrukce, což může později způsobit problémy při analýze v jiném softwaru.
Tyto prvky lze upravit pomocí adaptace Přichytit.
Díky tomu je možné osy otočit, aby šlo jejich koncové uzly napojit do uzlu napojení trámů a sloupů, které vznikly natažením trámů.

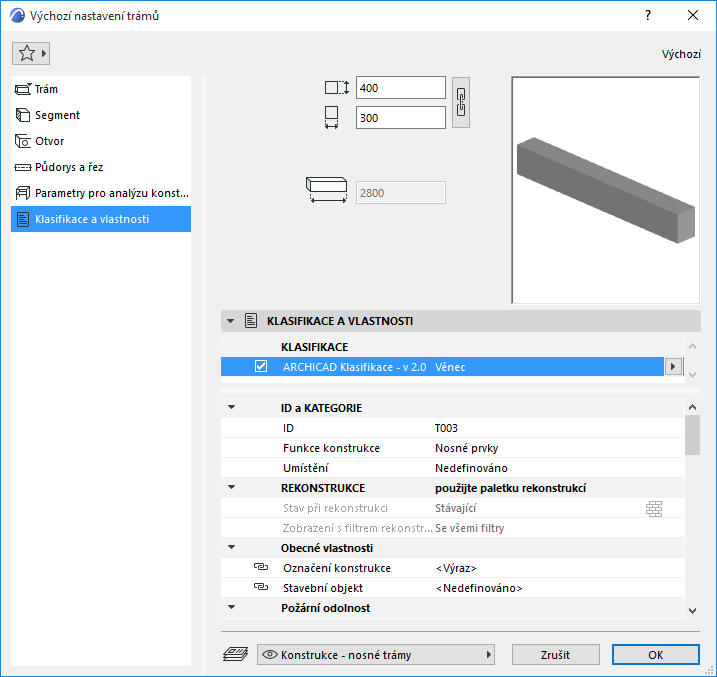

Všimněte si, že tento typ adaptace je dostupný pouze pro trámy, kterými jsou vytvořeny ztužující prvky. V tomto projektu jsou trámy klasifikovány jako “Diagonály”.

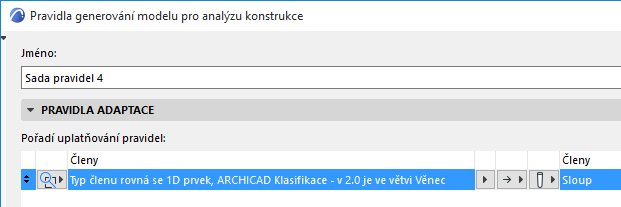

Pravidlo přichytávání můžete nastavit tak, aby mělo efekt pouze na prvky klasifikované jako “Diagonály”:

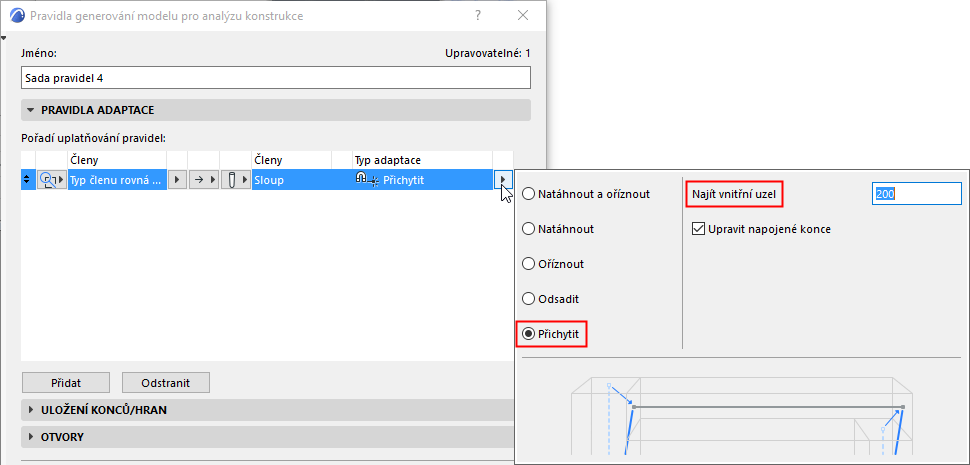

Tento typ adaptace umožňuje nastavit maximální vzdálenost od cílových bodů přichycení.

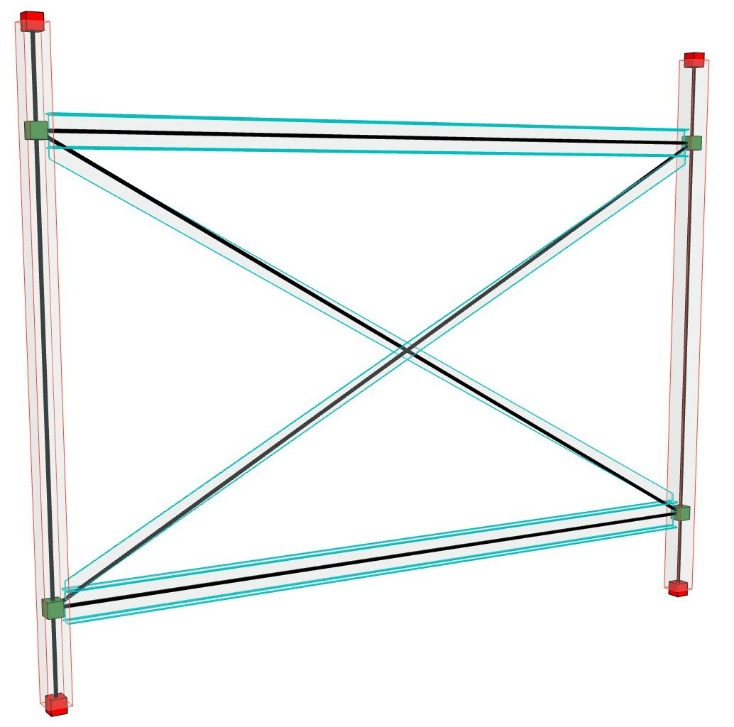

Diagonální výztuhy budou přichyceny ke sloupům.
