Profily trámů/sloupů při exportu SAF

Sloupy a trámy můžou používat různé průřezy a/nebo více stavebních materiálů:

Vícesegmentové trámy a sloupy

Zkosené trámy a sloupy

Vlastní profil s různými hodnotami modifikátorů na koncích prvku

Z takového sloupu nebo trámu je v analytickém modelu generován jediný 1D člen. Máte však dvě možnosti, jak průřezy do SAF exportovat: použít jeden náhradní profil nebo exportovat všechny průřezy.

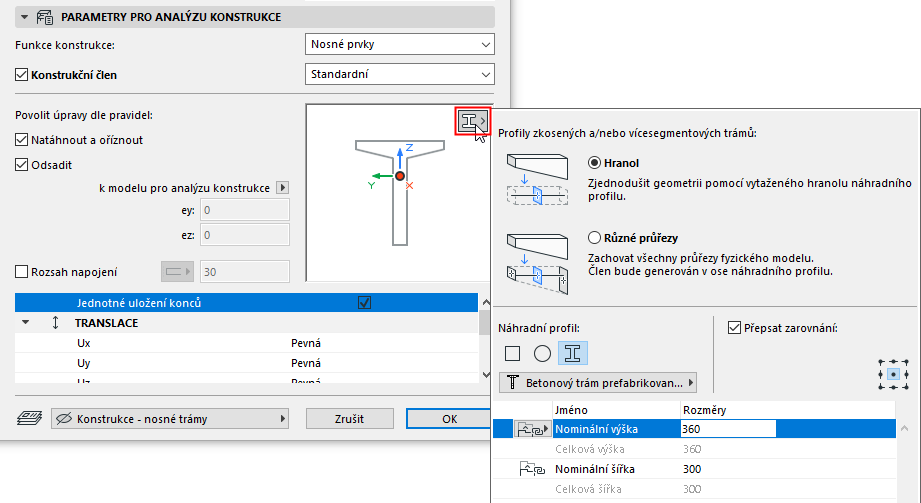

1.Otevřete panel Parametry pro analýzu konstrukce v nastavení trámu nebo sloupu.

2.Pokud je prvek složen z více různých profilů: nabídka Náhradní profil je dostupná v náhledovém okně.


3.Zvolte, jak exportovat profil(y) průřezu:

Kvádr: exportuje jen jeden náhradní profil, který bude použit na celý průřez 1D členu. (Doporučeno pro počáteční fáze posuzování návrhu)

Různé průřezy: Exportute všechny průřezy 1D prvku a zachová všechny detaily fyzikálního modelu. (Doporučuje se pro fáze projektu, kdy už jsou nutné přesné výpočty).


Původní fyzický model v Archicadu


Kvádr (export s použitím jednoho náhradního profilu)


Export ve formě kvádru v analytickém softwaru


Různé průřezy (export všech průřezů)


Různé průřezy v analytickém softwaru

4.Vyberte konstrukci nosného jádra náhradního profilu: Obdélník, kruh nebo vlastní profil

Profilové konstrukce:

Z nabídky vyberte profil a nastavte editovatelné parametry (pokud jsou nějaké). Seznam zahrnuje:

-Profily dostupné pro sloupy nebo trámy (pokud jsou nějaké)

-Profily obsahující aspoň jednu nosnou část průřezu

Obdélníkové nebo kruhové  konstrukce:

Vyberte stavební materiál a rozměry

Nastavte zarovnání náhradního profilu

K dispozici s možností Kvádr.

Standardně je počátek náhradního profilu vložen na referenční čáru členu.


Výchozí pozice náhradního profilu

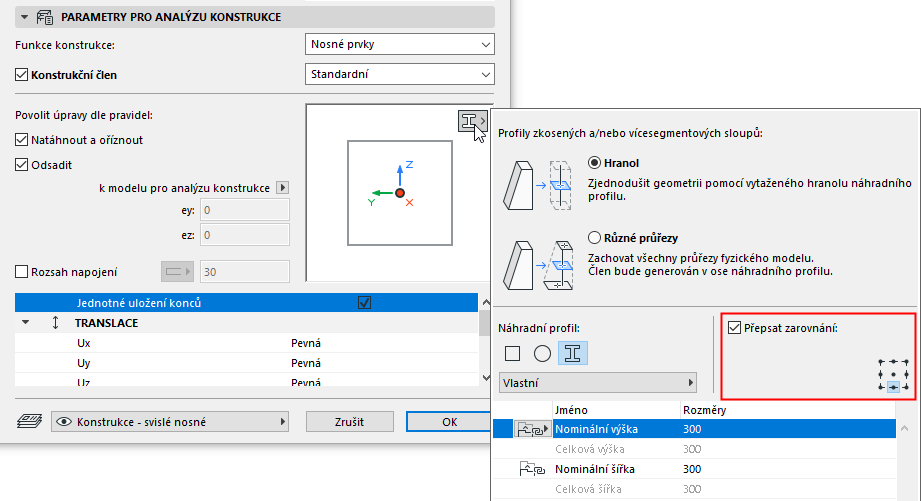

Počátek ale můžete libovolně upravit, aby přesněji odpovídal architektonickému modelu. Aktivujte volbu Přepsat zarovnání a vyberte nový kotevní bod:



Přepsané umístění náhradního profilu

Zobrazení profilů nosných částí prvků

Zapněte tuto volbu (nástrojová paletka Model pro analýzu konstrukce).

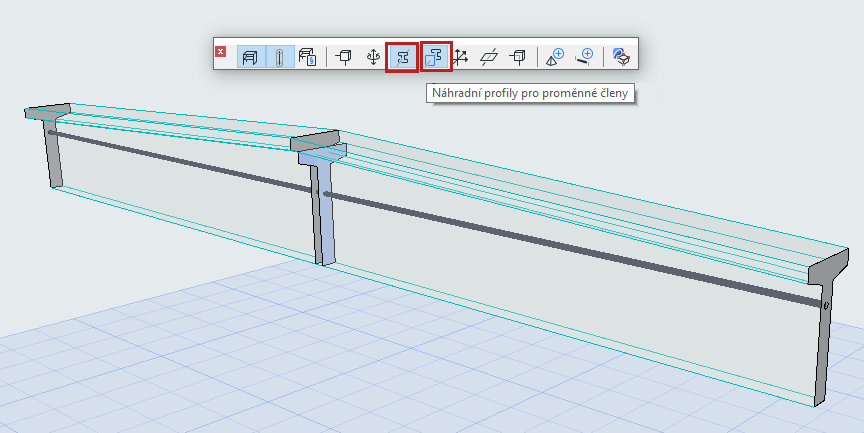

Náhradní profil pro různé průřezy: Umístění 1D členu

U proměnných průřezů je náhradní profil použit pouze jako umístění 1D členu generovaného v jeho středu. Chcete-li zobrazit tento náhradní profil, zapněte tuto funkci.

(Funkce Zobrazit profily musí být také zapnutá.)

Pomocí této funkce zjistíte, jak je 1D člen umístěn v proměnném průřezu.
