Jsou dva způsoby, jak vytvářet podpory konstrukce:
Příkaz “"Vytvořit podpory konstrukce”
1.Vyberte nástroj Podpora konstrukce
–v Infopaletce
–příkazem 3D model > Nástroje pro návrh konstrukce > Podpora konstrukce
2.V půdorysu i 3D okně: najeďte myší na člena analytického modelu, na kterého chcete podporu umístit.
3. V závislosti na typu členu (1D nebo 2D) se objeví grafické náhledy možných umístění a typů podpor: Bod, linie a/nebo povrch.

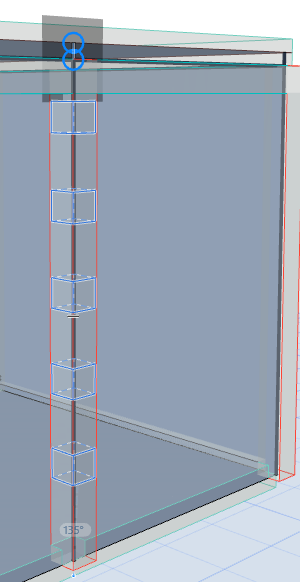

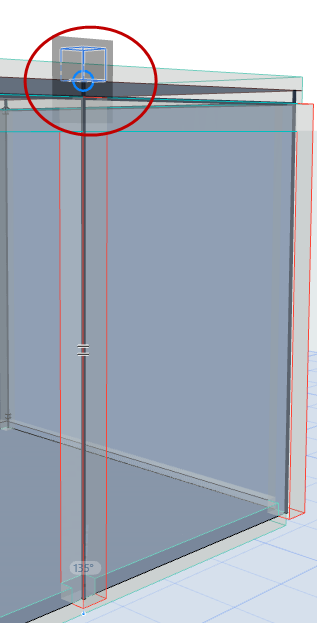

Grafický náhled: Bodová a liniová podpora 1D členu

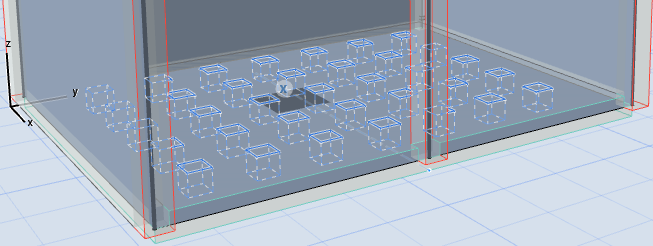

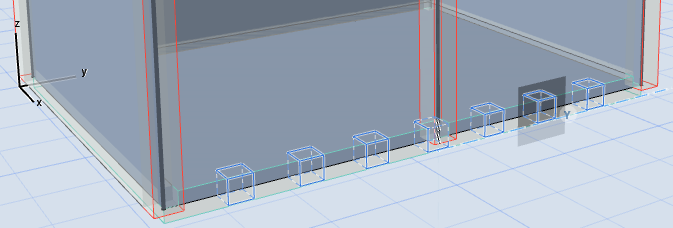

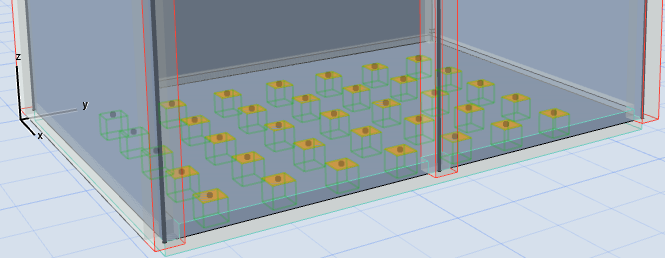

Grafický náhled: Liniová a plošná podpora 2D členu
4.Jakmile uvidíte geometrii podpory, kterou hledáte, kliknutím ji vložíte.
5.Další nastavení můžete upravit v Infopaletce nebo v okně nastavení prvku.

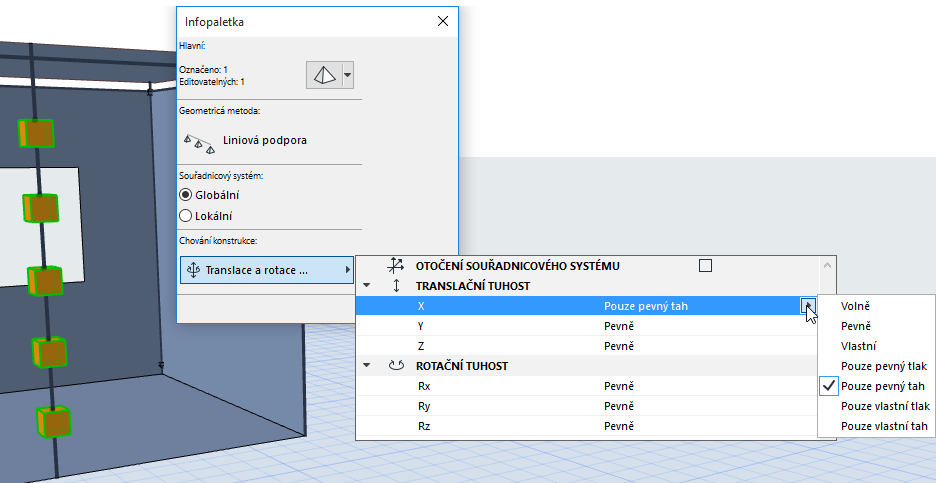

Tuhost při posunu/otočení prvku liniová podpory
Výchozí nastavení nástroje Podpora konstrukce
Při vkládání nové podpory konstrukce reflektuje výchozí nastavení prvku volby a pracovní jednotky použité pro bodové podpory (z nichž nejsou některé relevantní pro ostatní geometrie podpor). Nastavte tedy jen hodnoty, které potřebujete pro vaši požadovanou geometrii podpory (např. liniová nebo plošná).
Po vložení se v nastavení vybrané podpory objeví správné volby a pracovní jednotky.
Příkaz “"Vytvořit podpory konstrukce”
Příkazem Vytvořit podpory konstrukce vygenerujete podpory na více prvcích současně. Funkce bude použita na označené prvky nebo (pokud není označeno nic) na celý model pro analýzu konstrukce.
1.Označte prvky, u kterých chcete vytvořit podpory.
2.Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Vytvořit podpory konstrukce

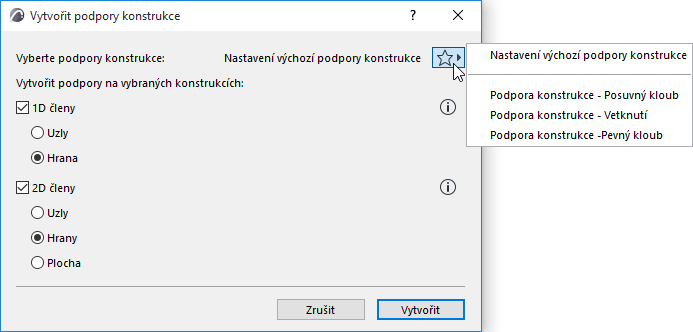

3.V následujícím okně nastavte umístění podpor 1D a/nebo 2D členů (nebo vyberte z Oblíbených nastavení nástroje Podpora konstrukce).
Některé volby můžou být nedostupné - záleží na označených prvcích.
4.Klikněte na Vytvořit. Podpory konstrukce budou pro označené prvky vytvořeny.
