Přesnější mapování materiálů pomocí vlastnosti prvků

Někdy je potřeba mapovat jeden stavební materiál Archicadu na víc SAF materiálů. V analytickém programu jsou u jednoho materiálu uvedeny různé úrovně pevnosti materiálu (např. Beton - C20/25, C30/37 atd.).

1.Aktivujte volbu ‘Použít vlastnosti prvku pro přesnější mapování’.

2.K dispozici bude nabídka vlastností. Vyberte vlastnost Archicadu, která umožní rozlišit stavební materiál (v tomto případě Pevnost).

Poznámka: Nabídka obsahuje všechny vlastnosti projektu Archicadu.

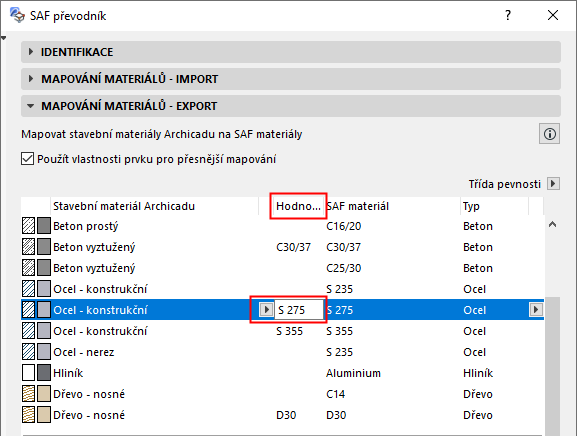

Například stavební materiál “Ocel - Konstrukční” v tomto modelu Archicadu potřebuje tři různé definice mapování SAF materiálu, aby byly rozlišeny tři různé stupně pevnosti: S 275, S 355 a nedefinováno.

3.Pravidlo mapování obsahuje sloupec “Hodnota”: klikněte do pole a zadejte odpovídající hodnotu (např. S 275 nebo S 355 pro materiál Ocel - Konstrukční).

Důležité poznámky:

–V modelu Archicadu lze jako hodnotu mapování SAF materiálů použít pouze jednu vlastnost prvku.

–Při mapování SAF materiálů lze použít pouze vlastnost prvku typu řetězec.

–Mapování dle vlastnosti je možné, pouze pokud jsou hodnoty vlastností přiřazeny prvkům Archicadu (např. trámu nebo zdi) - ne jejich stavebním materiálům.

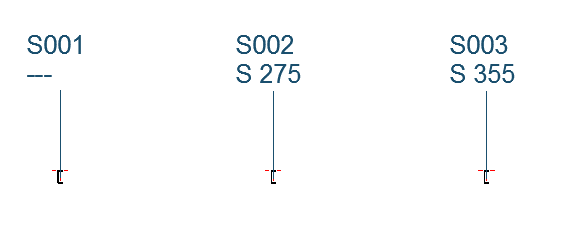

Příklad: Stavební materiál s různými hodnotami vlastnosti pevnosti

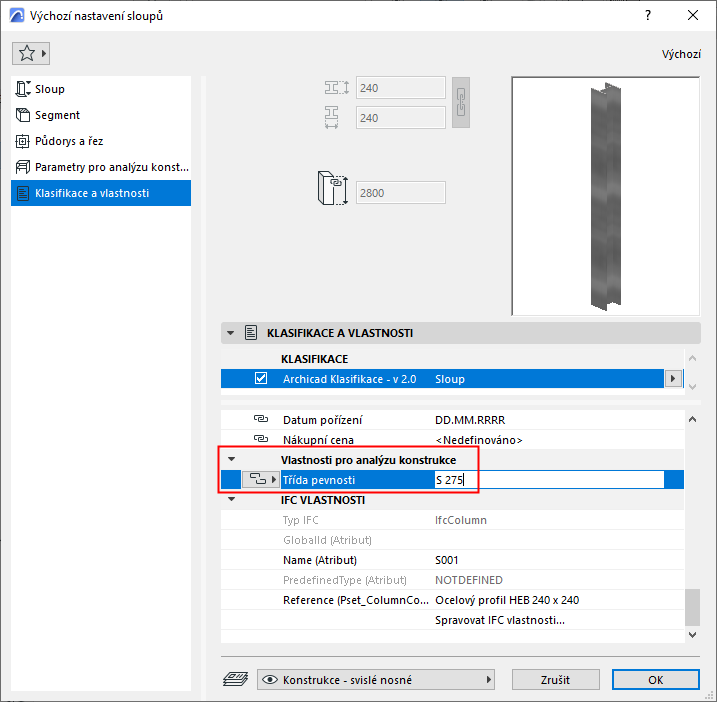

V tomto modelu je několik prvků, které jsou z materiálu Ocel - Konstrukční, ale mají různé hodnoty vlastnosti Pevnost zadané v nastavení jednotlivých prvků na panelu Klasifikace a vlastnosti.
