Použijte příkaz Soubor > Spolupráce > SAF > SAF převodníky.

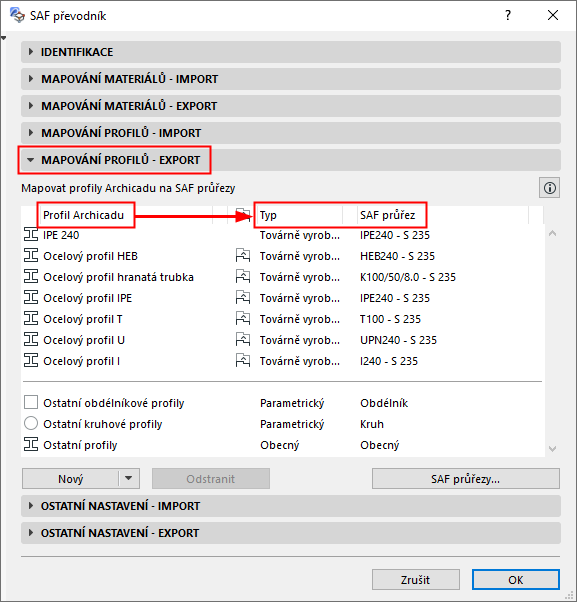

Na panelu Mapování materiálů - Export můžete mapovat profily 1D členů na odpovídající protějšky (“SAF průřezy”) v cílovém programu.
SAF standard definuje čtyři typy průřezů:
•Továrně vyrobený profil: Továrně vyrobený průřez se standardním pojmenováním.
•Skládaný profil: Průřez složený z více standardních profilů (např. dva profily I). Příklad zadání složeného profilu: profil = IPE200 a parametr = 10 mm (vzdálenost mezi profily).
•Parametrický: Profil definovaný tvarem a rozměry (parametry).
•Obecný: Slouží pro definování libovolného obecného tvaru průřezu. Tvoří jej aspoň jeden uzavřený polygon, který může obsahovat otvory. Tyto nepoužívají standardizovaná jména.
Mapování profilů (podle jména)
