Použijte příkaz Soubor > Spolupráce > SAF > SAF převodníky.

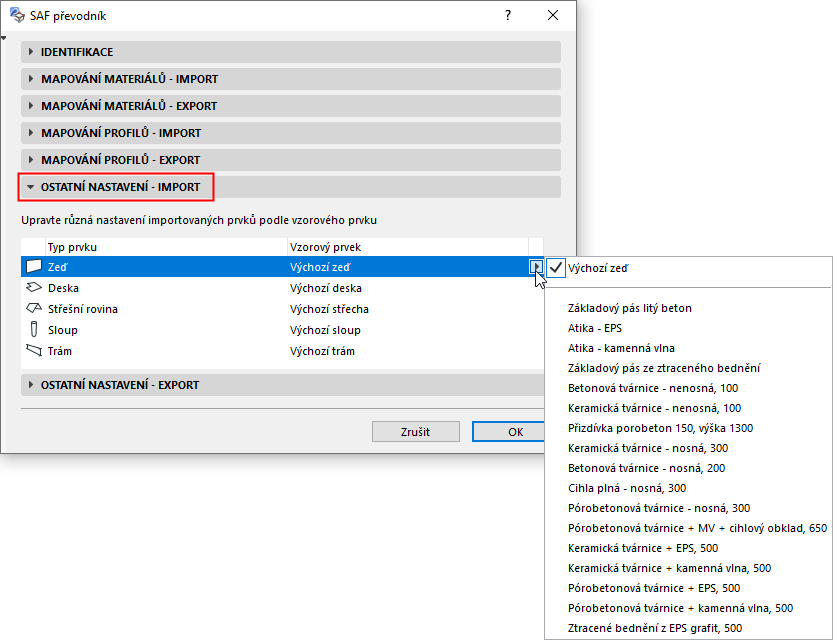

Na panelu Ostatní nastavení - Import můžete vybrat výchozí nastavení nástrojů Archicadu pro každý typ importovaných analytických členů (zeď, deska, střecha, sloup a trám).
Pro každý typ prvku můžete nastavit buď výchozí nastavení nástroje Archicadu, nebo některé z jeho Oblíbených nastavení.
K čemu tato nastavení slouží?
Většina parametrů pro analýzu konstrukce importovaných SAF prvků je v Archicadu správně reprodukována (nebo ručně mapována): geometrie, umístění, parametry materiálů a průřezů atd.. Při importu SAF souboru jsou tato data přepsána odpovídajícími hodnotami Archicadu.
Nicméně tyto importované analytické prvky jsou v Archicadu převedeny na fyzické prvky, které musí mít i další parametry (např. sadu per, klasifikace), které v SAF definované nejsou.
Takže aby bylo celkové zobrazení fyzických prvků v Archicadu kompletní, použije každý importovaný prvek analytického modelu výchozí nastavení odpovídajícího nástroje dle nastavení na panelu Ostatní nastavení SAF převodníku pro import (všechna nastavení nedefinovaná v SAF).
V následujíc tabulce je souhrn všech prvků Archicadu vytvořených z 1D nebo 2D členů importovaných z SAF souboru:
|
Importovaný 1D člen |
|
Prvek Archicadu |
|
Úhel sklonu < 45 stupňů |
Trám |
|
|
Úhel sklonu > 45 stupňů |
Sloup |
|
|
Importovaný 2D člen |
|
Prvek Archicadu |
|
Vodorovná rovina |
Deska |
|
|
Sklon roviny 0 > 45 stupňů |
Samostatná střecha |
|
|
Sklon roviny 45-90 stupňů |
Zeď |
