Na záložce konstrukcí na paletce náhledu na energetický model jsou vypsány všechny vnější a vnitřní konstrukce modelu a jejich fyzikální vlastnosti důležité pro energetickou simulaci. Jsou zde zobrazeny také neprůhledné panely lehkých obvodových plášťů.

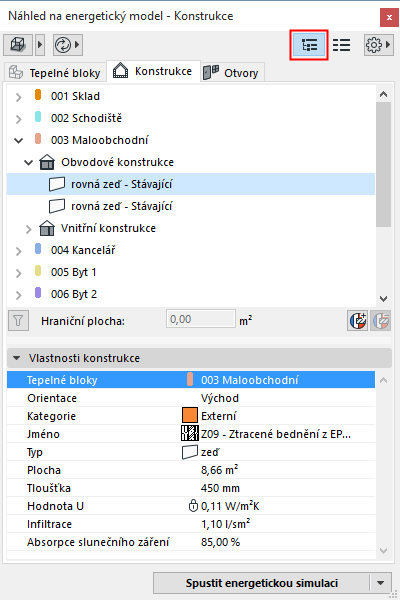

Ve stromovém zobrazení záložky konstrukcí je přesně a jednoduše zobrazeno, které vnitřní a vnější konstrukce patří do kterého tepelného bloku. Pokud je konstrukce označena, její vlastnosti jsou zobrazeny ve spodní části okna.
Informace o konstrukcích
Jsou dva typy těchto informací:
•Informace o modelu Archicadu (vychází přímo z BIM modelu):
U konstrukcí: Přiřazení k tepelnému bloku, orientace, kategorie obrysu prostoru, typ prvku Archicadu, konstrukce, tloušťka, název, plocha, stav při rekonstrukci
•Doplňkové informace (přiřazené uživatelem):
Hodnota U/hodnota R, infiltrace, absorpce slunečního záření, korekce plochy
Viz Nastavení vlastností konstrukce (Energetické hodnocení).
Podle potřeby můžete zobrazení sloupců s informacemi měnit:
•Ve stromovém zobrazení: klikněte pravým tlačítkem na libovolnou položku v seznamu informací a vyberte, které informace chcete zobrazit nebo skrýt

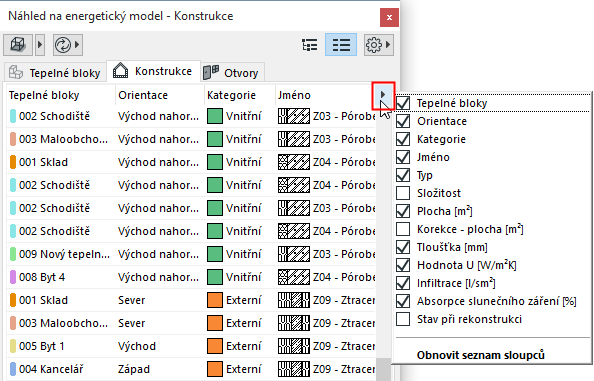

•V seznamu: Z nabídky pod černou šipkou vpravo nahoře vyberte sloupce, které chcete zobrazit nebo skrýt

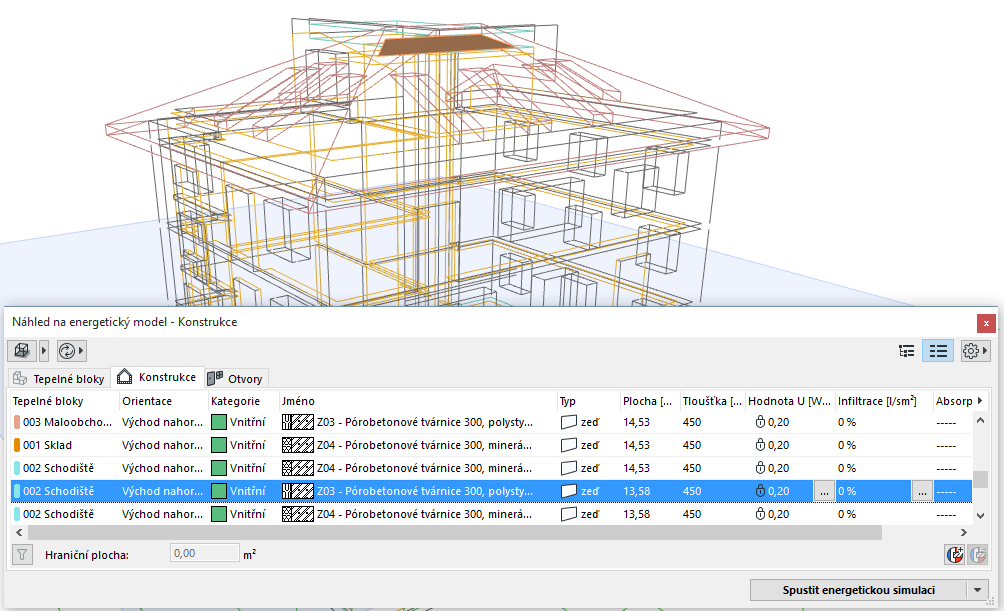

Jedna položka na seznamu konstrukcí se obvykle skládá z více obrysů prostoru. Všechny obrysy prostorů modelu, které mají shodné všechny vlastnosti jsou sloučeny do jediné položky v seznamu konstrukcí a jejich hodnoty plochy jsou vypsány jako součet jejich dílčích ploch.

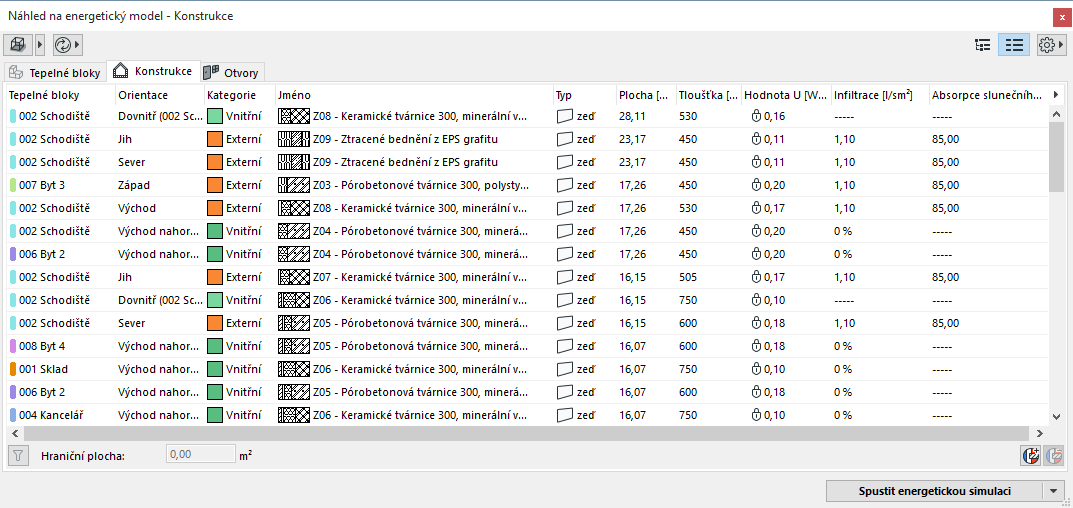

Seznam si můžete uspořádat podle libovolné vlastnosti, kliknutím na tlačítko jejího titulku.
Hraniční plocha
Pokud chcete odfiltrovat konstrukce a otvory o nepatrné ploše, zadejte “hraniční plochu” do pole pod seznamem konstrukcí. Prvky, které mají plochu menší, než je zadaná hodnota, nebudou vypsány ani zahrnuty ve výpočtu. (Pokud hraniční plochu snížíte, budou odfiltrované konstrukce zobrazeny podle nového nastavení.)
Pokud nastavíte hraniční plochu, odfiltrujete tím malé prvky, které jsou pro energetické hodnocení zanedbatelné, a získáte tím přehlednější seznam konstrukcí.
Korekce plochy konstrukce
V seznamu konstrukcí najdete položku, která se jmenuje “Korekce - plocha”. Plocha každé konstrukce v seznamu může být upravena zadáním kladné nebo záporné hodnoty do tohoto sloupce. Hodnota v poli “Plocha” se přizpůsobí zadané korekci; tato opravená plocha (v případě kladné hodnoty) bude použita při výpočtu.
