Na záložce otvorů na paletce náhledu na energetický model jsou vypsány všechny vnější otvory modelu a jejich fyzikální vlastnosti důležité pro energetickou simulaci.
Ve stromovém zobrazení záložky otvorů je přesně a jednoduše zobrazeno, které dveře, okna a průhledné panely lehkých obvodových plášťů patří do kterého tepelného bloku. Pokud je výplň otvoru označena, její vlastnosti jsou zobrazeny ve spodní části okna.
Informace o výplních otvorů
Seznam otvorů může být zobrazen v tabulce nebo ve stromovém zobrazení; v každém sloupci je nějaká informace. Jsou dva typy těchto informací:
•Informace o modelu Archicadu (vychází přímo z BIM modelu):
U otvorů: Přiřazení do tepelného bloku, solární analýza, orientace, typ otvoru Archicadu, Plocha (zasklení, neprůhledné části a celková), obvod rámu, stav při rekonstrukci.
•Doplňkové informace (přiřazené uživatelem):
U otvorů: Celková a přímá propustnost světla, hodnota U (pro zasklení, neprůhledné plochy, obvod a celková), hodnota Psi obvodu, stínící zařízení, infiltrace.
Podle potřeby můžete zobrazení sloupců s informacemi měnit:
•Ve stromovém zobrazení: klikněte pravým tlačítkem na libovolnou položku v seznamu informací a vyberte, které informace chcete zobrazit nebo skrýt

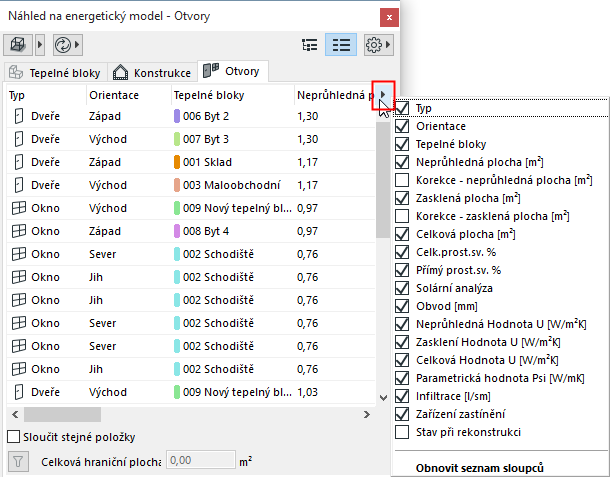

•V seznamu: Z nabídky pod černou šipkou vpravo nahoře vyberte sloupce, které chcete zobrazit nebo skrýt
Seznam si můžete uspořádat podle libovolné vlastnosti, kliknutím na tlačítko jejího titulku.
Pro všechny otvory jsou ve sloupcích zobrazeny následující informace:
•Přiřazení do tepelného bloku
•Orientace a typ otvoru Archicadu
•Výsledky solární analýzy
Viz Solární analýza.
•Informace o průhledných panelech a otvorech:
-Plocha zasklení, obvod rámu
-Hodnota U zasklení
-Celková propustnost světla (TST): Procento dopadajícího solárního záření přenesené objektem. Je složené z přímého solárního prostupu a absorbované části záření vyzářené dovnitř. TST dělené 100 se rovná koeficient solárního tepelného zisku (SHGC) nebo hodnotě g.
-Přímá propustnost světla (DST)
•Informace popisující neprůhledné panely a rámy otvorů:
-Neprůhledná plocha, obvod, hodnoty U a Psi
-Infiltrace: propustnost vzduchu vybraného otvoru (většinou k tomu dochází po obvodu okna a mezi rámem a zdí)
•Přiřazené stínící prvky
•Stav při rekonstrukci

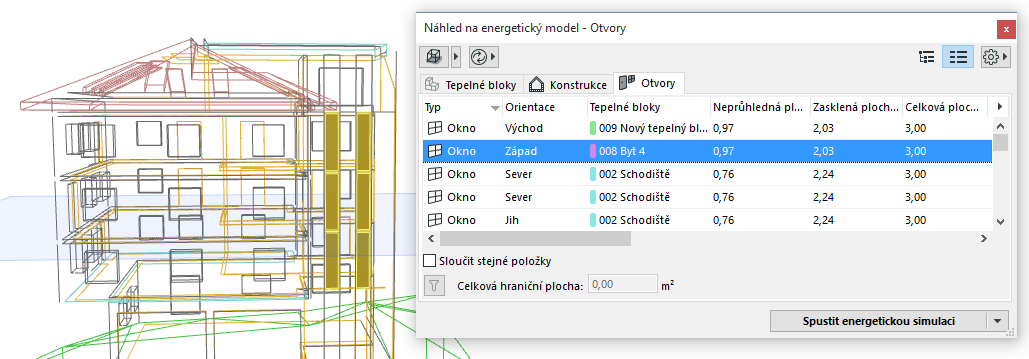

Sloučit stejné položky
Zaškrtněte tuto volbu v levém spodním rohu, pokud chcete všechny obrysové plochy modelu, které mají shodné všechny vlastnosti, sloučit do jediné položky v seznamu otvorů a jejich plochy vypsat jako součet jejich dílčích ploch.
Celková hraniční plocha
Pokud chcete odfiltrovat otvory o nepatrné ploše, zadejte “celkovou hraniční plochu” do pole pod seznamem konstrukcí. Otvory, které mají celkovou plochu (zasklení + neprůhledná část) menší, než je zadaná hodnota, nebudou vypsány ani zahrnuty ve výpočtu. (Pokud prahovou hodnotu snížíte, budou odfiltrované otvory zobrazeny podle nového nastavení.)
Pokud nastavíte celkovou hraniční plochu, odfiltrujete tím malé prvky, které jsou pro energetické hodnocení zanedbatelné, a získáte tím přehlednější seznam otvorů.
Korekce plochy otvorů
Plochu otvorů můžete upravovat ve dvou sloupcích: “Korekce - zasklená plocha” a “Korekce - neprůhledná plocha.” Zadejte kladnou nebo zápornou hodnotu korekce. Hodnota v poli “Plocha” se přizpůsobí zadané korekci; tato opravená plocha (v případě kladné hodnoty) bude použita při výpočtu.
Na záložce otvorů můžete provést analýzu (seznam, úprava a grafické znázornění) všech průhledných ploch obrysu modelu budovy. Toto je nezbytná funkce pro studii slunečního ozáření vycházející přímo z modelu, která dokáže zjistit solární zisky pro každý průhledný prvek obálky budovy. Tento pokročilý nástroj umožňuje architektovi rozhodnout, kam umístit jednotlivé výplně otvorů s ohledem na okolí a tvar samotné budovy, a zabránit tak případným nechtěným tepelným ziskům ze slunečního záření v průběhu celého roku.
Funkce vypočítá přímé tepelné zisky skrze prosklené otvory budovy. Ve výpočtu počítá se všemi objekty a prvky, které jsou viditelné v energetickém modelu. Kromě toho se objekty stromů chovají jako inteligentní stínící zařízení, která v průběhu referenčního roku mění intenzitu zastínění, a díky tomu se lze rozhodnout, jestli stromy, které budou zastiňovat objekt, mají být listnaté nebo jehličnaté.

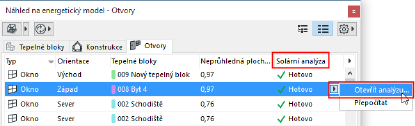

Pokud chcete otevřít okno se studií solární analýzy, označte otvor a klikněte na tlačítko Otevřít analýzu.
Okno solární analýzy má dvě záložky. Oba diagramy zobrazují hodinový referenční rok, kde dny v roku jsou na vodorovné ose, hodiny příslušných dní na svislé ose.
Najeďte myší nad diagram “Podíl zasklené plochy vystavené přímému slunečnímu záření” a zobrazí se přesné hodinové hodnoty, nebo se můžete orientovat podle barvy, kdy světle žlutá znamená 100% vystavení slunečnímu záření a modrá znamená 0% (celkově ve stínu), odstíny žluté barvy pak značí období, kdy na označený otvor dopadá sluneční záření jen částečně. Toto zobrazení nezohledňuje dny pod mrakem, které jsou definovány v souboru s počasím.

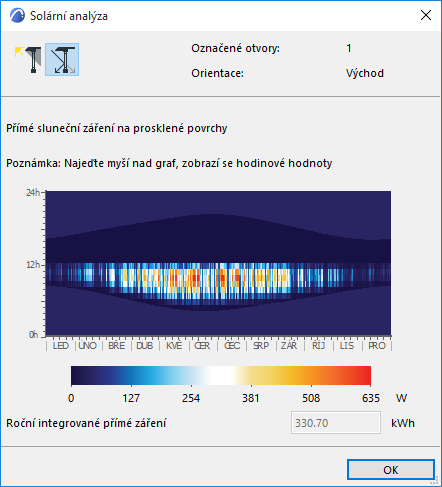

Najeďte myší nad diagram “Přímé sluneční záření na prosklené plochy” a zobrazí se vám přesné hodinové hodnoty energie přenesené skrz otvor, nebo se můžete orientovat podle barvy: nejvyšší intenzita je znázorněna světle červenou, 0 je modrá, přechodové barvy mezi těmito dvěma znázorňují odstupňované hodnoty. V tomto zobrazení jsou zohledněny dny pod mrakem definované v souboru s počasím a je zobrazena výsledná hodnota “ročního integrovaného přímého záření” v kWh.
Poznámka: Pokud je v seznamu otvorů označeno více položek, nebo je označena jedna položka, ale je zaškrtnutá volba Sloučit stejné položky, jsou v okně solární analýzy zobrazeny hodnoty slunečního záření jako kombinace výsledků pro všechny označené otvory.
