Zobrazení energetického modelu budovy

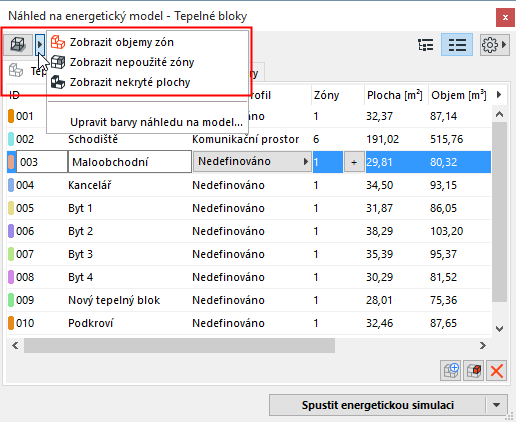

Tlačítko zobrazit vybrané položky ve 3D v levém horním rohu paletky náhledu na energetický model vám umožňuje zobrazovat energetický model různými způsoby.

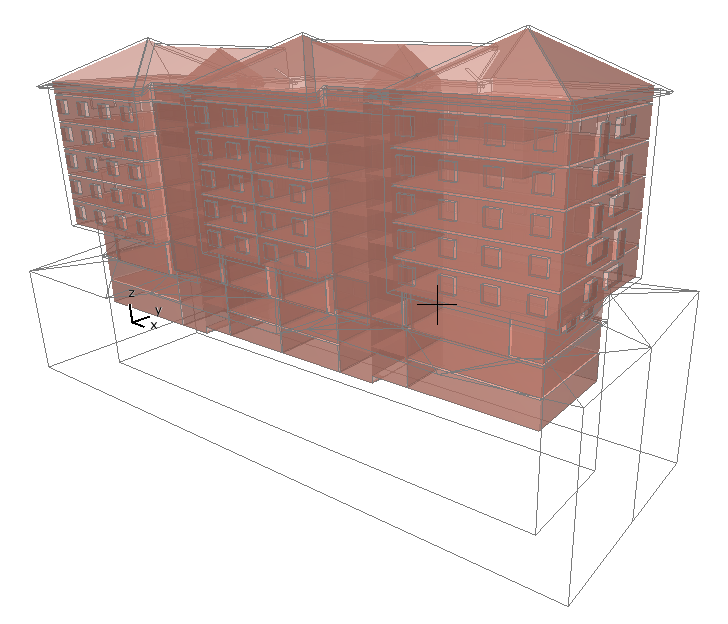

Zobrazení objemů zón

Použitím funkce zobrazit objemy zón můžete ve 3D zobrazit vnitřní prostory.

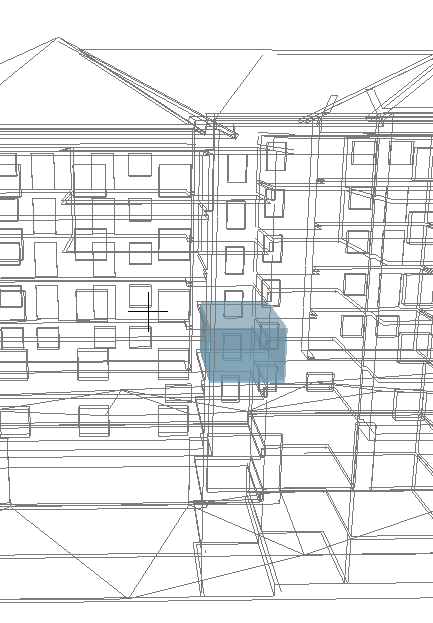

Zobrazení nepoužitých zón

Funkce zobrazení nepoužitých zón zvýrazní viditelné zóny, které nejsou přiřazeny do žádného tepelného bloku energetického modelu budovy.

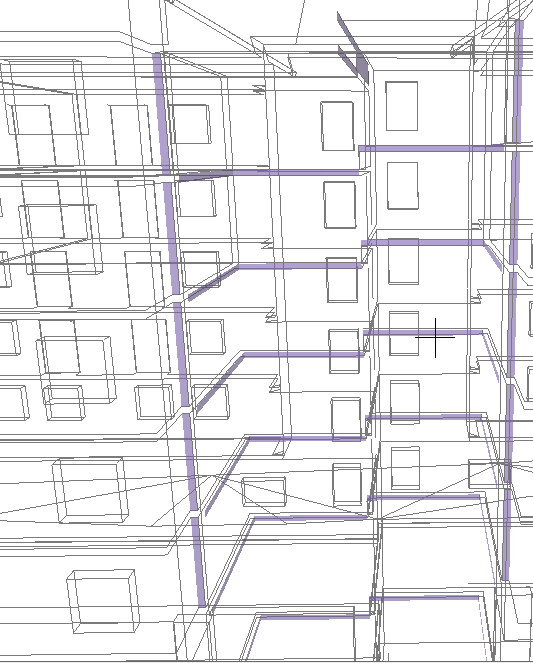

Zobrazení nekrytých ploch

Pomocí funkce zobrazit nekryté plochy můžete zobrazit plochy, které nemají navazující ohraničení. V ideálním případě by měly být všechny konstrukce a výplně otvorů zakryty prostorovým obrysem; takže tyto nekryté plochy odhalují nepřesnosti v modelu.

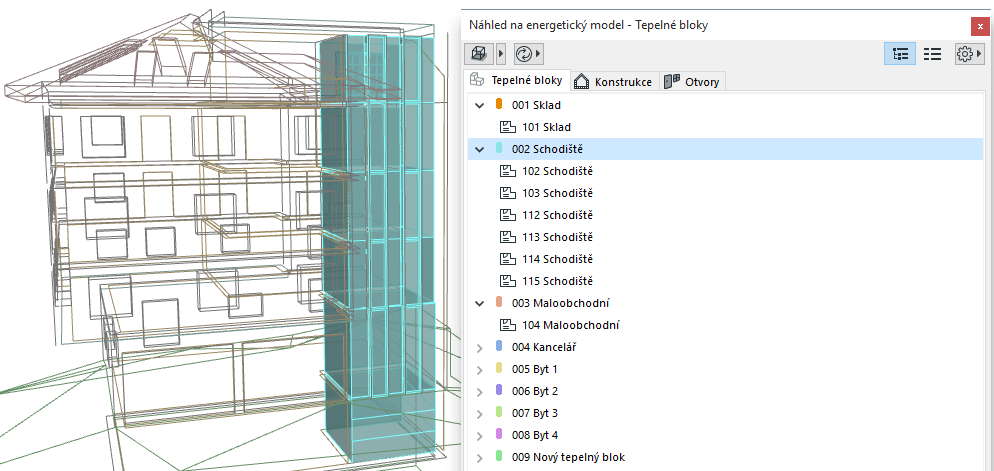

Zobrazení tepelných bloků

V náhledu na energetický model jsou položky označené v seznamu tepelných bloků zároveň zvýrazněny plnou barvou také ve 3D modelu.

Prvky modelu, které nejsou v seznamu označené, jsou zobrazeny drátově. Ve stromovém zobrazení můžete zóny, které tvoří tepelný blok, označit a zobrazit jednu po druhé.

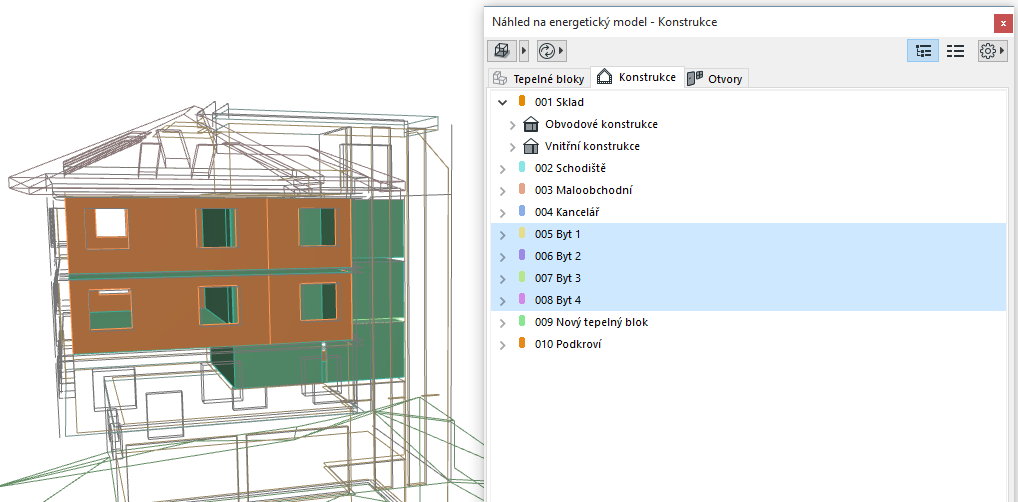

Zobrazení konstrukcí

V náhledu na energetický model jsou obrysy prostorů označené v seznamu konstrukcí zobrazeny jako v modelu budovy. Označte jednu nebo více položek v seznamu a klikněte na volbu “Zobrazit výběr ve 3D” (prvky, které nejsou označeny, jsou zobrazeny čárovým modelem).

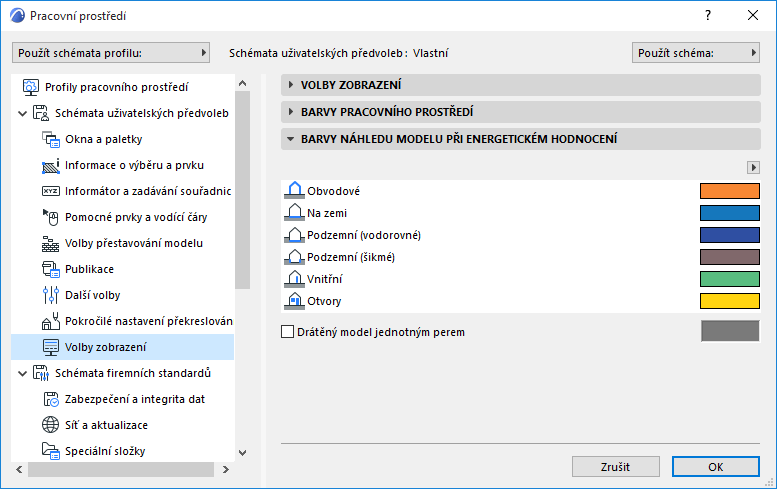

Každá kategorie obrysových prvků je v energetickém modelu zobrazena jinou barvou.

Viz Úprava barev náhledu na energetický model.

Některé prvky (například zdi, které jsou jak nad úrovní terénu tak pod ní) můžou být tvořeny více obrysovými prvky, a vypadat tak v seznamu konstrukcí jako několik samostatných prvků (s různou orientací).

Jeden prvek zdi Archicadu, který tvoří více obrysových prvků

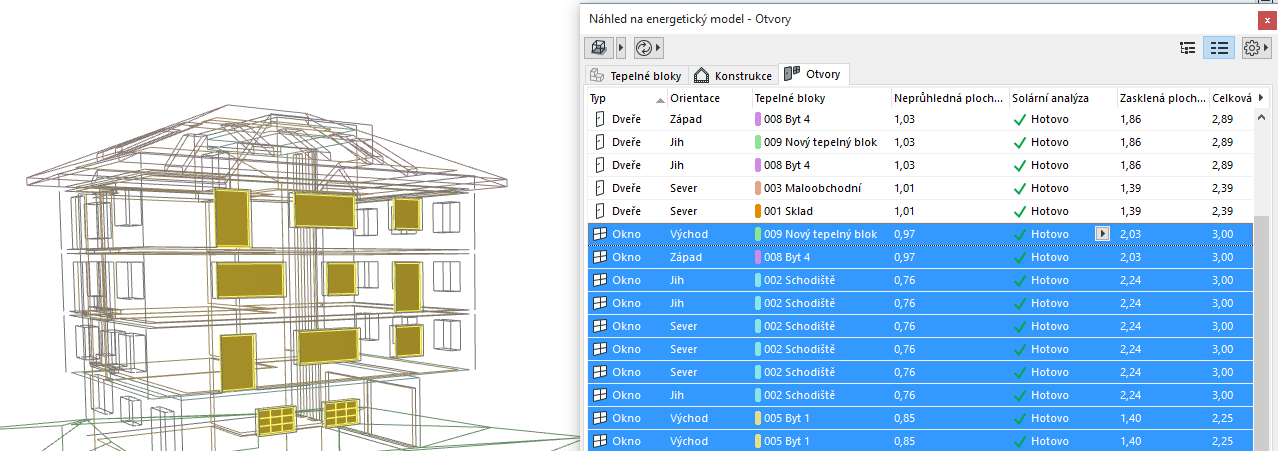

Zobrazení otvorů

Tlačítko zobrazit ve 3D může být použito i pro zobrazení otvorů označených v seznamu otvorů.
