Nastavení prostředí (energetické hodnocení)

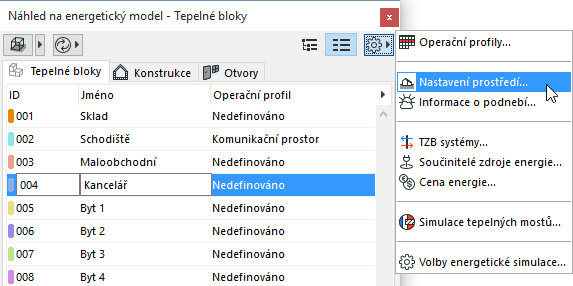

Okno informací o podnebí otevřete volbou z nabídky v pravé horní části okna náhledu na model; nebo z menu 3D model > Energetické hodnocení > Nastavení prostředí.
Toto okno obsahuje:
•Nastavení: Umístění a počasí, úroveň terénu, typ půdy, okolí
•Odkazy na jiná okna: Umístění projektu, informace o podnebí, součinitel prostupu tepla na povrchu, chránění před větrem, vodorovné zastínění
Nastavení umístění
Energetické hodnocení zohledňuje i geografické umístění objektu a pro dané místo získává data ze serveru StruSoft. Kliknutím na tlačítko v panelu nastavení prostředí otevřete okno Nastavení umístění, kde lze definovat umístění projektu.
Viz Nastavení umístění.
Toto nastavení najdete v okně nastavení prostředí.

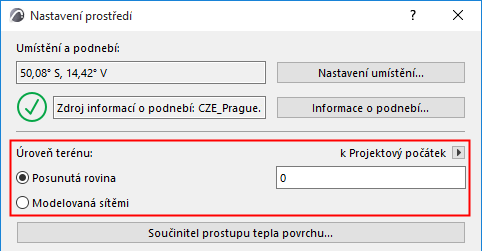

Přiléhající terén můžete pro účely energetického hodnocení v Archicadu vymodelovat dvěma způsoby:
•Posunutá rovina: Zadáte vzdálenost, o kterou je okolní terén posunut od projektové nuly nebo nastavené referenční roviny.

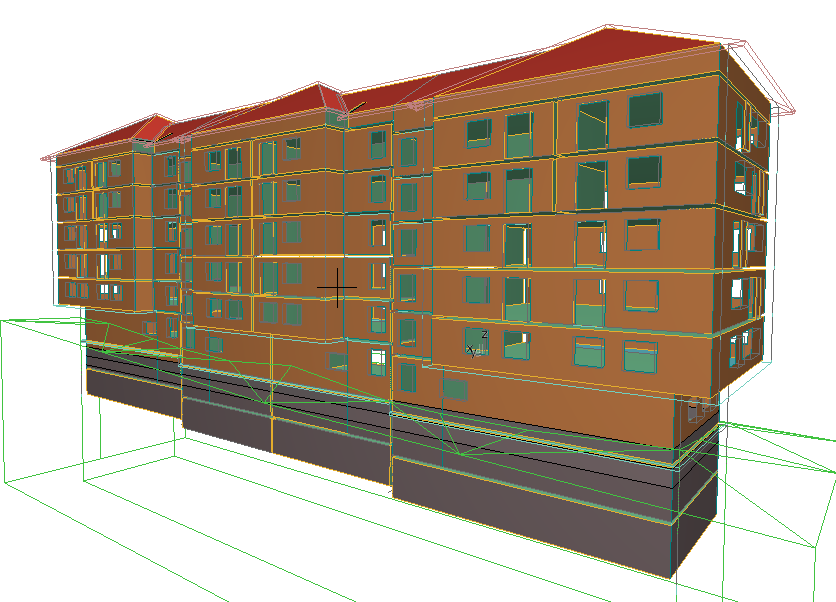

•Modelovaná sítěmi: Pokud není okolní terén rovný, vymodelujte jej sítěmi; energetický model tak bude přesnější.

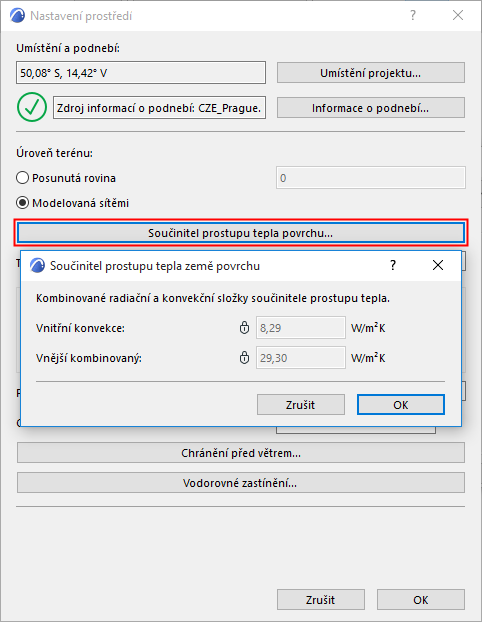

Součinitel prostupu tepla země povrchu
V tomto okně můžete nastavit vnitřní a vnější součinitel prostupu tepla pro všechny neprůhledné konstrukce v projektu. Zatímco součinitel prostupu tepla povrchu zadaný u výpočtu hodnoty U ovlivňuje pouze výpočet stacionárního tepelné bilance na úrovni jednotlivých konstrukcí, globální nastavení na panelu součinitele prostupu tepla má vliv na simulaci dynamické energetické bilance.
Globální součinitel prostupu tepla doporučujeme používat pouze v případech, kdy lokální standardy definují konkrétní hodnoty těchto součinitelů.
Z nabídky vyberte typ zeminy, která nejvíce odpovídá zemině v místě objektu. Toto nastavení je důležité pro výpočet tepelného toku v konstrukcích navazujících na terén.
Hodnoty tepelné vodivosti, hustoty a tepelné kapacity jsou zobrazeny pod vybraným typem zeminy.

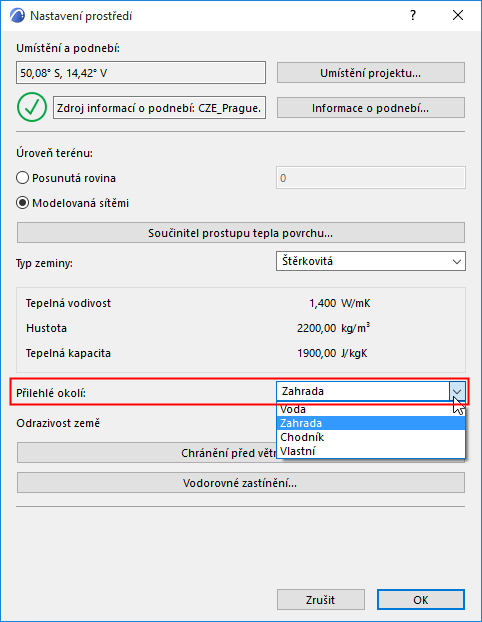

Vyberte možnost okolí, které nejlépe vystihuje prostředí kolem vašeho objektu: Voda, Zahrada, Chodník nebo vlastní.
Toto nastavení je použito při výpočtu nepřímého slunečního záření.

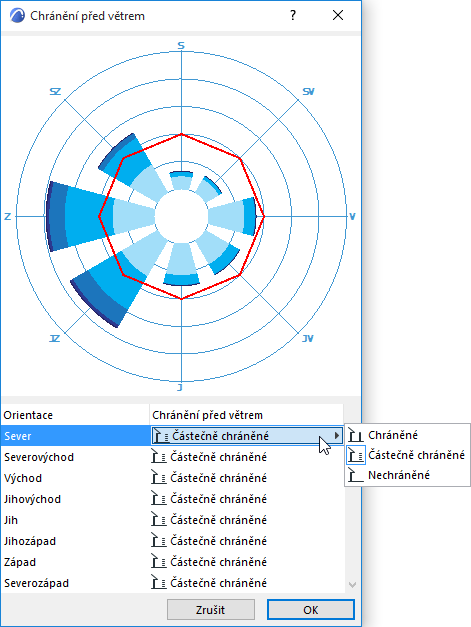

Klikněte na tlačítko chránění před větrem v okně nastavení prostředí.
Paprskový graf znázorňuje sílu větru v osmi hlavních směrech. Délka každého segmentu znázorňuje, jak často (znázorněno procenty v průběhu roku) vane vítr z daného směru a jak je silný.
Pro každý směr zde můžete nastavit potřebnou úroveň chránění před větrem: Chráněné, částečně chráněné nebo nechráněné. V každém směru je pak vložen bod, který reprezentuje úroveň chránění před větrem (čím dále je bod od středu grafu, tím je daný směr víc chráněný), a tyto body jsou spojeny červenou čárou.
Funkci solární analýzy modelu energetického hodnocení v Archicadu lze použít pouze pro průhledné prvky obálky budovy. Nicméně neumí automaticky určit rozsah zastínění neprůhledných částí obálky budovy ostatními prvky v přilehlém okolí.

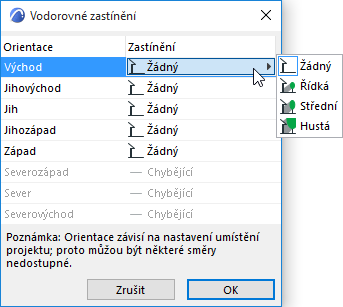

Tlačítkem vodorovného zastínění fasády otevřete okno se seznamem osluněných fasád budovy (seznam se může lišit v závislosti na umístění projektu).
Pro každý směr vyberte možnost, která nejlépe odpovídá míře zastínění okolními objekty (vyberte z voleb - žádné, střední, nízké, husté).
