Pracovní postup při energetickém hodnocení: Přehled
V této části je souhrnný popis práce s prostředím Energetického hodnocení.
Příprava BIM modelu pro energetické hodnocení
Aby bylo hodnocení úspěšné, musí model budovy obsahovat minimálně obálkové konstrukce a výplňové konstrukce a hlavní vnitřní konstrukce, které mají vliv na ukládání tepla.
V každé místnosti musí být umístěny zóny, protože geometrická analýza modelu pracuje právě se zónami.
Náhled na energetický model pracuje pouze s viditelnými prvky, je potřeba přizpůsobit zobrazení Archicadu pro hodnocení energetického modelu. Použijte zobrazení/skrývání vrstev. Ujistěte se, že jsou zobrazeny zóny.
Poznámka: Model nelze pro účely energetického hodnocení omezit ohraničením.
Prostory jsou v energetickém modelu budovy v Archicadu reprezentovány zónami. Pro účely energetického hodnocení jsou zóny seskupovány do “tepelných bloků” na příslušné záložce paletky náhledu na energetický model (3D model > Energetické hodnocení > Náhled na energetický model).
Tepelné bloky jsou skupiny místností nebo prostorů budovy, které mají podobnou orientaci, operační profil a vnitřní požadavky na teplotu. Pokud mají být zóny součástí jednoho tepelného bloku, musí na sebe navazovat.
Automatická analýza geometrie modelu a vlastností materiálů
Jakmile jsou definovány tepelné bloky modelu, automatická geometrická analýza převede architektonický (BIM) model na energetický (BEM). Tato analýza provede:
•analýzu viditelných konstrukcí a otvorů a jejich orientaci a umístění vzhledem k zónám a generuje na nich obrysy prostorů. (Obrysy prostorů definují tvar budovy ve formátu, který je využíván při zadávání energetické simulace.)
•vytvoří seznam obrysů prostorů. Konstrukce a otvory jsou v seznamu vypsány s vlastnosti, které jsou zásadní při energetickém hodnocení.
Přiřazování a zadávání informací pro BEM model

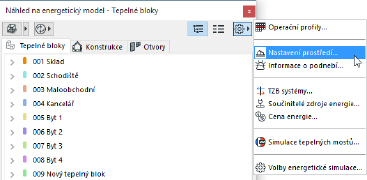

Paletka Náhled na energetický model je hlavní rozhraní pro funkci energetického hodnocení Archicadu. V této paletce můžete upravovat vlastnosti a zadávat doplňující informace potřebné pro simulaci energetické náročnosti budovy:
•Přiřaďte systémy budovy a operační profily tepelným blokům
•Nastavení vlastností obrysů prostorů
Poznámka: Většina vlastností obrysových ploch je vytažena přímo z architektonického modelu při analýze geometrie a vlastností materiálů. Nastavení vlastností těchto obrysů umožňuje uživateli doladit tyto informace a přidat další informace, které nejsou součástí architektonického modelu.
•Nastavení vlastností konstrukcí: Funkce výpočtu hodnoty U nebo jejího přepsání a nastavení povrchového materiálu a infiltrace umožňují v seznamu konstrukcí definovat fyzikální vlastnosti neprůhledných ploch vypsaných v seznamu konstrukcí.
–Nastavení vlastností otvorů: V katalogu otvorů přiřaďte vlastnosti rámům a zaskleným plochám otvorů. Z nabídky přednastavených možností vyberte stínící zařízení.
Kromě zobrazení konstrukcí a seznamu otvorů obsahuje paletka náhledu na energetický model také další provázaná nastavení.
Tato doplňková nastavení vám umožňují rychle nastavit následující parametry, které jsou potřeba při energetickém hodnocení:
•Nastavení prostředí: Poskytuje vazbu na Nastavení umístění, Informace o podnebí a Chránění před větrem. Nastavuje se zde také úroveň okolního terénu, typ zeminy a okolní prostředí.
•Operační profil: V okně operační profily vyberte funkci budovy, která definuje požadavky na vnitřní teplotu a tepelný zisk. Podle potřeby můžete operační profil upravit - přizpůsobit obsazenost podle místních požadavků nebo skutečného užívání budovy.
•Systémy budovy: Zde jsou informace nezbytné pro výpočet energetické náročnosti s ohledem na TZB systémy budovy (vytápění, chlazení, větrání a ohřev teplé vody)
•Nakonec v příslušných oknech nastavte součinitele zdrojů energie a ceny energií, aby byly dostupné informace o emisích CO2 a celkových nákladech na energie.
Vyhodnocení energetické náročnosti budovy
Hodnocení energetické náročnosti vašeho projektu spustíte tlačítkem spustit energetickou simulaci na paletce náhledu na energetický model. Zabudovaný engine VIP-Core provede dynamickou energetickou simulaci, která vypočítá energetickou bilanci po hodinách a vytvoří zprávu hodnocení energetické náročnosti budovy. Zpráva obsahuje informace o souvisejících vlastnostech souvisejících konstrukcí objektu, roční spotřebu energie, energetickou bilanci nebo uhlíkovou stopu.
