Spolupráce se "Zelenými" programy (energetické hodnocení)
Kompatibilita programů v pracovním týmu zvyšuje při navrhování efektivitu a redukuje výraznou část nákladů celého procesu. Energetické hodnocení umožňuje exportovat geometrii projektu a vlastnosti přímo z Archicad modelu. Díky této komunikační platformě můžete převést data architektonického modelu přímo do nástrojů pro energetickou analýzu, a odpadá tak časově náročný proces opětovného modelování budovy.

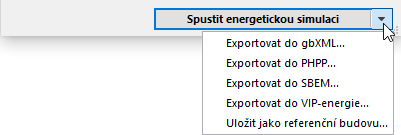

Formáty dostupné při exportu jsou zobrazené v nabídce pod šipkou vedle tlačítka Spustit energetické hodnocení.
Poznámka: Pro export je pět dostupných formátů. První dva (Exportovat do gbXML a Exportovat do PHPP) jsou dostupné v každém Archicadu jako součást standardní funkce. Následující tři (Exportovat do SBEM, Exportovat do VIP-Energy a Uložit jako referenční budovu) jsou funkce pouze pro doplněk EcoDesigner STAR, který je dostupný pro uživatele se servisní smlouvou SSA/se službou Forward a pro držitele výukové licence.
Exportovat do gbXML
XML (extensible markup language) je počítačový jazyk, který programům umožňuje předávat informace. Otevřené schéma dat Green Building XML (gbXML) zajišťuje přenos BIM dat do nástrojů pro energetickou analýzu modelů. Je podporovaný významnými 3D BIM aplikacemi a hlavními nástroji pro analýzu energetické náročnosti budov, gbXML se zapsalo jako oborový standard pro výměnu BIM a SIM dat.

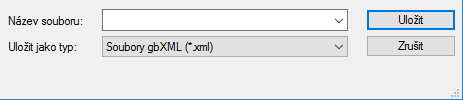

Použijte panel určený pro uložení geometrie a vlastností Archicad modelu do souboru ve formátu gbXML.

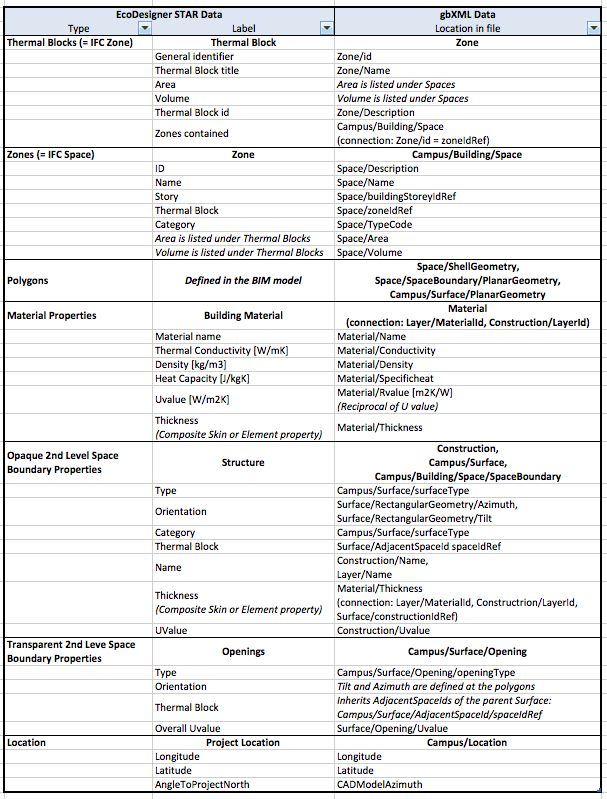

Při exportu dat Archicadu do formátu gbXML jsou uložena následující data:
Protokol gbXML popisuje 3D model budovy podobně jako IFC. Model gbXML lze zobrazit ve speciálních aplikacích nebo v grafickém rozhraní programů pro výpočet energetické náročnosti budovy, které formát gbXML podporují.
Export do PHPP
Certifikace budovy Passivhaus (převážně menší rodinné domy) je navržena podle přísných ale jasných pravidel, která zajišťují extrémní energetickou efektivitu. PHPP je pracovní list aplikace Excel vytvořená institutem Darmstadt Passivhaus Institute, ve kterém lze spočítat a zdokumentovat energetickou náročnost objektů, které chtějí získat akreditaci Passivhaus.
Archicad podporuje PHPP ve verzi 7 i 9.
Poznámka: PHPP pracovní list aplikace Excel je nezávislý produkt institutu Darmstadt Passivhaus Institute a není součástí Graphisoft Archicadu. Více informací o PHPP a institutu Passivhaus Institute najdete na oficiálních stránkách http://www.passiv.de/
Tlačítko Exportovat do PHPP otevře okno exportu PHPP, kde můžete odeslat data do PHPP pracovního listu aplikace Excel, který vyberete, k dalšímu zpracování.
Na panelu pro export PHPP vyberte oficiální PHPP pracovní list aplikace Excel, který chcete použít jako šablonu, a uložte soubor PHPP Excel pod jiným jménem.

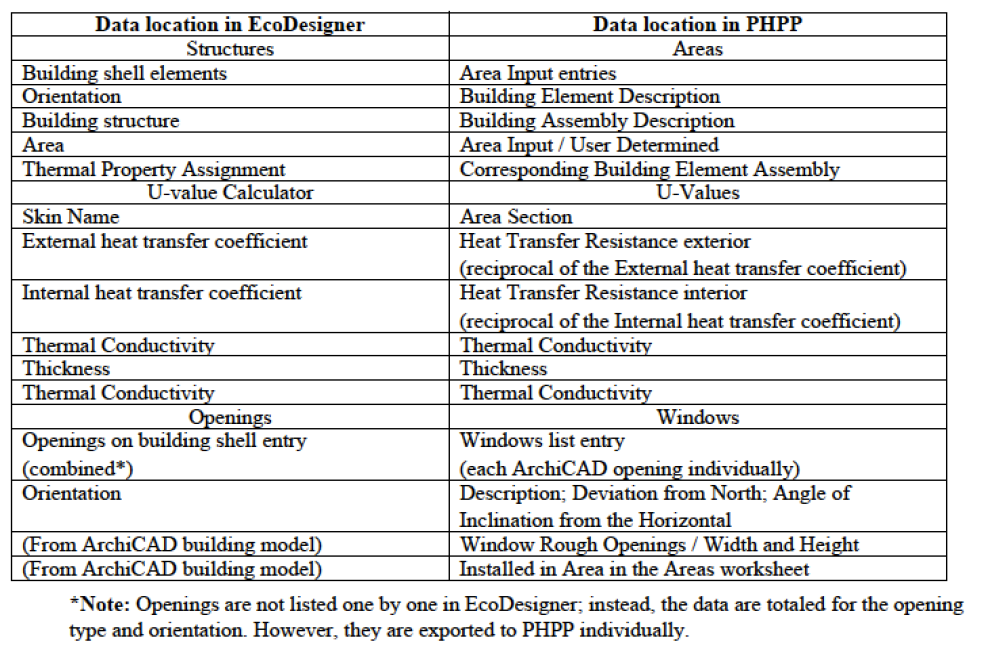

Následující obrysy prostorů a vlastnosti jsou exportovány z Archicadu do odpovídajících polí pracovního listu PHPP:
Směrnice Passivhaus stanovují přesné prahové hodnoty na roční čistou požadovanou energii na vytápění a chlazení (15 kWh/m2, roční maximum), celkovou požadovanou roční primární energii (méně než 120 kWh/m2 a rok) a průměrnou infiltraci (maximálně 0.6 1/h).

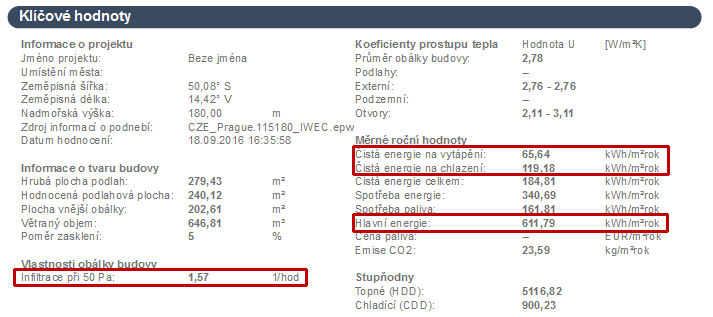

Poznámka: V části klíčových hodnot zprávy Energetického hodnocení jsou informace o spotřebách z výpočtového enginu VIP-Core.
Energetické hodnocení v Archicadu lze využít při navrhování energetických domů i na úrovni Passivhaus. Nicméně, pokud žádáte o oficiální akreditaci Passivhaus, musíte vyplnit a podat na Passivhaus Institute také PHPP pracovní list aplikace Excel.
