Zpráva o energetické náročnosti - PDF zpráva
V záhlaví PDF zprávy jsou zobrazeny informace, které jsou v okně nastavení záhlaví/zápatí.
Klíčové hodnoty
V sekci klíčových hodnot PDF zprávy hodnocení energetické náročnosti jsou zobrazeny nejdůležitější informace o projektu.
V obecných informacích o projektu jsou zobrazeny základní informace, jako jsou umístění stavby a operační profily, které byly definované uživatelem (viz Přiřazování a zadávání doplňkových informací), je také uvedeno datum vyhodnocení.
Kapitola informace o tvaru budovy obsahuje výsledky geometrické analýzy, jako jsou plocha, objem nebo poměr zasklení.
Viz Automatická analýza geometrie modelu a vlastností materiálů v Energetickém hodnocení.
Ve vlastnostech obálky budovy najdete informace o celkovém úniku vzduchu jako údaj o výměně vzduchu za hodinu (počet objemů vnitřního vzduchu, které se vymění za hodinu - jednotka 1/h). Vnější tepelná kapacita (udává kapacitu stavebních konstrukcí k ukládání tepla při změně teploty venkovního vzduchu) je další důležitou informací o obálce budovy.
Jsou zobrazeny také minimální a maximální hodnoty vypočteného součinitele prostupu tepla celé budovy, každé skupiny konstrukcí budovy a otvorů v její obálce.
Pod konkrétními ročními hodnotami spotřeby, jsou uvedeny nejdůležitější data energetické náročnosti (údaje čisté a hrubé spotřeby) - přenesené na jednotku plochy budovy, a je tedy možné srovnat různě velké projekty.

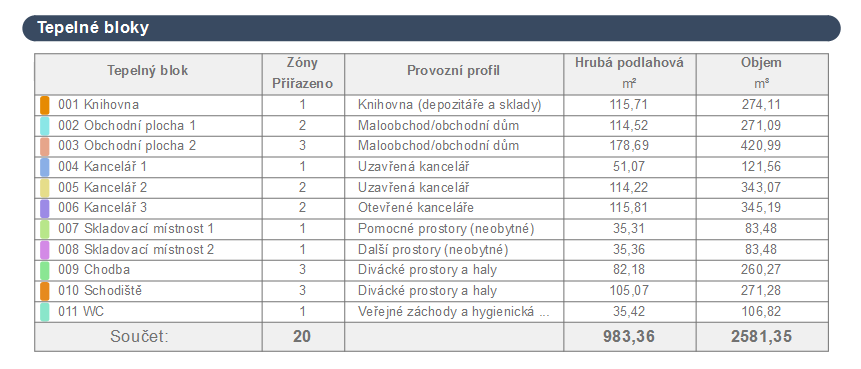

Tepelné bloky
Tabulka v této kapitole obsahuje tepelné bloky, jejich geometrické informace a operační profily.

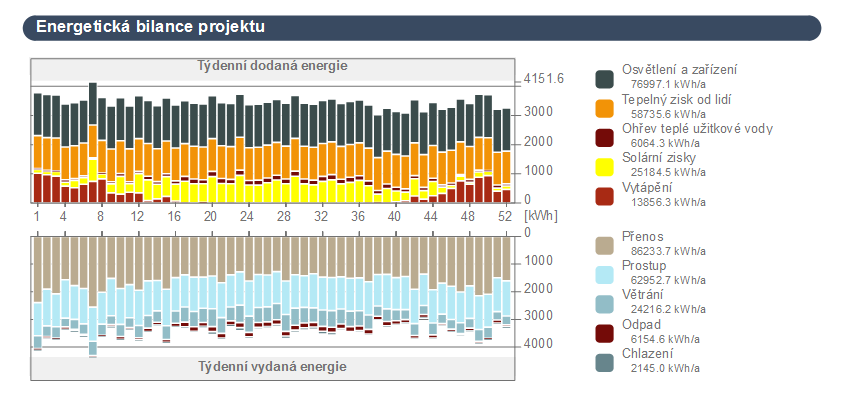

Sloupcový graf měsíční energetické bilance
Sloupcový graf měsíční energetická bilance je grafické zobrazení množství energie, kterou budova vydává (dolní část grafu), spolu s energií do budovy dodané: množství energie pohlcené z prostředí a jeho vlastních vnitřních zdrojů tepla (horní část grafu) za měsíc nebo týden (podle nastavení kapitoly zprávy o energetickém hodnocení).
Podle rovnice energetické bilance - která je základem stavební fyziky - musí být každý měsíc využitá energie v rovnováze s energií dodanou. Svislá osa grafu zobrazuje měřítko energie. Podél vodorovné osy je uvedeno dvanáct měsíců v roce.
Graf měsíční energetické bilance ukazuje souhrnné výsledky výpočtů hodinové energetické bilance provedené výpočtovým enginem VIP-Core.
Potřeba energie a druhy emisí
Napravo od diagramu měsíční energetické bilance jsou uvedeny energetické toky, které tvoří pruhy v grafu. Hodnota a typ těchto složek energetické bilance, které se objevují ve zprávě hodnocení energetické náročnosti závisí na nastavení hodnocených TZB systémů budovy. Celkové hodnoty spotřeb energie jsou zobrazeny v kWh/a.

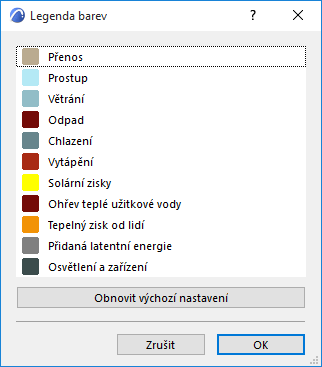

V níže uvedené tabulce jsou uvedeno množství spotřebované a vydané energie zobrazené v grafu ve výchozích barvách.
Tyto kategorie potřeby energie a emisí nejen, že slouží k zobrazení energetické bilance, ale poskytují také doplňkové informace o systémech TZB (typ chlazení, vytápění, větrání) a řešení zelené energie hodnocených projektů.
V levém sloupci jsou uvedeny energetické toky, které se v bilančním grafu objevují na straně vydané energie, zatímco v pravém sloupci jsou uvedeny dodávané typy energie. Sloupec uprostřed obsahuje energetické toky, které se mohou objevit buď jako vydané nebo jako dodané, v závislosti na konkrétní situaci.
Energetické toky, které jsou v tabulce výše orámovány plnou čárou vyžadují vstup jednoho nebo více Zdrojů energie .
Viz Zdroj energie.
Spotřeba energie podle cílů
Tato část zprávy vyhodnocení obsahuje dvě tabulky a několik grafů.
Sloupec v tabulce nejvíce vlevo obsahuje seznam energetických cílů podle názvu a jejich barevného kódu použitého v grafu. Sloupec množství ukazuje rozsah [např. kWh/a], zatímco sloupec nákladů ukazuje ceny [měna/a] energie vynaložené na každý cíl během jednoho roku. Vedle rozboru primární energie je ve sloupci nejvíce vpravo zobrazena uhlíková stopa spojená s uvedenou velkostí cíle energie.
V grafu množství energie podle cíle jsou zobrazeny procentuální hodnoty
•Množství energie
•Primární energie
•Nákladů
•Uhlíkové stopy
spojené s každým energetickým cílem.
Množství energie v grafu primární energie podle cíle umožňuje porovnat rozsah spotřeby energie se spotřebou primární energie.
Graf spotřeby energie může být zobrazen jako koláčový nebo sloupcový.
Primární energie
Hodnota primární energie je 'společný jmenovatel' mezi různými druhy spotřeby zdroje energie, při stanovení celkové spotřeby energie budovy. Neznačí pouze čistou spotřebu zdroje energie, ale zahrnuje také energii potřebnou pro výrobu, dopravu a zpracování suroviny zdroje energie, stejně jako přepravu na místo využití. Minimalizace poptávky po konkrétní primární energii je výborný způsob jak zlepšit navržený celkový výkon budovy.
Faktory primární energie přiřazené ke zdrojům energie se liší v závislosti na umístění budovy.
Viz Nastavení umístění.
V okně součinitelů zdrojů energie zadejte informace o konkrétní oblasti, pokud jsou k dispozici. Nebo projekt posuďte pomocí předem nastavených hodnot, které energetické hodnocení nabízí (vycházející z normy DIN V 18599)

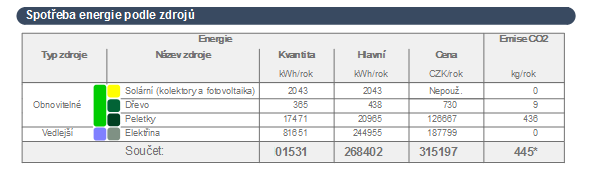

Spotřeba energie podle zdrojů
Tato část zprávy vyhodnocení obsahuje tabulku a několik grafů.
Sloupec v tabulce nejvíce vlevo obsahuje seznam zdrojů energie podle druhu (obnovitelný, fosilní a sekundární) a názvu, navíc jejich barevné kódy použité ve výsečovém grafu. Sloupec množství ukazuje rozsah [např. kWh/a], zatímco sloupec nákladů ukazuje ceny [měna/a] každého zdroje energie spotřebované za jeden rok.
Sloupec úplně vpravo zobrazuje uhlíkovou stopu spojenou s uvedenými velikostmi zdrojů energie.

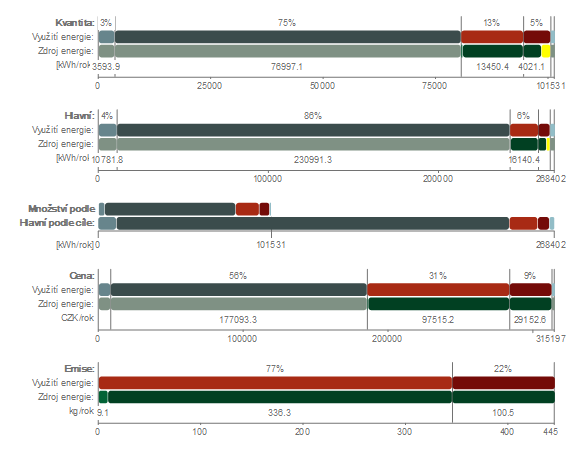

Graf rozdělení podle zdrojů zobrazuje procentuální rozdělení
•Množství energie
•Primární energie
•Nákladů
•Uhlíkové stopy
Použitých zdrojů energie.
Množství energie v grafu primární energie podle zdroje umožňuje porovnat rozsah spotřeby energie se spotřebou primární energie.
Graf spotřeby energie může být zobrazen jako koláčový nebo sloupcový.

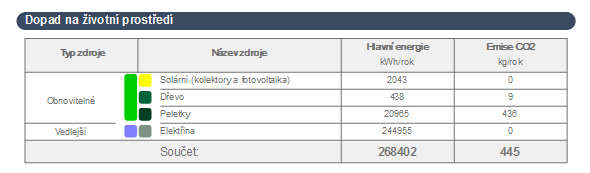

Dopad na životní prostředí
V této kapitole je souhrn dopadů provozu budovy na životní prostředí; obsahuje informace o uhlíkové stopě a primární energii s ohledem na zdroje energie.
