Importovat RFA jako GDL objekt

Tento způspb importuje rodiny Revitu (RFA, většinou objekty výrobců) a převádí je na GDL objekty, dveře nebo okna. Zachovává přesnou geometrii a všechny parametry objektů.

Výsledný objekt ztrácí možnost editace parametrů.

1.Použijte Soubor > Knihovny a objekty > Importovat RFA jako GDL objekt.

2.Vyberte soubor RFA a klikněte na Otevřít.

3.V dialogovém okně Importovat RFA jako GDL objekt nastavte:

–Importovat jako typ knihovního prvku: V závislosti na kategorii Revit rodiny a kategorii domovského objektu bude knihovnímu prvku vybrán nejvhodnější typ: Objekt, dveře, okno, nebo TZB zařízení. Typ můžete přepsat.

-Importované TZB zařízení zdědí data a napojení z původního souboru RFA, takže je můžete připojit k TZB prvkům ve vašem modelu.

–Segmentace křivkové geometrie: Pomocí posuvníku nastavte detailnost geometrie (segmentaci polygonů). Více polygonů znamená větší výsledný objekt. Doporučujeme nastavení uprostřed škály. Pokud jsou výsledné objekty příliš velké, nastavte segmentaci na méně polygonů. Pokud výsledek vypadá příliš hrubě, nastavte více polygonů. Můžete využít add-on Polycount, který kontroluje množství polygonů. Add-on je součástí instalačního balíčku Goodies dostupného na
http://www.graphisoft.com/downloads/goodies/index.html

4.Klikněte na Importovat.

–Importovaná rodina je převedena na GDL objekt, dveře nebo okno v projektu, ze kterého jste spustili příkaz Importovat.

–Objekt je umístěn do Vložených knihoven. Pomocí některého ze zmíněných nástrojů ho vložíte do projektu.

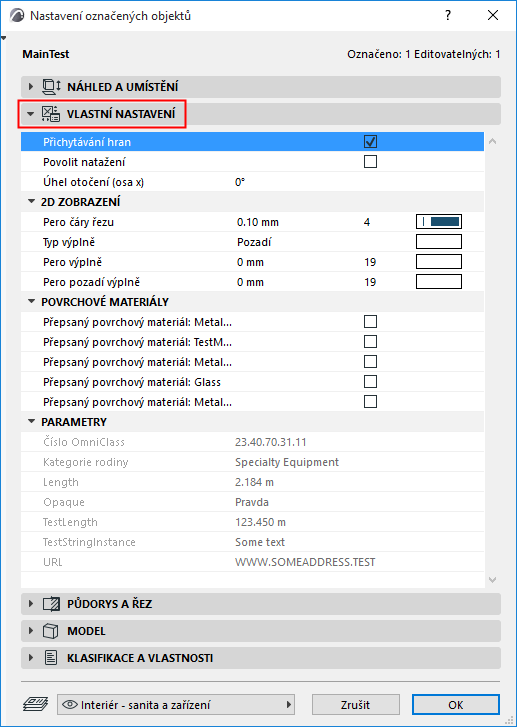

Importovaný objekt: Vlastní parametry

V procesu importu objetku budou vytvořen následující parametry:

•Přichytávání k hranám - zapnuto nebo vypnuto.

•Povolit natažení: Pokud je povolené, rozměry a výšku objektu je možné upravovat v nastavení nebo graficky. Natažení může změnit proporce.

•Úhel otočení (osa x): Natočení objektu o 0/90/180/270 stupňů nebo vlastní úhel kolem osy x.

•2D zobrazení: Pero, typ výplně a pera výplně pro zobrazení v půdorysu.

•Povrchové materiály: Umožňuje přepsat jednotlivé vložené povrchové materiály.

•Viditelnost částí podle kategorie: Možnost nastavit viditelnost jednotlivých částí podle toho, jak byly definovány v Revit rodině.

•Parametry: data definovaná v Revit rodině. Tato data jsou pouze zobrazená a nelze je měnit, nemají vliv na geometrii objektu.

Importované dveře nebo okno: Vlastní parametry

•Přichytávání k hranám - zapnuto nebo vypnuto.

•Natáhnout tloušťku: Pokud je zapnuto, máte možnost změnit tloušťku dveří/okna (natáhne geometrii prvku).

•2D zobrazení: Pero, typ výplně a pera výplně pro zobrazení v půdorysu; Obrysové čáry zdi: Mohou být zapnuty/vypnuty a mít definovaný typ čáry a pera; Čáry konce zdi mohou být zapnuty/vypnuty a mít definovaný typ čáry a pera.

•Povrchové materiály: Umožňuje přepsat jednotlivé vložené povrchové materiály.

•Viditelnost částí podle kategorie: Možnost nastavit viditelnost jednotlivých částí podle toho, jak byly definovány v Revit rodině. Tato možnost se zobrazí pouze v případě, že v RFA byly deginovány různé kategorie.

•Parametry: data definovaná v Revit rodině. Tato data jsou pouze zobrazená a nelze je měnit, nemají vliv na geometrii objektu.

Poznámka: "Domovský objekt" bude automaticky vyfilrtován při importu.
