Vytvořit novou uživatelskou IFC vlastnost

IFC vlastnosti jsou další parametry přiřazené entitám IFC. Standardní data tzv. “schématu IFC2x3” jsou definovaná organizací buildingSMART a jsou uložená v sadách vlastností s názvy začínajícími předponou “Pset_”

Je možné vytvořit novou vlastnost nebo skupinu vlastností (např. podle standardů kanceláře).

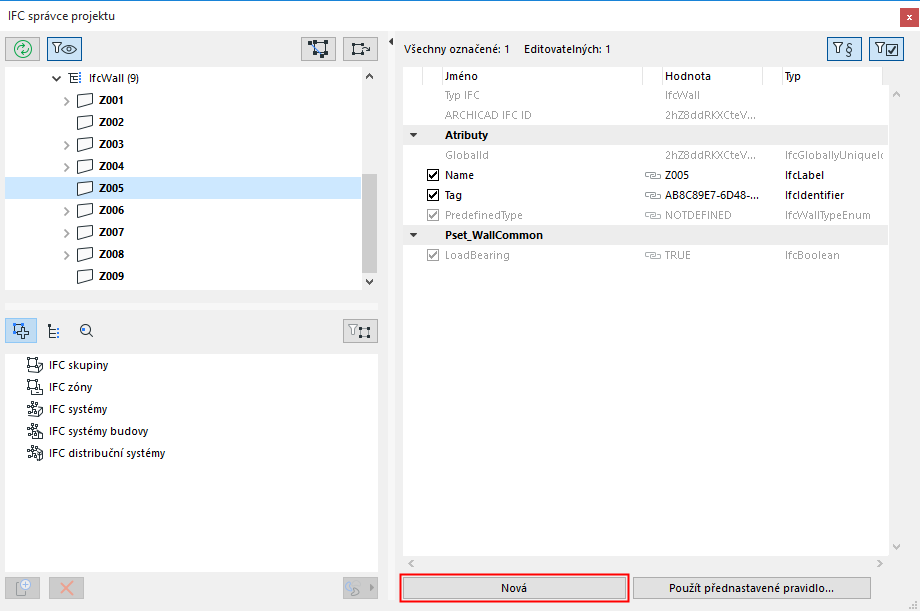

1.V IFC správci projektu klikněte na Nová.

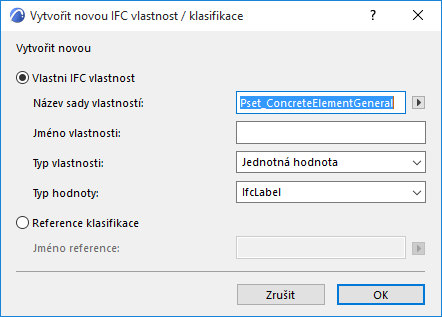

2.Zadejte jméno nové sady vlastností (Pset) v objeveném dialogovém okně; nebo pro stejný typ prvku vyberte ze seznamu sad vlastností již definovanou sadu (seznam zobrazíte kliknutím na šipku). Např. pokud vytváříte novou vlastnost pro IfcWall, seznam obsahuje jména sad vlastností, které byly už dříve přiřazeny k jiným IfcWalls.

Poznámka: Pokud se chcete vyhnout chybám (a zachovat standardní pravidla vlastnosti), nepoužívejte ve jménech vašich sad vlastností standardní předponu “Pset”.

3.Zadejte jméno vlastnosti.

4.Vyberte typ vlastnosti (jednoduchá, číslovaná, komplexní, atd.) podle popisu v následující tabulce.

Typ vlastnosti	Definice
Jednotná hodnota	Objekt vlastností s jedinou přiřazenou hodnotou (číslo nebo popis).
Vypočtená hodnota	Objekt vlastností, jehož hodnota je zvolena z výpočtu.
Omezená hodnota	Objekt vlastností, který má přiřazené maximálně dvě hodnoty (čísla nebo popisy), první hodnota určuje horní limit, druhá hodnota spodní limit
Tabulková hodnota	Objekt vlastností, který má přiřazený dva seznamy hodnot (čísla nebo popisy), odpovídající tabulce se dvěma sloupci.
Seznamová hodnota	Vlastnost s několika přiřazenými hodnotami (čísla nebo popisy), odpovídající vyžádanému seznamu.
Referenční hodnota (pouze IfcCalendarDate)	Objekt vlastností, který odkazuje na kalendářovou entitu (den, měsíc a rok).

5.Nastavte typ hodnoty (řetězec, celé číslo, pravda/nepravda apod.)

Viz takéPřevod jednotek pro IFC export

Typ hodnoty	Definice
IfcAreaMeasure	REÁLNÉ ČÍSLO jako typ hodnoty plochy povrchu. Hodnota musí být nastavena ve čtverečních metrech, při exportu je ale přepočítaná podle nastavení plošných jednotek.
IfcBoolean	Definovaný typ dat pro jednoduché typy BOOLEAN . Hodnota: TRUE nebo FALSE.
IfcIdentifier	Identifikátor v alfanumerickém ŘETĚZCI (max. 255 znaků), díky kterému je možné každý prvek identifikovat. Nemusí obsahovat smysluplný text.
IfcInteger	Definovaný typ dat pro jednoduché CELÉ ČÍSLO. Počet bitů v IfcInteger je neomezený, ale v praxi záleží na použití.
IfcLabel	Popiska (label) je pojem, pomocí kterého může být na něco odkazováno. Je to ŘETĚZEC (max. 255 znaků), který obsahuje srozumitelné jméno něčeho a má běžně používaný význam.
IfcLengthMeasure	REÁLNÉ ČÍSLO jako typ hodnoty vzdálenosti. Hodnota musí být nastavena v metrech, při exportu je ale přepočítaná podle nastavení délkových jednotek.
IfcLogical	Definovaný typ dat pro jednoduché LOGICKÉ typy. Hodnota: TRUE, FALSE nebo UNKNOWN.
IfcMonetaryMeasure	REÁLNÉ ČÍSLO jako typ hodnoty sumy peněz bez ohledu na měnu. Jednotku měny můžete nastavit v nastavení jednotky měny.
IfcPlaneAngleMeasure	REÁLNÉ ČÍSLO jako typ hodnoty úhlu v rovině. Hodnota musí být nastavena ve radiánech, při exportu je ale přepočítaná podle nastavení úhlových jednotek.
IfcPositiveLengthMeasure	Délkové hodnoty musí být větší než nula. Hodnota musí být nastavena v metrech, při exportu je ale přepočítaná podle nastavení délkových jednotek.
IfcRatioMeasure	REÁLNÉ ČÍSLO jako typ hodnoty vztahu mezi dvěma fyzikálními kvantitami stejného druhu. Vstup zadaný v procentech je vyjádřen desetinným číslem: tj. 25% jako 0.25.
IfcReal	Definovaný typ dat pro jednoduchý typ REÁLNÉ ČÍSLO. Doménou reálného čísla jsou všechna reálná, iracionální a speciální čísla. Zde není přesnost dána, v praxi ale záleží na použití.
IfcText	Alfanumerický ŘETĚZEC znaků, které mají být čitelné a pochopitelné člověkem. Je určený pouze pro informační účely. Nemá omezený počet znaků.
IfcTimeMeasure	REÁLNÉ ČÍSLO jako typ hodnoty trvání časových úseků. Jednotku času můžete nastavit v nastavení jednotky času.
IfcVolumeMeasure	REÁLNÉ ČÍSLO jako typ hodnoty objemu plného tělesa. Hodnota musí být nastavena v metrech krychlových, při exportu je ale přepočítaná podle nastavení objemových jednotek.
Další typy...	Viz definice v “abecedním seznamu” > “Definované typy”: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

Poznámka: Všechny ostatní vlastnosti typu “Naměřená hodnota”, které nejsou vypsané výše, budou exportované bez nastavení jednotky.

•Nově vytvořená IFC data se zobrazí v natavené sadě vlastností nebo pod “referencemi klasifikací” v IFC správci modelu a v okně nastavení prvků mezi ostatními vlastnostmi.

•Nově vytvořená IFC data se zobrazí s ikonou červeného křížku, což znamená, že je můžete kdykoli smazat.
