Definovat kritéria prvku pomocí IFC dat

V následujících funkcích mohou být využita IFC data jako kritéria prvku:

•Najít a vybrat

•Rezervace prvků na základě kritérií (Teamwork)

•Schéma interaktivní tabulky - vypište IFC data prvků aktuálního projektu

V těchto dialogových oknech:

1.Při definování kritérií prvků vyberte "IFC vlastnosti" z roletky "Přidat"

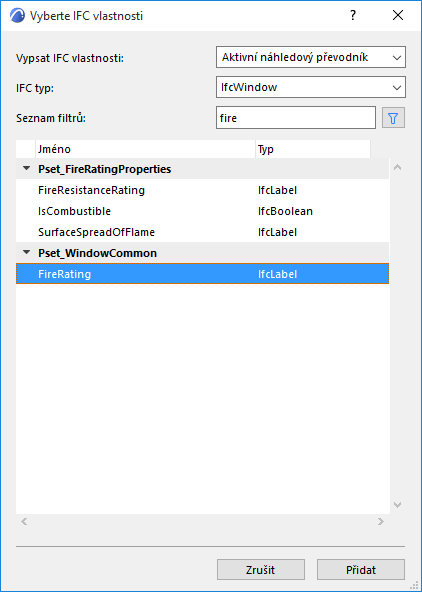

2.Zobrazí se dialogové okno "Vyberte IFC vlastnosti".

Výběr IFC vlastností

Zde jsou vypsána všechna IFC data přiřazená prvkům v projektu.

Zobrazená data můžete filtrovat:

–Zahrnout pouze IFC vlastnosti z Aktivního náhledového převodníku (na rozdíl od těch použitých v aktuálním projektu). Například chcete vytvořit kritérium funkce Najít a vybrat, které obsahuje vlastnost (např. Požární odolnost), která ještě v projektu neexistuje.

–Vyberte pouze IFC data zvoleného IFC typu; a/nebo

–Najděte IFC data zadáním textového řetězce do pole “filtru” seznamu.

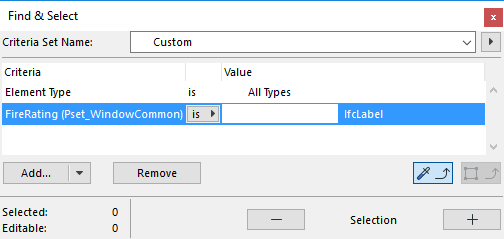

3.Vyberte IFC data jako kritérium pro výběr prvku. Klikněte na Přidat

–Je možné i hromadné označení.

–Pokud označíte sadu vlastností, budou do kritérií přeneseny všechny její vlastnosti.

–Pokud označíte složku atributy nebo reference klasifikace, budou všechny položky obsažené v dané složce přenesena jako kritéria.

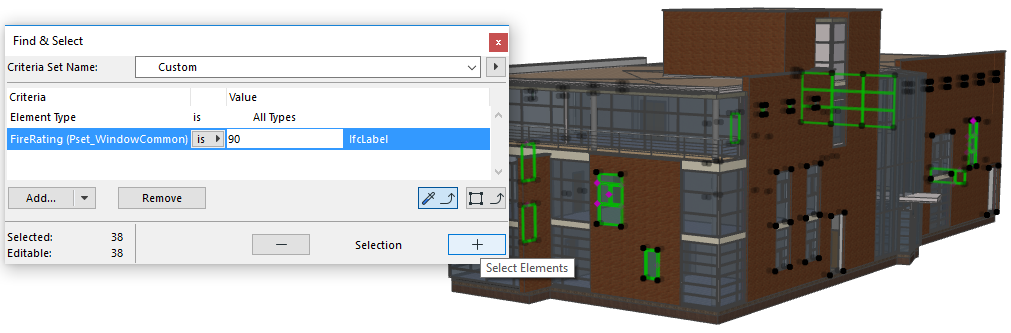

4.Zvolte hodnoty pro kritéria v závislosti na jejich typu (label, integrer, boolean atd.).

Poznámka: V okně Najít a vybrat: Načtěte hodnoty kritérií IFC dat použitím funkcí Načíst nastavení a Kopírovat nastavení z prvků modelu se stejnými IFC daty.

Využívání IFC vlastností v interaktivních tabulkách

•Pokud označíte sadu vlastností v seznamu, budou do položky tabulky přidány všechny vlastnosti, které daná sada obsahuje.

•Pokud pro tvorbu polí tabulky vyberete parametr "Zařazení IFC", budou vypsána všechna zařazení prvku (v needitovatelné podobě), ve kterých je prvek obsažen. Pokud bude některý z prvků obsažen ve více IFC zařazení, budou všechna tato zařazení v tabulce vypsána a oddělena čárkou.

•Pokud v tabulce vypíšete data parametru "IFC produktový typ", budou vytvořeny dva sloupce: “IFC produktový typ - typ” (např. ‘IfcWallType’) a “IFC produktový typ - jméno” (atribut Jméno IFC produktového typu).

Využívání IFC datových typů jako kritérií prvků

V prostředí výběru kritéria nebo pole (např. v okně Najít a Vybrat)

1.Klikněte na tlačítko Přidat.

2.Ze zobrazeného seznamu vlastností vyberte IFC datový typ:

–Archicad IFC ID (Globální IFC atribut automaticky přiřazený ke každému prvku)

–Externí IFC ID (atribut Globalid IFC přiřazený všem prvkům při importu IFC)

–IFC přiřazení, např. IFC skupina.

–IFC typ (viz níže)

–IFC produktový typ, např. IfcColumnType.

3.Pro IFC typ: seznam je rozdělen na dvě části - všechny typy dostupné v projektu (nad čarou) a všechny typy, které je možné v zobrazit a vymodelovat (pod čarou).

Seznam IFC typů obsahuje všechny "rodičovské" typy prvků (entity, které jsou nadřazeny ostatním prvkům v hierarchii IFC entit) - např. IfcBuildingElement.

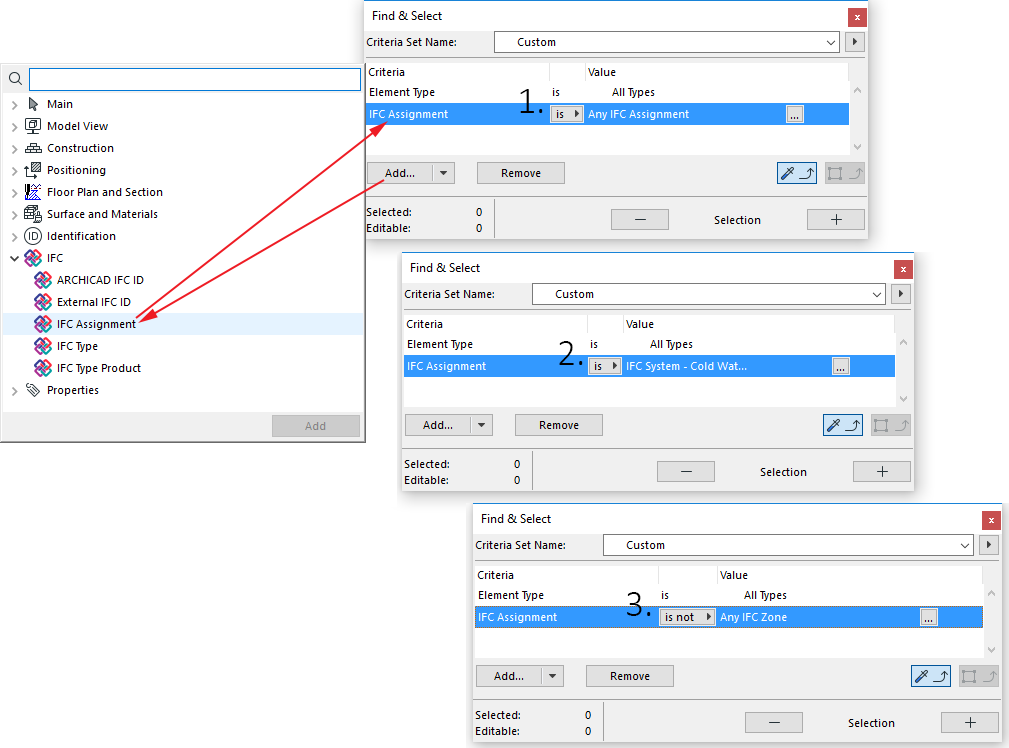

Příklady využité IFC dat jako kritérií pro funkci Najít a Vybrat:

1.Vyhledat všechny prvky, které jsou členy některého zařazení.

2.Vyhledat všechny prvky konkrétního IFC systému.

3.Vyhledejte všechny zóny, které ještě nebyly seskupeny v IFC zóně.

Poznámka: V okně Najít a vybrat: Funkce "Načíst nastavení" nefunguje v případě použití kritéria "zařazení IFC" nebo "typ produktu IFC".
