Převod geometrie pro IFC import

Soubor > Spolupráce > IFC > IFC převodníky

Vyberte převodník pro import a otevřete předvolbu pro převod geometrie.

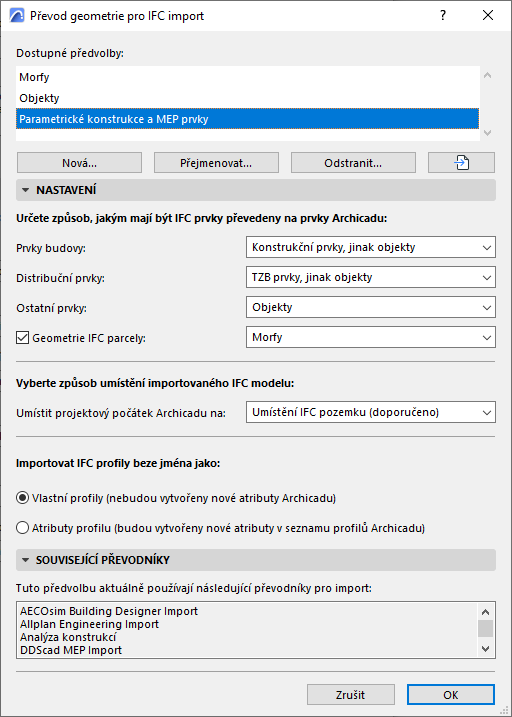

V tomto okně můžete nastavit způsob, jak bude převedena geometrie importovaných IFC prvků.

Prvky budovy

Změnit na:

•Konstrukční prvky, jinak objekty

•Konstrukční prvky, jinak morfy

S oběma možnostmi budou IFC prvky, jejichž supertyp je IfcBuilding (IfcWall, IfcColumn, IfcBeam, atd.), importovány jako upravovatelné prvky (“konstrukční prvky”: zeď, sloup, trám, atd.)

Hlavní výhodou převedení importovaných prvků na prvky na konstrukční prvky je zachování parametričnosti a možnost používat na ně funkce programu (např. automatické průniky).

I když použijete volbu “konstrukční prvky”, některé prvky v této podobě nebudou importovány: jedná se o prvky, které nemají vytaženou geometrii (BREP geometrie) nebo prvky, které v Archicadu nemají svůj nástroj).

můžete rozhodnout, jestli budou tyto prvky importovány jako upravovatelné morfy nebo objekty (“jinak objekty/jinak morfy”).

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt s podtypem “Sloup”.

Distribuční prvky

Tato volba se vztahuje na import prvků s doménou TZB (IfcDistributionElement).

Tyto prvky můžou být převedeny třemi způsoby:

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt s podtypem “Sloup”.

•TZB prvky: tato možnost vygeneruje parametrické TZB prvky z TZB prvků v projektu. Některé importované prvky ale nemusí obsahovat všechna potřebná data pro vytvoření parametrů, takže i když použijete tuto volbu, můžou být vytvořeny neparametrické TZB objekty, nebo - v případě omezených dat - standardní objekty.

Ostatní prvky

Touto volbou rozhodnete o způsobu převodu prvků, které nejsou ani prvky budovy, ani distribuční prvky (např. nábytek nebo rozvodné prvky).

•Morfy

•Objekty

–Převod prvků na morfy nebo objekty je zárukou importu přesné geometrie.

–Výsledné morfy můžete upravovat.

–Výsledné objekty budou převedeny na knihovní prvky s podtypem odpovídajícím typu IFC entity: například IfcColumn (sloup) bude převeden na objekt s podtypem “Sloup”.

Geometrie IFC parcely

Zaškrtněte toto pole, pokud chcete zahrnout geometrii importované sítě IfcSite.

Vyberte, jestli mají být prvky převedeny na editovatelné morfy nebo na objekty. (Geometrii IfcSite nelze převést na síť.)

Vyberte způsob umístění importovaného IFC modelu

Umístit projektový počátek Archicadu na:

•Umístění IFC pozemku (doporučeno)

•Globální počátek IFC

Import IFC profilů beze jména

Zvolte, jak zacházet s nepojmenovanými importovanými IFC profily:

•Vlastní profily (nebudou vytvořeny žádné nové atributy projektu)

•Atributy profilů (do projektu budou přidány nové atributy)

Poznámka k převodu geometrie

•Počet nově vytvořených geometrických prvků (při generování morfů) nebo knihovních prvků (při generování objektů) je omezen na minimum.

•Objekty můžou být umístěny ve vložené knihovně nebo uloženy v připojené knihovně (viz Lokální předvolby IFC).

•Některé IFC modely můžou obsahovat prvky se speciální geometrií, kterou nelze převést na morfy, i když tuto volbu převodu zvolíte. V takových případech Archicad vytvoří objekty, aby byla zachována přesná geometrie.

•Importované prvky IfcSpace budou vždy generovány jako zóny, které vždy zachovají geometrii importovaných prvků.
