Převod materiálů a povrchových materiálů

Soubor > Spolupráce > IFC > IFC převodníky

Vyberte převodník pro import a otevřete předvolbu pro převod materiálů a povrchů.

V tomto okně můžete vybrat, jak budou prvkům importovaným z IFC modelu přiřazovány stavební materiály.

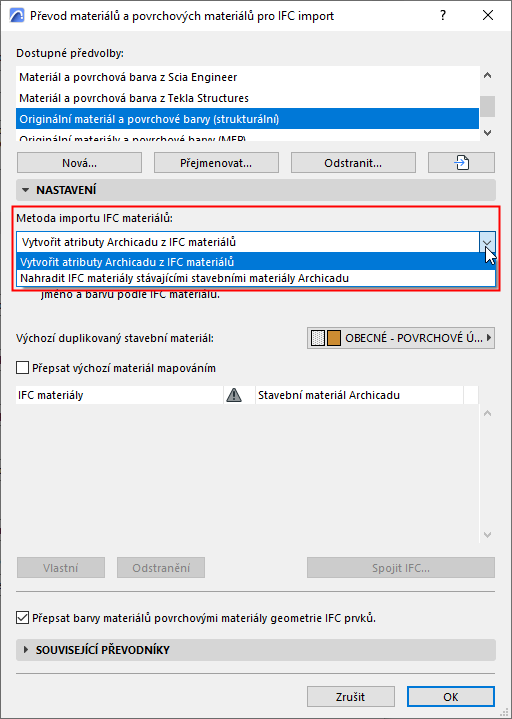

Jsou tři metody importu:

Způsob 1 Nahradit IFC materiály stávajícími stavebními materiály Archicadu

Touto metodou přiřadíte všem importovaným IFC prvkům jediný stavební materiál. Tento materiál vyberte z nabídky níže. Nebudou vytvořeny žádné nové stavební materiály.

Pokud je to třeba, můžete toto nastavení přepsat mapováním materiálů: viz Přepsat výchozí materiál mapováním, níže.

Způsob 2 Vytvoření atributů Archicadu z IFC materiálů

Pro každý IFC materiál bude vytvořen stavební materiál: výchozí stavební materiál (nastavený níže) bude duplikován.

Nový stavební materiál:

•má jméno parametru IFC materiálu

•bude zobrazen barvou odpovídající barvě IFC materiálu

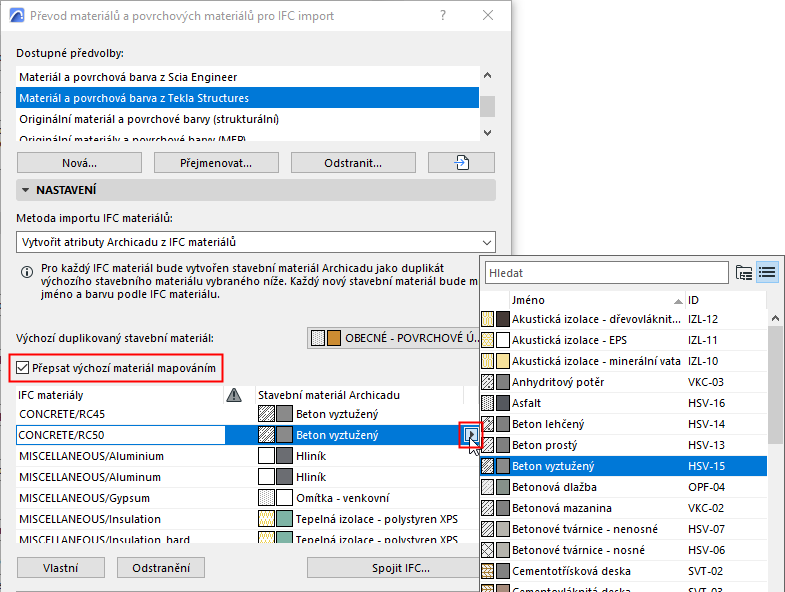

Přepsat výchozí materiál mapováním

Aktivujte tuto volbu, pokud chcete místo výchozího stavebního materiálu použít individuální mapování materiálů.

Přidání IFC materiálů do seznamu mapování:

•Klikněte na tlačítko Nové nebo

•Klikněte na možnost Sloučit z IFC a vyhledejte soubor IFC. Jména materiálů IFC souboru budou připojeny k seznamu.

Poznámka:

–Některé přednastavené IFC převodníky pro import obsahují seznam pravidel mapování materiálů, který můžete libovolně rozšířit nebo upravit. Doporučujeme výchozí převodníky nejprve duplikovat, pak až provádět změny nastavení.

–Převodní tabulky nemůžete importovat nebo exportovat jako samostatné soubory (např. xml); můžete je exportovat/importovat spolu s celým převodníkem.

Přepsání barvy materiálu povrchovými materiály geometrie IFC prvků

IFC prvky můžou mít v IFC modelu dvě barvy: barvu materiálu a doplňkovou barvu geometrie povrchu.

Pokud aktivujete volbu Přepsat barvy materiálů, budou vytvořeny atributy povrchových materiálů s barvami přiřazenými povrchům IFC prvků.

Výsledné přepsané povrchové materiály můžete zkontrolovat a upravit na panelu Model v okně nastavení příslušného prvku.
