Oprava chybových hlášek při mapování typů

Archicad obsahuje předvolby pro mapování typů pro export IFC. Každá předvolba je optimalizovaná pro jedno z IFC schémat: IFC2x3 nebo IFC4.

Pokud použijete jednu z předdefinovaných předvoleb (viz obrázky níže), mapování proběhne správně.

Pokud upravíte přednastavené mapování typů nebo změníte definici schématu, může to vést k neaktuálním nebo nesprávným definicím mapování, protože definice typů IFC se v jednotlivých schématech (např. IFC2x3 nebo IFC4) do určité míry liší.

Okno IFC převodníky a mapování typů vás upozorní na nekompatibilní definice mapování typů a pomůže vám je opravit.

Zde je použitá uživatelská předvolba mapování typů, která by měla být kompatibilní se schématem IFC4. Varování však naznačuje problém:

Tlačítkem se třemi tečkami otevřete okno Předvolby mapování typů.

Zde jsou označeny dva problémy.

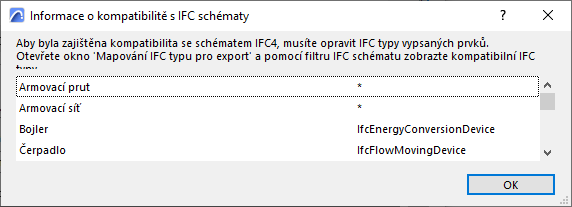

Klikněte na Info pro zobrazení podrobností.

Pro návrat zpět do hlavního okna klikněte na OK, potom otevřete nastavení Mapovat IFC typy pro export.

V okně Mapovat IFC typy pro export nastavte filtr na "Zobrazit IFC entity pro schéma IFC4" - viz obrázek níže.

Dialogové okno se nastaví tak, že pro mapování budete muset vybírat z definic kompatibilních se schématem IFC4.

Položky, které jsou chybové, jsou ve struktuře v levé části okna označeny ikonou žlutého výstražného trojúhelníku. Tyto položky byly pravděpodobně namapovány správně pro schéma IFC2x3. Standardy pojmenování se ale měnily a rozšiřovaly, takže tyto položky musíte upravit tak, aby odpovídaly novým termínům ze schématu IFC4. Změna je jednoduchá.

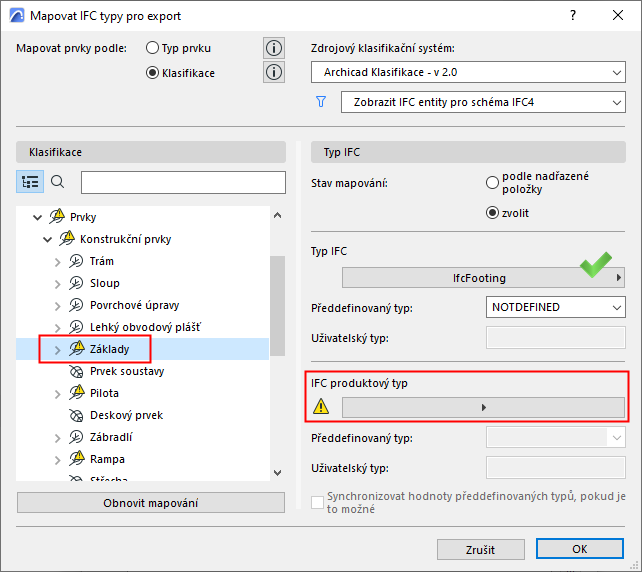

1.Vyberte problémovou položku klasifikace (např. Základy).

Její definice mapování je napravo. IFC typ je v pořádku, ale IFC produktový typ chybí.

2.Klikněte na IFC produktový typ pro zobrazení kompatibilních možností mapování. Vyberte některou a klikněte na Vybrat

Zopakujte tuto úpravu mapování pro všechny problémové prvky. Zajistíte tak plnou kompatibilitu předvolby se schématem IFC4.
