Soubor > Spolupráce > IFC > IFC převodníky

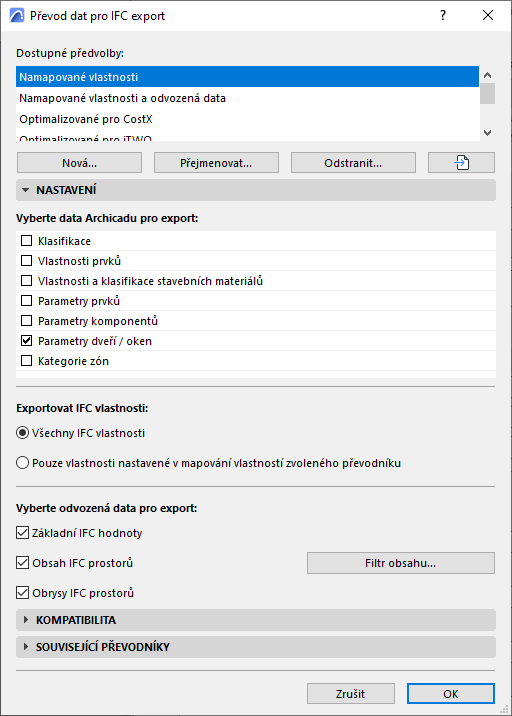

Vyberte převodník pro export a otevřete předvolbu pro převod dat.
V tomto okně vyberte data, která budou přidána ke geometrii prvků exportovaných do IFC. Tato data jsou důležitá pro aplikace pro správu budov, energetickou analýzu nebo vytváření rozpočtů.
Výběr dat Archicadu pro export
Zaškrtněte pole typů dat, která chcete exportovat.
Požadovaná data je třeba volit dle účelu využití výsledného IFC souboru (a na základě softwaru, pro který je soubor určen.)
•Klasifikace
Klasifikace Archicadu jsou exportované jako referenční data IFC klasifikací.

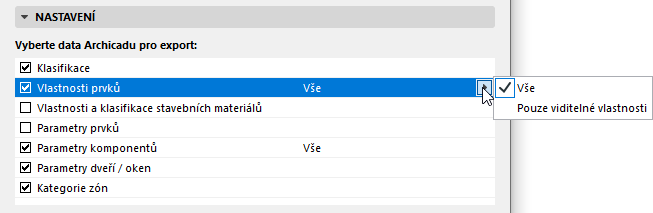

•Vlastnosti prvků
Touto volbou vyexportujete vlastnosti Archicadu jako IFC vlastnosti. (Vlastnosti Archicadu jsou nastavené ve Správci vlastností a přiřazené jednotlivým prvkům je jejich nastavení nebo v interaktivních tabulkách.)
–Označte položku v seznamu a z nabídky vyberte volbu pro export - Všechny vlastností nebo Pouze viditelné vlastnosti.
Poznámka: Volba Pouze viditelné vlastnosti má význam, pouze pokud je v Archicadu načtený doplněk pro správu viditelnosti vlastností. Pokud doplněk načtený není, budou exportovány všechny vlastnosti.
•Vlastnosti a klasifikace stavebních materiálů
Použijte tuto volbu, pokud chcete exportovat vlastnosti stavebních materiálů (dle nastavení v menu Volby > Atributy prvků > Stavební materiály) jako IFC vlastnosti, a klasifikace stavebních materiálů jako IFC reference klasifikací.
IFC 2x3: Exportovaná data stavebních materiálů jsou asociovaná s exportovanými prvky.
V IFC4 nebo IFC4.3: Exportovaná data stavebních materiálů budou asociována s IFC materiály.

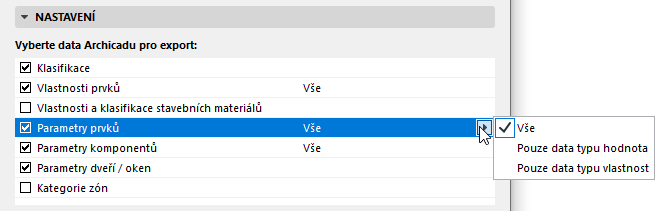

•Parametry prvků
Tuto volbu použijte, pokud chcete převést parametry prvků na IFC hodnoty a IFC vlastnosti dle jejich typů.
Poznámka: Pokud tuto možnost zvolíte, velikost výsledného IFC souboru bude výrazně větší. Parametry exportujte pouze pokud víte, že cílová aplikace tato data dokáže přečíst.
Filtrování exportovaných parametrů podle typu: Vyberte volbu v seznamu a nastavte parametry pro export Všechny nebo Pouze data typu hodnota/vlastnost.
–Data typu hodnota zahrnují hmotnost, délku, plochu, objem, čas. Důležité pro aplikace, které tato data dokážou přečíst.
–Data typu vlastnost zahrnují např. parametry knihovních prvků.
•Parametry komponentů
Exportuje parametry vrstev sendvičových konstrukcí a průřezů profilů jako IFC vlastnosti nebo IFC hodnoty podle jejich typu.
Filtrování exportovaných parametrů podle typu: Vyberte volbu v seznamu a nastavte parametry pro export Všechny nebo Pouze data typu hodnota/vlastnost.
–Data typu hodnota zahrnují hmotnost, délku, plochu, objem, čas. Důležité pro aplikace, které tato data dokážou přečíst.
–Data typu vlastnost zahrnují např. parametry knihovních prvků.
Výsledná data exportovaných prvků můžou být zobrazena v cílových aplikacích pro zpracování IFC souborů - např. v Solibri.
•Parametry oken / dveří
Exportovat podrobné informace o otvorech jako parametry rámu IFC dveří-okna nebo panelu.
•Kategorie zóny
Exportuje data kategorií zón (kód a jméno) zón jako referenční data klasifikace IFC prostorů (referenční položka a jméno).
Exportovat IFC vlastnosti
Vyberte IFC vlastností a reference klasifikací, které chcete exportovat:
•Všechny IFC vlastnosti (všechny viditelné v IFC správci projektu, bez filtru)
•Pouze vlastnosti nastavené v předvolbě mapování vlastností zvoleného převodníku. (Tyto vlastnosti jsou zobrazeny v IFC správci projektu, pokud zapnete filtr Zobrazit pouze vlastnosti z náhledového převodníku)
Vyberte odvozená data pro export
Vyberte typy dat, které budou přidány do exportovaného IFC modelu.
•Základní IFC hodnoty
Touto volbou můžete do IFC souboru exportovat parametry výkazů (rozměry, plochu a objem). Důležité pro rozpočtářské aplikace.

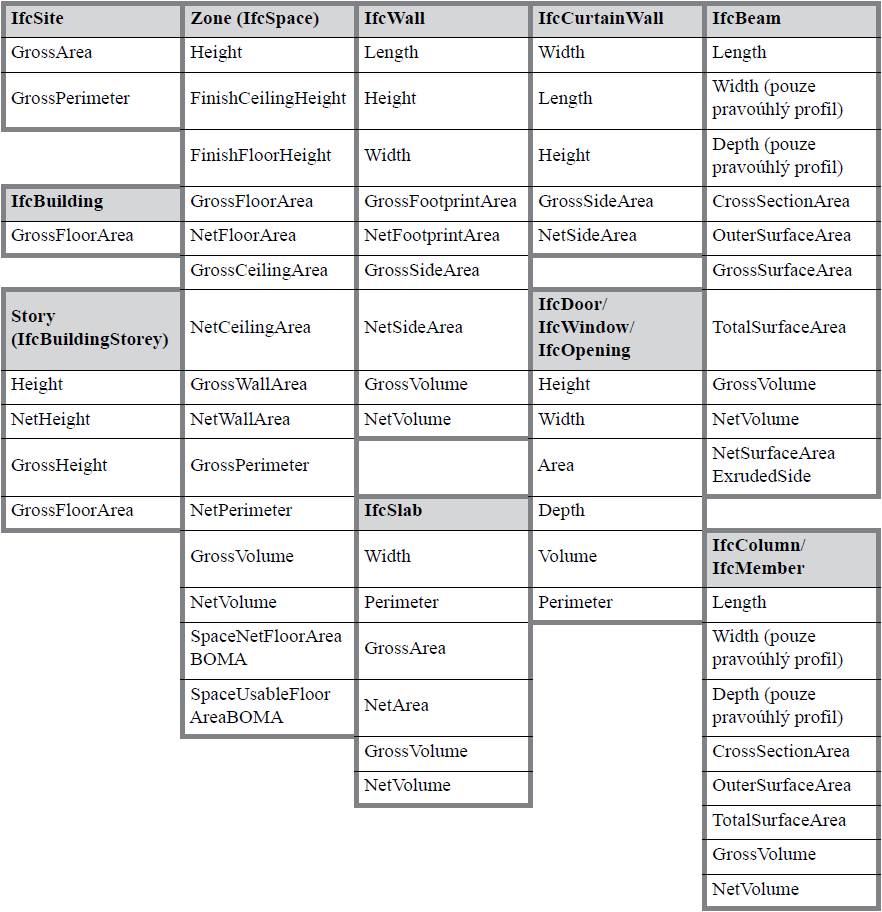

Následující tabulka shrnuje základní automaticky vypočtené hodnoty podle typů entit, které budou exportované při použití této volby. Hodnoty IfcSite mohou být nastaveny ručně v dialogovém okně Soubor > Info > Info o projektu (hrubý obvod pozemku a hrubá plocha pozemku).
Export základních IFC hodnot
•Obsah IFC prostorů: Exportuje informace o vztahu mezi zónami a vloženými objekty. Tato funkce je důležitá pro aplikace pro správu budov.
–Obsah prostoru má vliv pouze na prvky v zónách, které byly vytvořeny nástroji Objekt, Lampa, Morf nebo Deska.
-Objekty, lampy nebo morfy: Tyto prvky budou součástí zóny, pouze pokud mají stejné domovské podlaží jako zóny a střed jejich obrysu leží v 2D obrysu zóny.
-Deska je součástí prostoru, pokud její referenční rovina spadá do horní/spodní hranice zóny a polygon desky leží v polygonu zóny.
–Klikněte na Filtr obsahu a nastavte omezení obsahu prostoru dle typů IFC prvků.

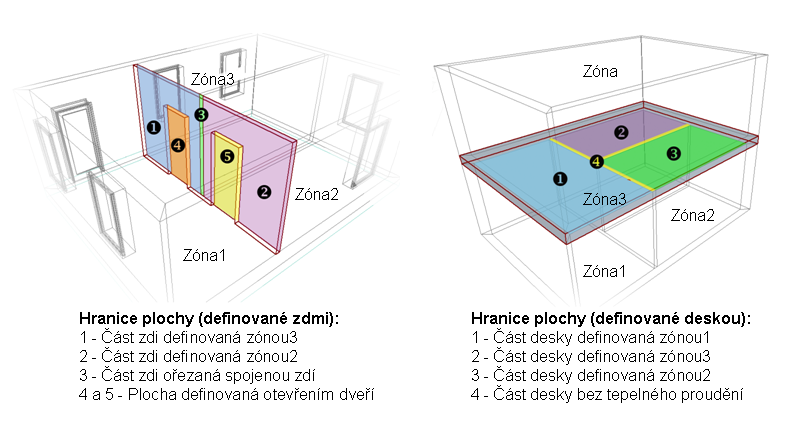

•Obrys prostoru IFC: Exportuje geometrická data zón. (Důležité pro aplikace na tepelně technické posouzení.)
Zóny obsahují přesná geometrická data, která lze využít v jiné aplikaci pro výpočet tepelné bilance. Zóna je tvořena 3D tělesem a obvykle je ohraničena dvěma deskami a čtyřmi stěnami. Obrysy prostoru definují logické propojení mezi zónami (IfcSpace) a prvky budovy, které je obklopují. Např. zdi, desky, střechy, okna, dveře atd. mají rozdílné vlastnosti tepelné vodivosti. Pokud aktivujete volbu “Obrys prostoru IFC”, budou do souboru IFC exportovány obrysy prostoru (IfcRelSpaceBoundary) a jejich vztahy se zónami (IfcSpace).
Jinými slovy, Archicad vyhodnotí polohu a velikost přilehlých prvků, které ohraničují každou zónu. Hranice zón budou rozděleny podle ploch rozčleněných připojenými prvky a otvory.
Viz také Energetické hodnocení: Přímý převod modelu z BIM na BEM.
