Definice zobrazení modelu (DZM nebo Definice zobrazení IFC) slouží jako doporučení, která data a prvky IFC modelu byste měli zahrnout do modelů určených pro konkrétní účely.
Definice zobrazení modelu jsou vymezovány buď organizací buildingSMART International nebo jinými organizacemi či zájmovými skupinami.

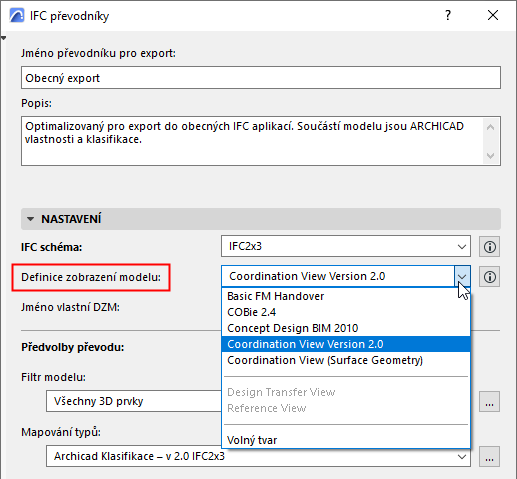

Import a export IFC podporuje následující definice zobrazení modelu (DZM vyberte v nastavení převodníku pro export):
Schéma IFC2x3
•Nejrozšířenějším zobrazením IFC schématu je aktuálně Koordinační zobrazení. Je určené primárně ke sdílení informačních modelů budovy mezi obory architektury, stavebních inženýrů a provozovatelů budov. Obsahuje definice prostorových konstrukcí, budovy a systémových prvků budovy. Archicad je certifikovaný pro import i export IFC2x3 Coordination View 2.0 (koordinační zobrazení):
•IFC2x3 Koordinační zobrazení (geometrie povrchu) je zjednodušený formát pro publikaci koordinačního zobrazení. Tento formát je vhodný pro prohlížení (všechny prohlížeče IFC podporují tento formát), koordinaci návrhu, prevenci a kontrolu kolizí v projektu, podobně jako IFC4 referenční zobrazení. Koordinační pohled (povrchová geometrie) znamená, že geometrie každého prvku bude reprezentována jednotlivými plochami (BREP boundary representation). Tato metoda umožňuje reprodukovat skutečný tvar prvků společně s jejich vzájemnými vazbami. (Nicméně parametry prvku jsou tímto ztraceny a prvky jsou převedeny na needitovatelné.)
•IFC2x3 Základní zobrazení pro předávání FM je rozšířenou verzí koordinačního zobrazení (vyvinuté společností buildingSMART), které definuje základní požadavky na projekční aplikace, aby umožňovaly výměnu dat mezi systémy pro správu budovy. Základní rámec lze shrnout jako prostor a seznam zařízení podléhající správě. Základní zobrazení pro předávání SB splňuje následující požadavky, které jsou nad rámec požadavků výše uvedeného koordinačního zobrazení. možnost přiřazení nábytku a prvků vybavení k danému prostoru (IFC systémy), přiřazení prostoru k zónám (IFC zóny), přiřazení klasifikace k prostorům a prvkům (reference klasifikace), přiřazení vlastností uživatele k prvkům (standardní a uživatelské IFC vlastnosti), přiřazení dveří a oken k prostorům (hranice prostoru), přiřazení informace o typu prvku (IFC typové produkty) a export základních veličin pro prvky projektu a prostorového uspořádání. Tato definice zobrazení modelu je vyžadována v různých projektech vytvořených společností buildingSMART a dalších organizacích. Příkladem je COBie (Construction-Operations Building information exchange), specifikace používaná při předávání informací pro správu budov. Jde o data tabulkového formátu, které nesou spíše informace o budově než o její geometrii. Výsledný datový výstup lze snadno převést do dokumentace COBie pomocí bezplatných nebo komerčních konverzních programů.
•Existuje několik dalších definic zobrazení modelu (rozšířených verzí koordinačního zobrazení) specifikovaných jinými organizacemi a vývojovými týmy mimo buildingSMART International.
Schéma IFC4

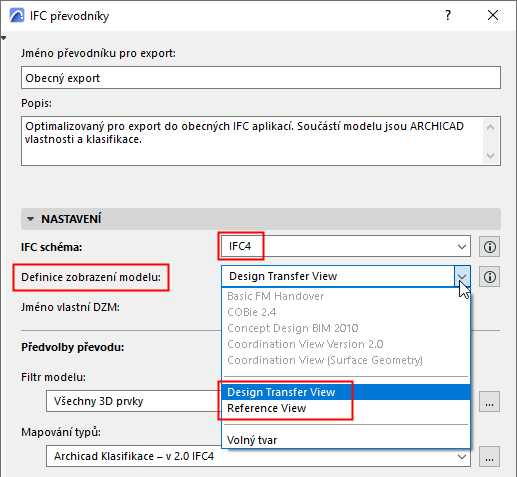

Schéma IFC4 dále Koordinační zobrazení dělí na dvě Definice zobrazení modelu:
Poznámka: Schéma IFC4 není podporováno všemi aplikacemi. DZM schématu IFC4 použijte, pouze pokud cílová aplikace dokáže tato IFC data přijmout.
•IFC4 Referenční zobrazení: Vhodné pro všechny BIM pracovní postupy na základě koordinačního modelu, kde je výměna dat převážně jednosměrná. Požadavky na změnu BIM dat, převážně změny tvaru, jsou vyřizovány formou připomínek směrem k autorovi modelu.
–Při exportu do IFC4:
-vztahové napojení řetězcových zdí a trámů jsou vynechány.
-povrchy stavebních materiálů jsou vynechány.
•IFC4 Zobrazení pro přenos návrhu: Obsahuje informace podporující úpravy vzájemně propojených prvků: vkládání, odstraňování, přesouvání a úpravy fyzických prvků budovy a prostorů v rámci daného rozsahu přenášených parametrů. Příkladem může být architekt, který návrh budovy předává projektantovi jiného oboru, kde se dá očekávat částečná úprava geometrie modelu. Zobrazení pro přenos návrhu není určené pro obousměrné předávání modelu.
Všechny Definice zobrazení modelu mohou obsahovat upřesňující definice, které podporují další požadavky na výměnu dat:
•Doplněk pro odebrání veličin, umožňuje převod základních veličin prvků prostoru a budovy.
•Doplněk hranice prostoru vytváří nový vztah prostoru a stavebních prvků pro potřeby energetické analýzy.
•2D Anotace přidaného zobrazení podporuje výměnu dalších 2D prvků reprezentace a anotace stavebních modelů
