Pomocí tohoto příkazu (Soubor > Spolupráce > IFC > Aktualizovat IFC modelem) můžete obsah aktuálního projektu aktualizovat IFC modelem.
Tuto možnost použijte, pokud mají projekt Archicadu a IFC soubor společné prvky, a pokud chcete přidat nebo upravit data prvků projektu podle IFC dat.
•Exportované uživatelské vlastnosti, které byly namapovány na IFC vlastnosti, budou aktualizovány. Nutností je správně nastavený převodník IFC při exportu i importu (platí pro Archicad 22 a novější).
•“Společné prvky” jsou prvky, které mají stejnou hodnotu atributu GlobalId v hostitelském projektu i importovaném IFC modelu.
•“IFC data” zahrnují IFC atributy, IFC vlastnosti a IFC reference klasifikací
Díky tomu je tento příkaz optimální pro sledování a aktualizaci změn dat vlastností. Tento příkaz se nehodí pro aktualizaci změn prvků modelu.
Komentář:
◦Aktualizace vlastností pomocí tohoto příkazu funguje spolehlivě, pouze pokud je nastavení mapování typů a vlastností konzistentní a bylo použito při exportu i importu
◦Odstraněné a upravené prvky budou ignorovány!
◦Geometrie (rozměry, barva, vrstva) nebude aktualizována ani upravena.
◦Vlastnosti zamknutých prvků projektu nebudou aktualizovány ani upraveny.
Pracovní postup pro aktualizaci
1.Použijte příkaz Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.
V následujícím okně:
◦Vyhledejte IFC model.
◦Vyberte vhodný převodník pro import. Převodník musí použít stejné nastavení mapování vlastností a typů, které bylo použito při exportu původního modelu do IFC.
2.Klikněte na tlačítko Otevřít.
3.V následujícím okně nastavte volby aktualizace (viz Možnosti aktualizace níže).
4.Klikněte na OK.

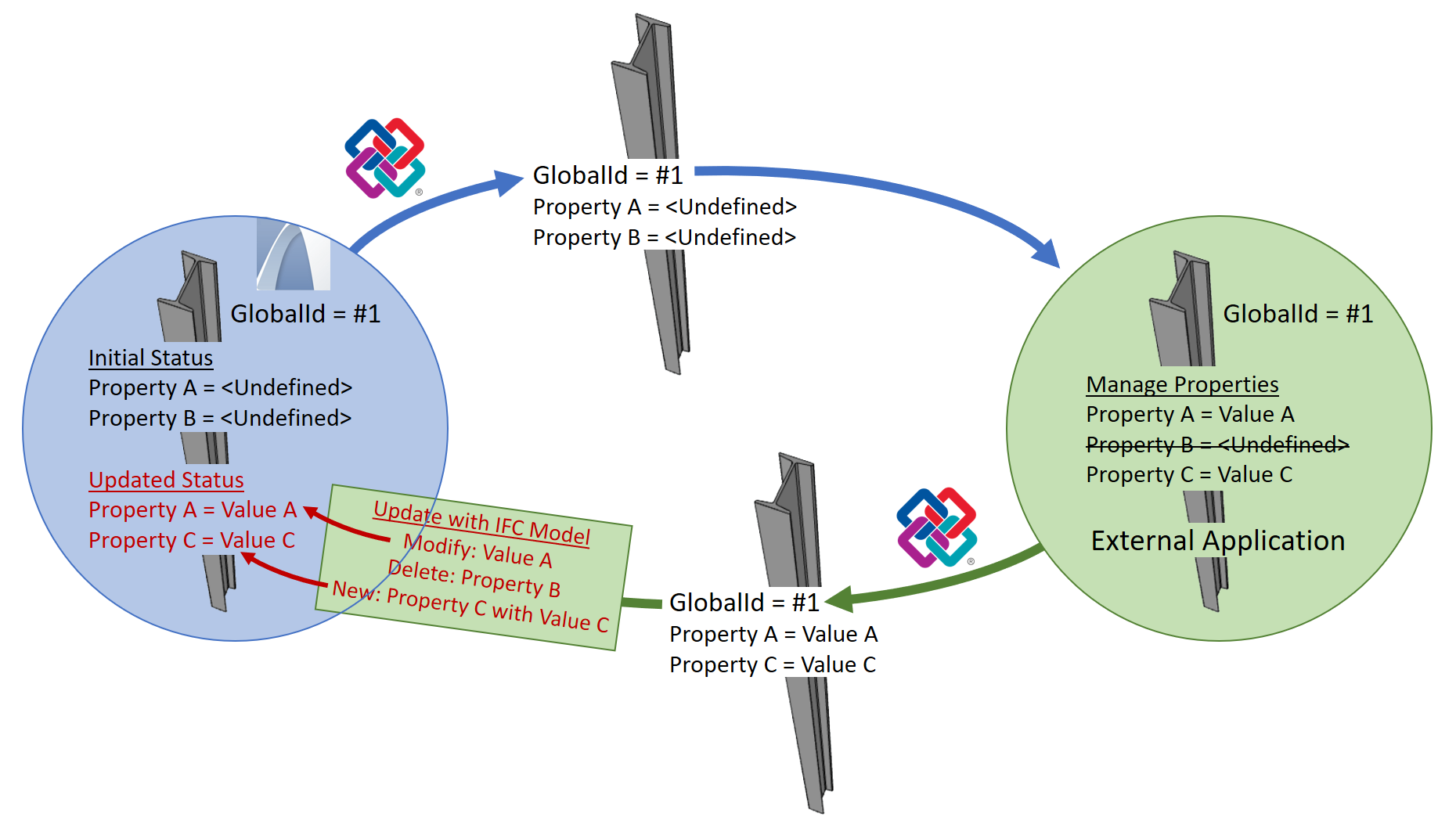

Příklad použití: Mapování vlastností při exportu a importu
1.Model můžete exportovat do IFC pomocí příkazu Soubor > Uložit jako IFC.
Prvky Archicadu jsou exportovány i s jejich IFC daty. Vlastnosti Archicadu jsou mapovány na IFC vlastnosti na základě předvolby převodníku pro export - Mapování vlastností pro export (která také závisí na předvolbě Mapování typů pro export).
2.Externí projektant pracuje s IFC modelem - odstraní některé vlastnosti, některé upraví a několik jich přidá.
3.Upravený model je importován zpět do Archicadu příkazem Soubor > Spolupráce > IFC > Aktualizovat IFC modelem.
4.Nové a upravené IFC vlastnosti jsou v modelu Archicadu přidány (resp. aktualizovány) dle nastavení předvolby převodníku pro import - Mapování vlastností pro import.
•Důležité: Aby byly vlastnosti mapovány zpět na vlastnosti Archicadu, musí být aktivní volba Importovat jako vlastnosti Archicadu.

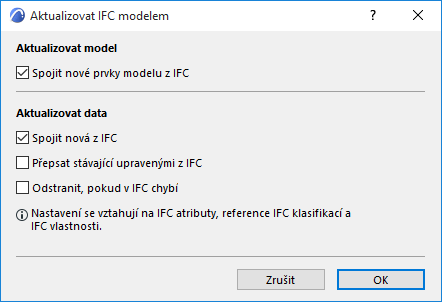

Pomocí těchto možností nastavte data, která budou aktualizována v modelu Archicadu.
Poznámka: Tyto volby pro aktualizaci dat jsou relevantní pouze pro importované IFC atributy a IFC reference klasifikací. Vlastnosti jsou aktualizovány na základě předvolby mapování v nastavení převodníku použitého při exportu a importu.
•Spojit nové prvky modelu z IFC
•Spojit nová z IFC: IFC atributy a IFC reference klasifikací, které v hostitelském projektu neexistují, budou přidány odpovídajícím prvkům.
•Přepsat stávající upravenými z IFC: Projektová data shodných prvků budou upravena podle hodnot ze spojeného souboru IFC. Odpovídající data: jméno atributů a referencí klasifikace musí být stejná.
Poznámka: Bude přepsáno vše: hodnoty všech dat se shodným jménem budou upraveny.
•Odstranit, pokud v IFC chybí: Projektová data shodných prvků, která nejsou ve spojovaném IFC souboru budou odstraněna.
