Další nastavení knihovních prvků

Chcete-li získat přístup k tomuto panelu, vyberte příkazy Dokument > Zobrazení modelu> Volby zobrazení modelu.

•Obsah tohoto panelu závisí na knihovnách, které máte načtené. (Může zde být v závislosti na počtu načtených knihoven zobrazeno více panelů.)

•Knihovní objekty umístěné ve specifické knihovně budou globálně zobrazovány podle zde nastavených v zobrazení modelu.

•Toto nastavení se projeví pouze u GDL objektů, jejichž skripty to umožňují.

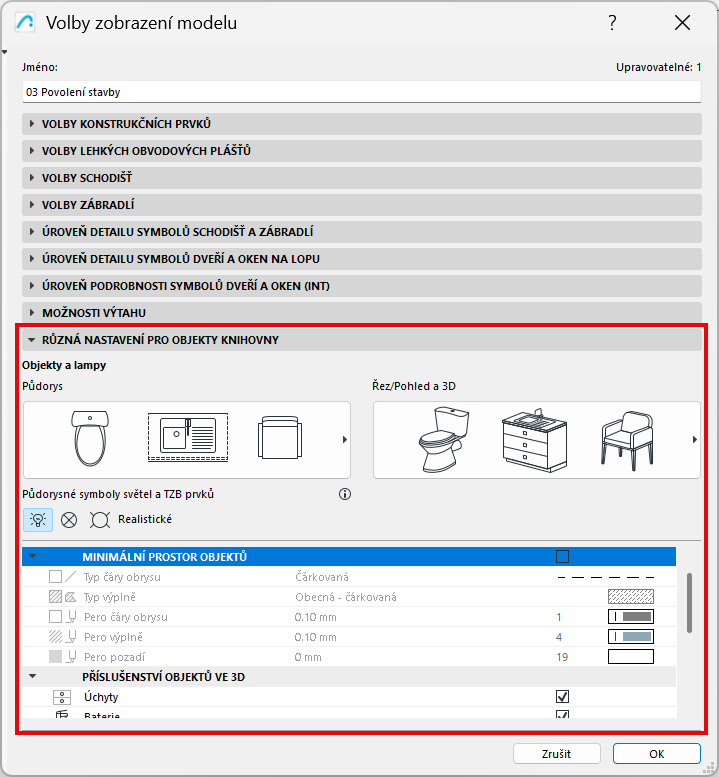

V INT verzi Archicadu je panel uspořádán následujícím způsobem:

Minimální prostor objektů

Zaškrtnutím tohoto políčka zobrazíte minimální prostor objektů na půdorysu pomocí obrysu a výplně. V této volbě nastavte typ a pero čar obrysu a typ, pero a pozadí výplně.

Obrys nebo výplň minimálního prostoru je zobrazena u dveří a objektů, které mají nastavený parametr minimální prostor.

•U objektů použijte parametry Minimální prostor v okně jejich nastavení.

Úroveň detailů objektů a lamp

Nastavte úroveň detailů pro půdorys:

•plnou, střední nebo nízkou

a v Řezu/Pohledu a ve 3D:

•plné, jednoduché nebo schématické

Objekty a lampy budou zobrazeny s touto úrovní detailů, pokud mají nastavenou volbu (Podle VZM). Úroveň detailů vybraného objektu/lampy můžete upravit (pokud je pro prvek volba dostupná) v okně jeho nastavení (volby pro zobrazení ve 2D nebo 3D).

Viz 2D a 3D zobrazení objektů.

Půdorysné symboly světel a TZB prvků

Vyberte způsob zobrazení půdorysných symbolů světel a TZB objektů (např. stropní svítidla, detektory kouře nebo výustky VZT) v projektu.

•Realistické

•Elektřina

•Půdorys stropu

Doplňky ve 3D

Zaškrtněte nebo odznačte políčko pro nastavení viditelnosti těchto prvků ve 3D:

•Kliky

•Baterie

Čára otevření objektu ve 3D

•Vyberte orientaci čáry otevření - Klika nebo Panty.

•Vyberte čáru (čárkovaná, plná, tečkovaná), kterou budou zobrazeny čáry otevření na obou stranách.

Poznámka: Tato volba je závislá na měřítku (obecně nejsou čáry otevření zobrazeny ve všech malých měřítkách).

Napojení prvků TZB

Prvky, které jsou kompatibilní s TZB modelářem, obsahují body napojení pro připojení na trasu TZB.

Aktivací této volby tyto napojení zobrazíte.
