K dispozici v Editoru GDL objektů.

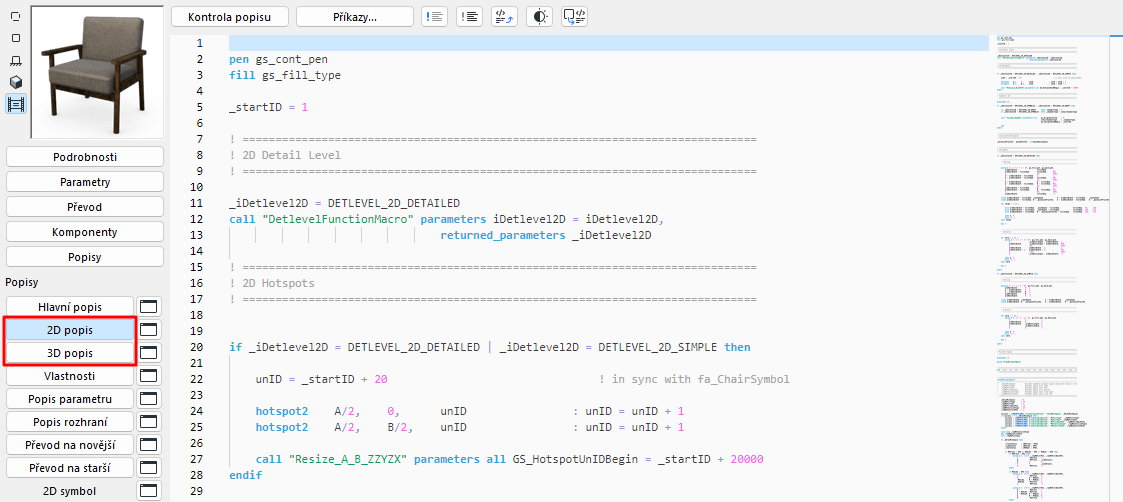

2D zobrazení
Zobrazí půdorysný symbol objektu.
Pokud má objekt definovaný 2D skript, bude 2D symbol generován podle tohoto 2D skriptu, a to i v případě, kdy okno 2D symbol obsahuje nakreslené prvky. 2D popis však může na tyto fragmenty odkazovat.
3D zobrazení
Zobrazí 3D symbol objektu.
V tomto okně uvidíte 3D pohled na GDL objekt, který je vytvořen na základě 3D popisu podle aktuálních hodnot parametrů. Nastavení zobrazení můžete upravit příkazem Zobrazení > Volby 3D zobrazení > 3D styly nebo v paletce 3D navigace.
2D symbol a 3D popis jsou v GDL objektu automaticky navzájem propojeny. Neexistuje však žádná zabudovaná kontrola proti geometrické nekompatibilitě mezi těmito dvěma komponenty. Většina chyb kompatibility se zobrazí, když 2D symbol a 3D tvar mají různou pozici nebo orientaci vzhledem k počátku.
Abyste se problému vyhnuli, postupujte takto:
1.Aktivujte 3D pohled na GDL objekt.
2.Vyberte horní pohled v Zobrazení > Nastavení 3D zobrazení > Nastavení 3D zobrazení > Paralelní zobrazení, poté nastavte úhel na 270°.
3.Zvolte Úpravy > Označit vše a poté Úpravy > Kopírovat. Aktivujte 2D symbol GDL objektu a zadejte Úpravy > Vložit. Tím vložíte horní pohled na objekt (jako čárový model nebo viditelné hrany) do okna symbolu. Rozměry a umístění 2D symbolu by se s ním mělo shodovat.
4.Jakmile ověříte, že symbol odpovídá 3D pohledu, zadejte jednou Zpět. Tím odstraníte 3D čáry.
Pomocí této funkce můžete 2D symbol vytvořit automaticky. Budete jen muset přidat další aktivní body, čáry, atd. Procedura je stejná pro Dveře i Okna, jen s následujícími odlišnostmi:
•Zvolte Boční namísto Horního pohledu (úhel by měl být stále 270°).
•Vložen bude zrcadlový pohled. Označte vložené čáry a zrcadlete je podle referenční čáry zdi.
Poznámka: Při vložení drátového pohledu se přebytečné čáry odstraní. Pomocí skrytých hran (analyticky) získáte přesné zobrazení, ale čáry ve spodních částech mohou být skryté.
Kompatibilitu mezi 2D půdorysných symbolem a 3D modelem GDL objektu můžete zajistit také tak, že zadáte parametrický popis GDL symbolu.
