Výplně (Nastavení převodníku DXF/DWG)
Výplňové vzory Archicadu můžete ukládat jako plné výplně. Můžete také exportovat pozadí výplní jako doplňkové polygony (tato funkce není v AutoCADu podporována).
V této nabídce můžete vybrat metodu jak budou výplně Archicadu exportovány do AutoCADu.
•Exportovat výplně“tak jak jsou”: Toto nastavení převede výplně Archicadu v AutoCADu.
•Exportovat všechny výplně jako souvislou výplň “SOLID”: Při použití této volby převedete všechny vzorované výplně na plné výplně.
•Exportovat všechny symbolové výplně jako “PLNÉ”: Toto políčko konvertuje všechny symbolové výplně na plné výplně.
Exportovat pozadí výplní jako další plné šrafy: Vzory výplní Archicadu obsahují samostatnou výplň pozadí; Naproti tomu výplně AutoCADu jsou všechny průhledné mezi vzorovými čarami. Pokud chcete, aby exportovaný soubor vypadal jako původní výplň Archicadu, zaškrtněte políčko této volby.
Poznámka: Volba Exportovat všechny výplně jako souvislou výplň “SOLID” vypne tuto volbu.
Výsledky této volby:
•Výplň pozadí, Neprůhledné pozadí: Při exportu plných výplní s barevným neprůhledným pozadím, bude pozadí exportováno jako samostatná plná výplň v barvě pozadí (plus obrysy, pokud existují).
•Výplň pozadí, Průhledné pozadí: žádné dálší výplně nebudou exportovány (pouze obrysy, pokud existují).
•Výplň popředí: Exportovat jako-je; pozadí nemá vliv.
•Vektorová výplň, Neprůhledné pozadí: výplně popředí s barvou pozadí jsou exportovány nejdříve; potom bude exportován výplňový vzor s barvou popředí (a okrajem, jestli existuje). Jestliže čáry výplní dosáhnout určité hodnoty hustoty, stanou se plnými.
•Vektorová výplň, Průhledné pozadí: potom bude exportován výplňový vzor s barvou popředí (a samozřejmě okrajem, je-li to nutné).
•Symbolová výplň: AutoCAD nemá ekvivalent; symbolový vzor je generován do bloku. Jestli má pozadí v Archicadu, toto pozadí se stane šrafou v AutoCADu.
•Gradientová: Exportuje se jako plná.
•Snímek: Exportuje se jako plná.
Rozbít gradientové výplně: Gradientové výplně ve vašem projektu budou rozbity do několika součástí. Pokud měla vaše gradientová výplň průhledné pozadí, bude toto pozadí také samostatnou součástí.
Použít tabulku pro převod výplní Zaškrtněte toto políčko pro konverzi výplní na šrafy za použití tabulky pro převod výplní. Klikněte na Výplně-Šrafy tabulka pro převod výplní definující shodu .
Tabulka pro převod Výplně-šrafa

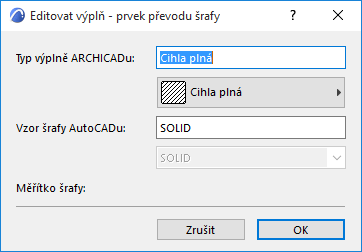

Klikněte na nový a definujte nové nastavení dialogovém okně Editovat výplně-šrafy.
Je potřeba na stránce uložení možností okna překladače DWG/DXF vybrat soubor šablony Autocadu a tato šablona musí obsahovat alespoň jednu vloženou instanci této potřebné šrafy.
Z níže dostupné nabídky vzorů šraf vyberte potřebné šrafy Autocadu.
Zadejte Měřítko šrafy, ve kterém se mají zobrazovat převedené výplně.
