Půdorysný symbol dveří a oken: Symbolicky vs. Standardní

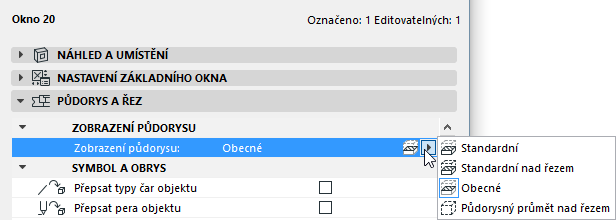

Nastavením volby zobrazení půdorysu v okně nastavení dveří/okna (panel půdorys a řez) rozhodněte, jak mají být dveře/okna zobrazeny:

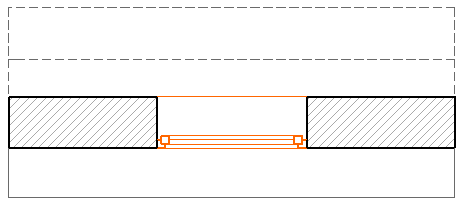

•Obecné (výchozí nastavení): Toto je standardní symbol objektu, který je zobrazen bez ohledu na umístění prvku ve 3D.

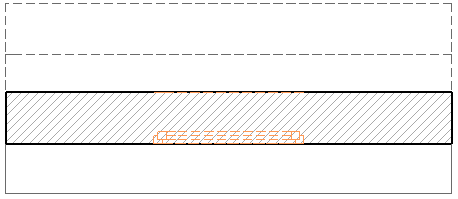

•Půdorysný průmět nad řezem: Prvek je zobrazen jako symbolický 2D pohled a části nad řezem jsou zobrazeny příslušnými atributy.

Poznámka: Na panelu půdorys a řez v okně nastavení dveří/okna definujte atributy pro části nad řezem (typ a pero čáry).

Viz Přepsání atributů GDL objektu dveří/oken.

V případě šikmé zdi však můžete dát přednost realističtějšímu zobrazení řezu dveří nebo okna: výběrem volby Standardní nebo Standardní nad řezem můžete zobrazit všechny části okna v šikmé zdi.

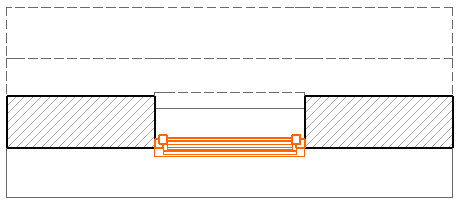

•Standardní: zobrazí řez 3D modelem prvku a jeho část pod řezem (směrem dolů).

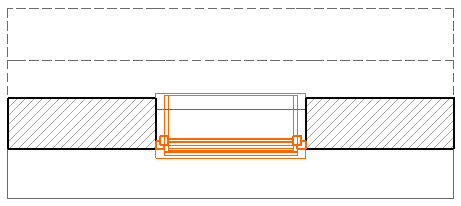

•Standardní nad řezem: zobrazí řez 3D modelem prvku plus část prvku nad řezem (tedy část prvku, která je nad rovinou řezu půdorysu) a její spodní část v pohledu.
