Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.
Více informací o tomto nástroji naleznete v tématu Správa změn/revizí.
ID změny: Pomocí tohoto ID identifikujete změnu ve správci změn, v revizi výkresu a v seznamech.
Jméno změny: Zadejte výstižný název změny.
Poznámka: Pokud vložíte nezávislou značku změny, ID a jméno nelze nastavit. U nepřipojené značky zadejte v panelu značky vlastní text.

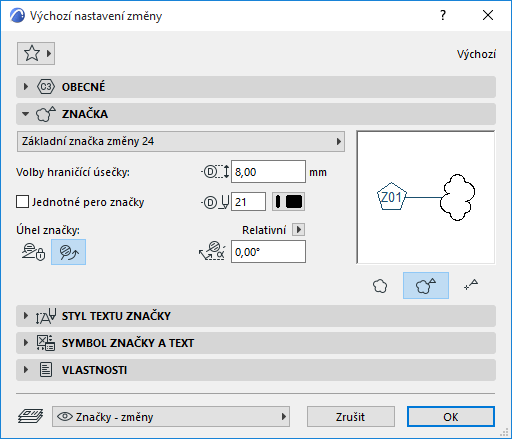

Typ značky: Vyberte buď volbu Vytvořit novou změnu nebo Umístit pouze značku.
•Pokud vyberete možnost Vytvořit novou změnu, bude značka připojena ke změně, kterou jste právě vytvořili. Jméno této značky je zobrazeno v poli Připojeno k.
•Pokud zvolíte Umístit pouze značku, vytvoříte nepřipojenou značku změny. Tato značka není připojena k žádnému prvku, můžete ji ale kdykoli připojit k libovolné změně.
Nabídka Vybrat typ značky: Ze seznamu vyberte parametrickou značku.
V okně náhledu se zobrazí 2D symbol vybrané značky.
Náhled: Vpravo, v náhledové ploše uvidíte, jak bude značka po vložení vypadat.
Nastavení rozměrů a pera značky.
Jednotné pero značky: Tuto volbu aktivujte, pokud chcete všechny části značky zobrazit jedním perem, bez ohledu na jakákoli další nastavená pera.
Úhel značky: Těmito volbami můžete nastavit požadovaný úhel značky. Úhel může být vztažený k obrazovce, nebo k modelu.
•Zadejte úhel natočení značky.
•Vyberte jednu ze dvou možností interpretace hodnoty úhlu natočení vložené značky:
–Pevný úhel k obrazovce
–Pevný úhel k modelu: Značka bude natočena spolu se zobrazením.

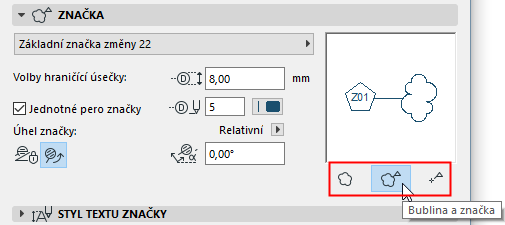

Zobrazení obláčku/značky: Vyberte části značky, které chcete použít: obláček a značku, nebo pouze jedno z nich.
