Informace o obecných nastaveních používaných všemi nástroji v nástrojové paletce naleznete v tématu Práce v dialogových oknech pro nastavení nástrojů.

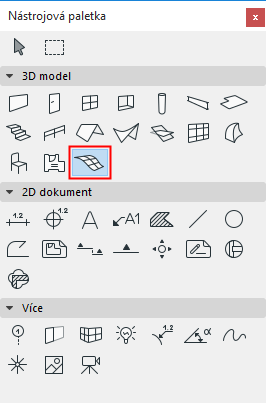

Nástroj Síť slouží k tvorbě povrchů, povrchů se svislými stěnami a plných těles určením výškové kóty jednotlivých uzlů a následnou interpolací mezi nimi.
Síť je tvořena základní rovinou a hřebeny.
Nakreslete hlavní obrysy sítě na základní rovinu. Pak můžete přesouvat jednotlivé body mimo úroveň této roviny.
Více informací naleznete v tématu Síť.
Panel geometrie a umístění sítě
Výška sítě: Nastavte hloubku (pokud nějaká je), po kterou bude síť zasahovat pod referenční rovinu.
•Výsledná výšková úroveň základny se v info paletce zobrazí jako záporná hodnota.
Odsazení od domovského podlaží: Nastavte výškovou úroveň referenční roviny terénu měřenou od domovského podlaží:
Domovské podlaží
Viz Domovské podlaží.

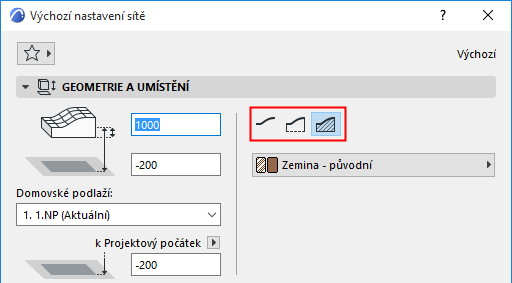

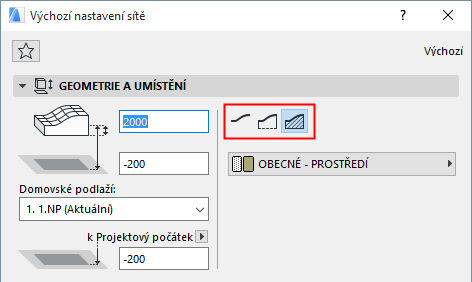

Vyberte konstrukční metody pro kreslení sítě:
•Pouze skořepina
•Skořepina s boky
•Plná
Stavební materiál: Z nabídky vyberte stavební materiál sítě.
viz Zobrazení prvků v půdorysech a řezech
Poznámka: Tato nastavení se týkají jen plných těles, nikoli skořepiny nebo skořepiny s bloky.
Poznámka: Typ čáry zobrazené na daných podlažích nastavíte v menu Volby > Předvolby projektu > Funkce starších verzí.
•Výběr hřebene: Určete, jestli zobrazit všechny hřebeny nebo zobrazit uživatelsky určené hřebeny (tzn. pouze ty, kterými jste při vkládání definovali síť.)
•Barva hřebene: Barvu pera pro uživatelsky definované a generované hřebeny lze přiřadit v nabídce.
Povrchové výplně
Viz Přiřazení povrchové výplně.
Tento panel ovlivňuje zobrazení sítě ve 3D.
Více informací naleznete v tématu Připojit 3D texturu.
Zobrazení ve 3D
Můžete nastavit zobrazení vygenerovaných hřebenů (ostrých nebo hladkých) ve 3D modelu.
•Všechny hřebeny ostré: Síť bude ve 3D zobrazena jako plocha tvořená trojúhelníky s ostrými hranami.
•Uživatelsky definované hřebeny ostré: Síť bude zobrazena s ostrými uživatelsky definovanými hřebeny, ostatní povrch sítě bude zobrazen hladce.
•Všechny hřebeny hladké: Síť bude zobrazena celá hladce.
Když zvolíte všechny hřebeny hladké, zobrazí se ve 3D jen uživatelsky definované hřebeny.
