Seznam a kontrola požadavků na větrání podle zón
Vypište všechny zóny v modelu spolu s jejich požadovanou výměnou vzduchu a aktuálně dodávaným vzduchem a detekujte koncové prvky, příslušenství a zařízení v zónách.

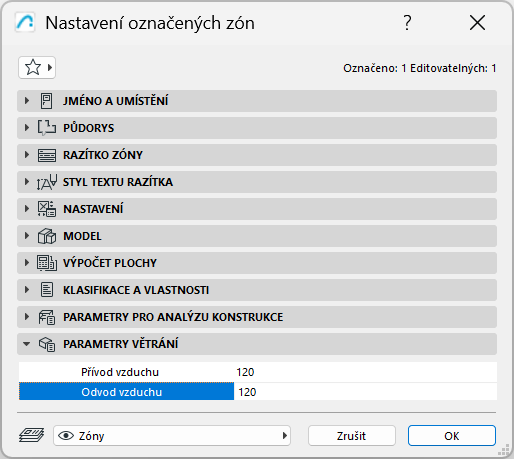

•Definujte požadavky na větrání podle zóny.

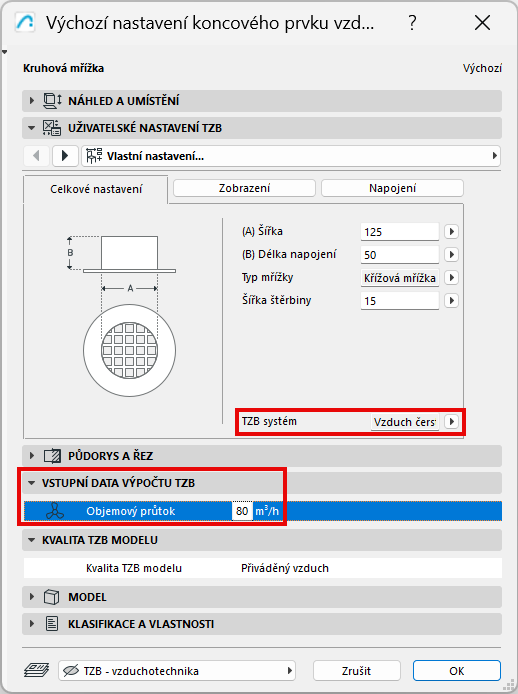

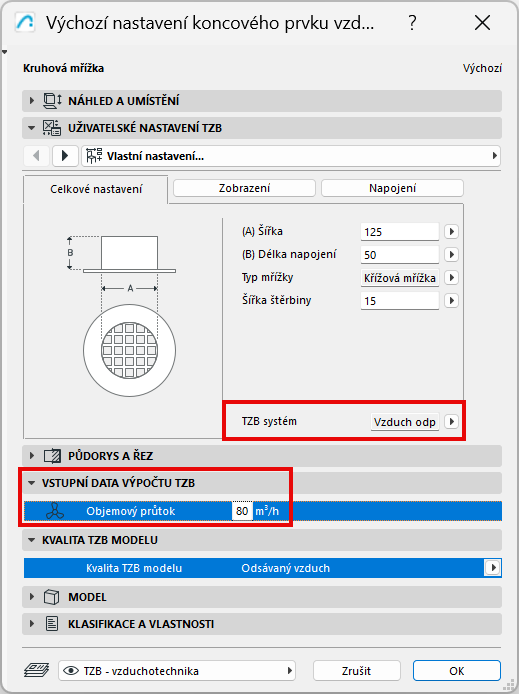

•Pro každý koncový prvek zadejte údaje o objemovém průtoku na panelu Vstupní data TZB výpočtu v okně Nastavení koncového prvku.
•Použijte vestavěnou kontrolu MEP Designeru (3D model > Kontrola modelu > Kvalita TZB modelu), abyste zajistili, že TZB prvky (koncové prvky) umístěné do zóny poskytují požadovanou přívodní a odvodní výměnu vzduchu.

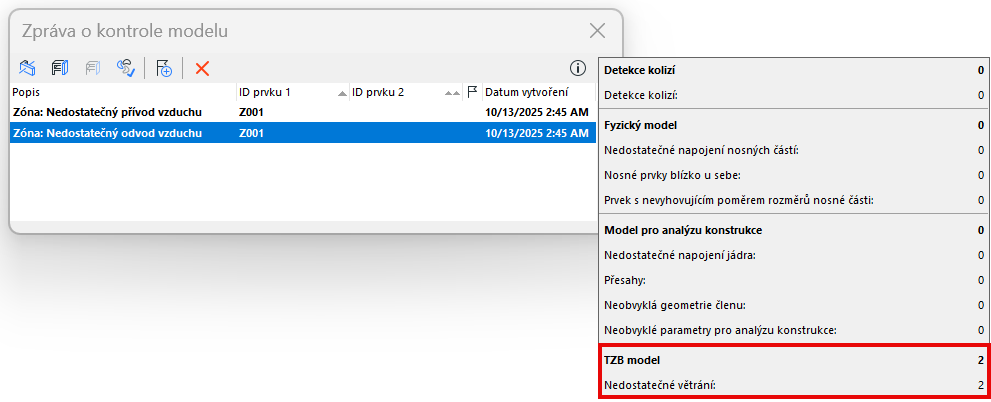

•Zjištěné nesrovnalosti zobrazte na paletce Výsledky kontroly modelu, přibližte se na problematické prvky a vytvořte z nich anotace pro jejich správu.

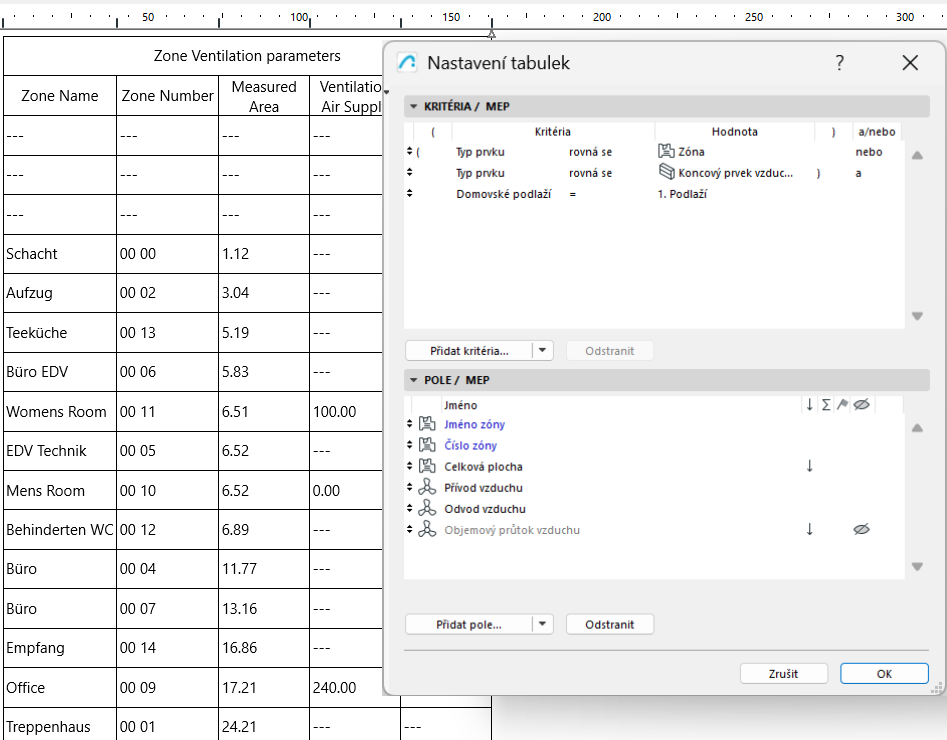

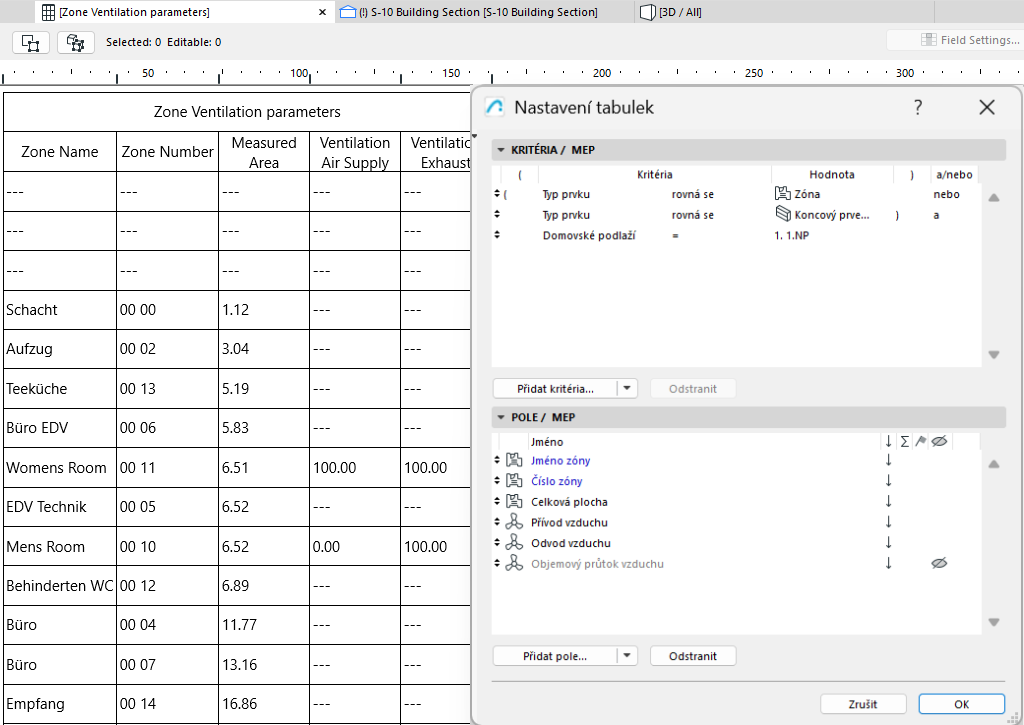

•V Interaktivní tabulce: vypište zóny a jejich koncové prvky spolu s příslušnými požadavky a průtoky vzduchu a následně tyto údaje přímo v tabulce ručně aktualizujte.
