Schodiště nejsou asociativní k ostatním 3D prvkům. Schodiště k deskám nebo zdem připojte pomocí operací s tělesy.
Viz příklad zde: Operace s tělesy.
Nicméně v nastavení schodiště (konstrukce ramene):
•můžete nastavit konce konstrukce schodiště
•můžete vytvořit napojení mezi rameny a podestami schodiště. Jednomu schodiště můžete nastavit různá napojení.

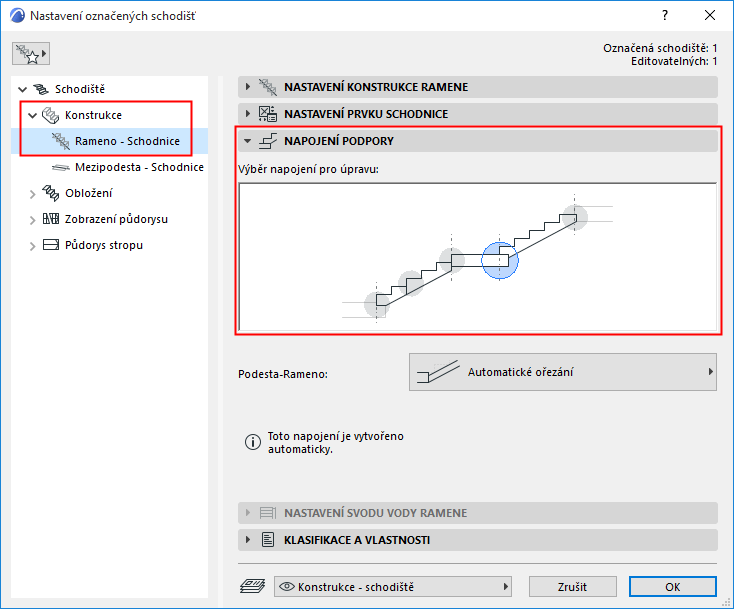

Konce a napojení konstrukce schodiště můžete nastavit na stránce Nastavení konstrukce ramene na panelu Napojení podpory. Tento panel je dostupný v nastavení schodiště (konstrukce ramene) i pro vybranou konstrukci ramene v režimu úprav.
•Všechny konce a napojení ramen a podest schodiště nastavíte zde:
–Rameno-Začátek
–Rameno-Konec
–Rameno-Podesta
–Podesta-Rameno
–Rameno-Rameno

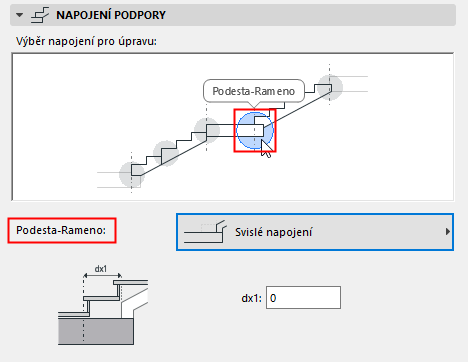

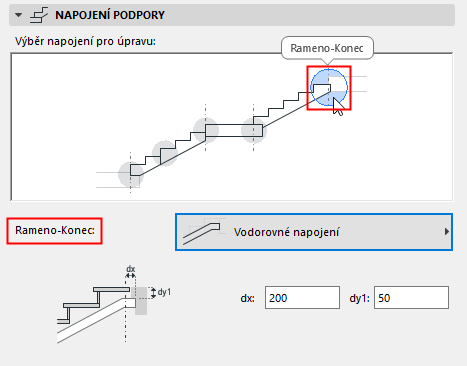

•V náhledu klikněte na prvek napojení nebo konce schodiště, který chcete upravit.
•Z nabídky vyberte požadovaný typ napojení. Zde jsou dostupné přednastavené možnosti, které se liší podle typu konstrukce a napojení.
•Automatická volba nevyžaduje žádná další nastavení.

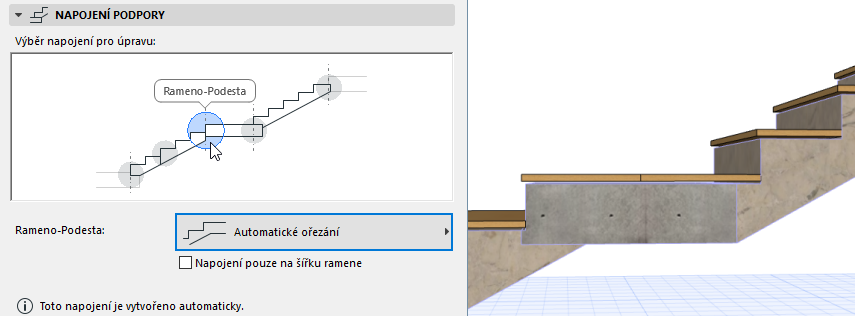

Napojení Podesta-Rameno: Automatické ořezání

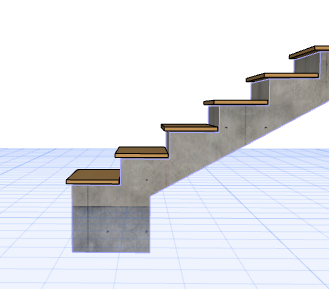

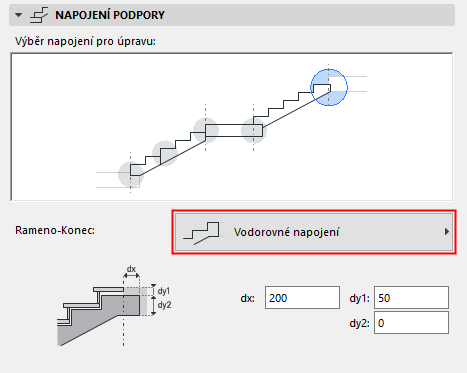

Konce schodnice: Vodorovné a svislé

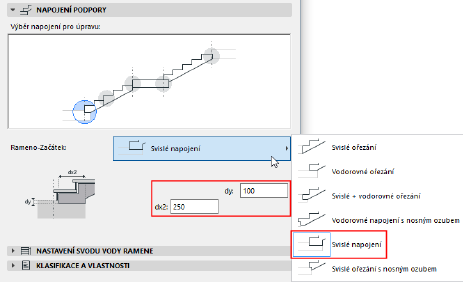

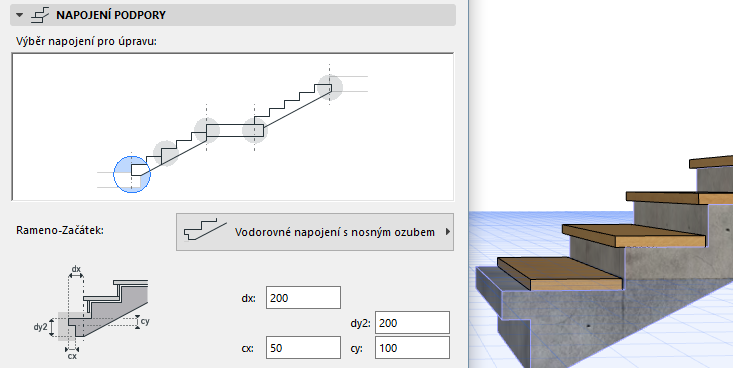

Konec monolitického ramene: Vodorovné napojení s nosným ozubem

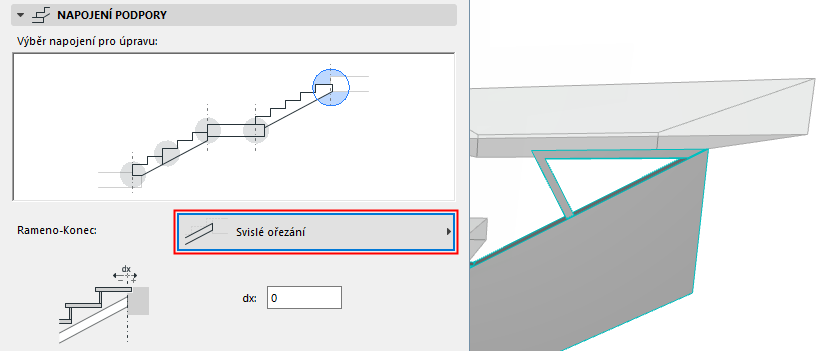

Konec monolitického ramene: Nastavení svislého ořezání

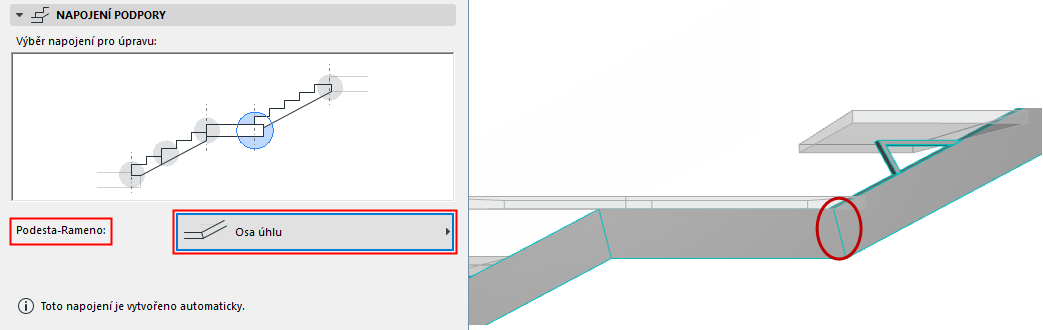

Napojení Podesta-Rameno: Osa úhlu

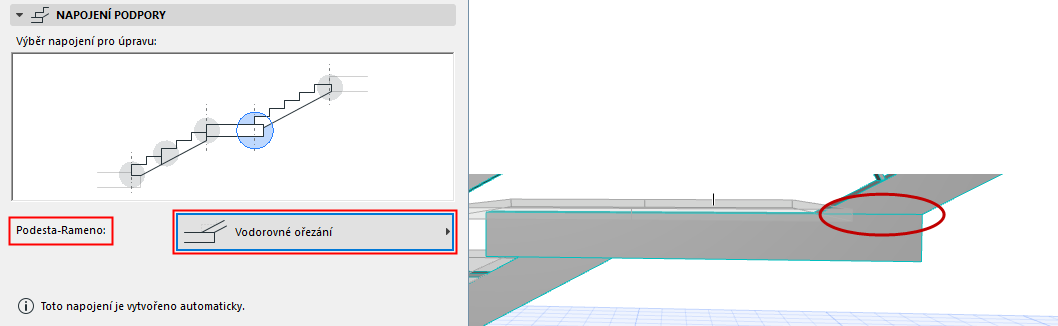

Napojení Podesta-Rameno: Vodorovný
Pomocí následujících typů napojení vytvoříte prostor pro doplňující konstrukce (např. sloupy):

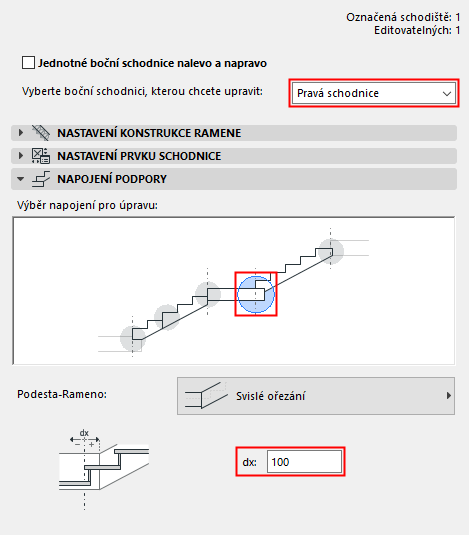

Napojení bočních schodnic Rameno-Podesta: Nastavení mezery pomocí svislého ořezání
