Dostupné s Archicad Collaborate
TZB systém je uložená sada výplní, čar a povrchových materiálů, které jsou použity pro zobrazení TZB tras a TZB knihovních prvků.
TZB systémy jsou jeden z atributů projektu Archicad.
•TZB trasa: Každé trase je v horní části okna nastavení trasy přiřazen TZB systém. Viz Nastavení trasy – větev, umístění, izolace.
–Pokud je potřeba, můžete pro libovolnou trasu přepsat atributy systému: Viz Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu.
•Koncový prvek, doplněk a zařízení: Přiřaďte TZB systém v nastavení prvku: vizTZB kompatibilní objekty
Poznámka: Když připojíte prvek trasy k samostatnému TZB objektu, prvek trasy automaticky "zdědí" TZB systém připojovacího bodu objektu.

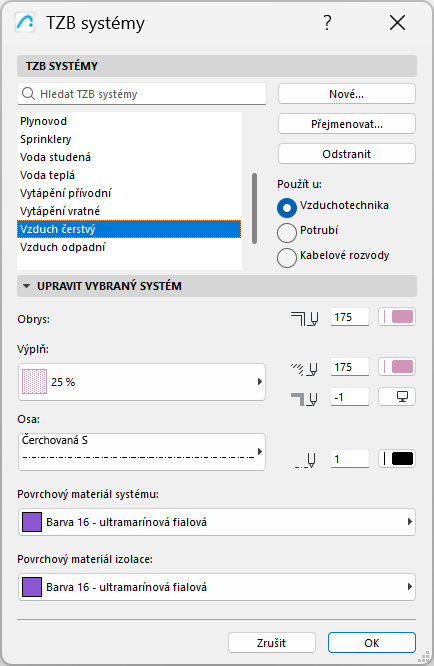

Definice nebo úprava TZB systému
Otevřete okno přes
•3D model > TZB systémy
•Volby > Atributy prvků > TZB systémy
•Zkratku TZB systémů na nástrojové paletce Nástroje pro návrh TZB
•Zkratku TZB systémů v Prohlížeči systémů
Použijte nebo upravte předdefinované TZB systémy nebo si vytvořte nové.

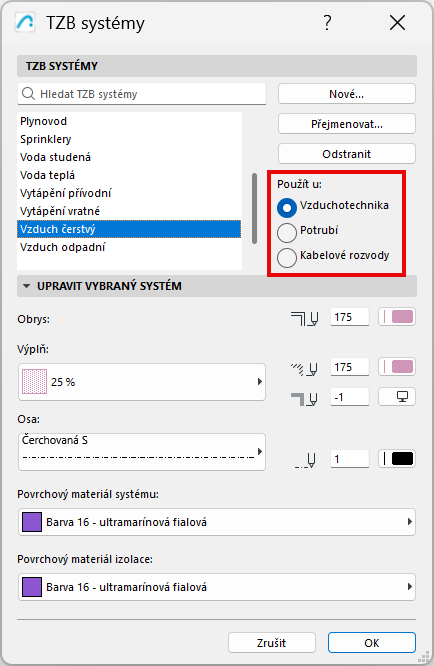

Použít u (typ trasy)
Každý TZB systém může být použit pouze pro jeden typ trasy: Vzduchotechnika, potrubí nebo kabelové žlaby.
Pro každý TZB systém vyberte jednu z těchto kategorií.
Pomocí jednotlivých nastavení můžete nastavit výplně, čáry a povrchové materiály pro aktuální TZB systém.
