Nastavení čárových nástrojů

Vztahuje se na čáry, oblouky, lomené čáry a křivky.

Jednotné nastavení pro čárové nástroje: Touto volbou přenesete daná nastavení na všechny čárové nástroje: Čára, Oblouk/kružnice, Křivka, Lomená čára.

Oblíbené libovolného ze čtyř typů čárových nástrojů (čára, oblouk, lomená čára, křivka) můžete použít na jakýkoli čárový prvek.

Panel Obecné nastavení pro čáru

•Z paletky vyberte typ čáry.

•Typ a číslo pera (1-255) čáry, oblouku, lomené čáry nebo křivky.

•Klikněte na tlačítko barvy, kde pak z nabídky můžete vybrat pero daného prvku.

•Pouze lomené čáry: Nastavte způsob napojování vzoru čárkovaných čar v rozích.

•Pomocí volby Hranice zóny nastavíte čáru jako hranici pro automaticky vložené zóny.

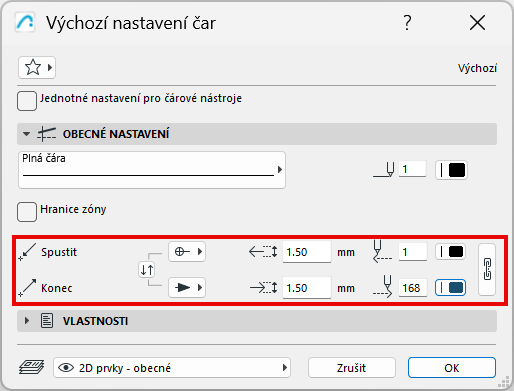

Šipka

Pomocí nabídky pro výběr šipky můžete přidat šipky na začátek a konec čáry, oblouku, lomené čáry nebo křivky.

•Zadejte hodnoty výšky pro značku počáteční a koncové šipky.

•Zadejte číslo pera (1–255) pro značku počáteční a koncové šipky.

•Kliknutím vyberte barvu pera pro značku počáteční a koncové šipky.

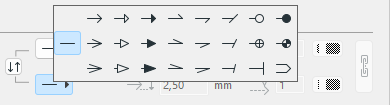

•Klikněte a vyberte šipku z nabídky šipek s ikonami typů značek.

Poznámka:

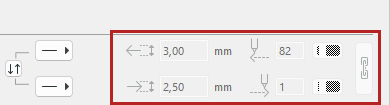

–Pokud v nabídce šipek vyberete možnost bez šipky, nastavení velikosti a barvy pera se znepřístupní.

–Prohoďte nebo propojte velikosti a barvy per šipek.

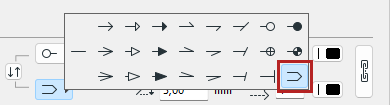

–U nástroje Čára: Poslední typ šipky zdvojuje čáru. Kurzor se přichytává k neviditelné ose mezi dvěma viditelnými čarami.

Panel Vlastnosti čáry

Panel Vlastnosti čáry je stejný pro nástroje Čára, Oblouk/Kružnice, Lomená čára a Křivka.
