Lorsque la modélisation est en cours, vous souhaiterez peut-être voir les cheminements comme un seul et long élément, pour une vue claire du modèle. Cependant, à des fins de documentation, il peut être plus utile de voir et d'extraire les longueurs réelles des segments de cheminements.
MEP Designer vous permet désormais de visualiser et de documenter les cheminements en fonction de la longueur des segments :
Dans les spécifications de cheminement - pour les segments de tuyaux ou de gaines ou les chemins de câbles :
•Cochez "Utiliser des longueurs individuelles"
•Indiquez les longueurs minimales et maximales pour refléter les spécifications de longueur fabricant (par exemple, pour votre type de conduit)

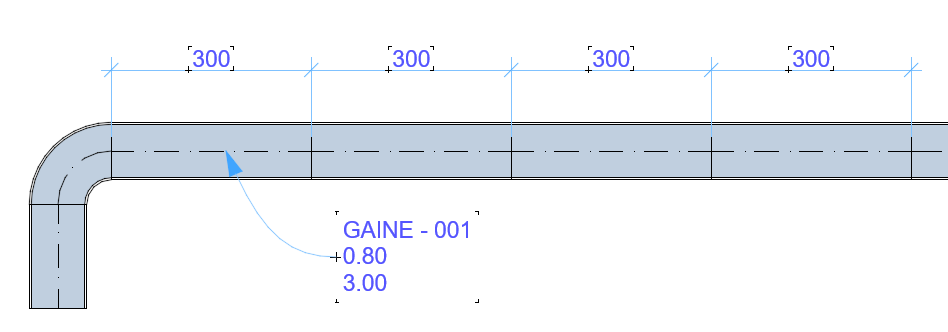

Maintenant, le modèle affiche la longueur de chaque segment en fonction des spécifications du cheminement. MEP Designer optimise automatiquement la segmentation en cas de segments "restants".

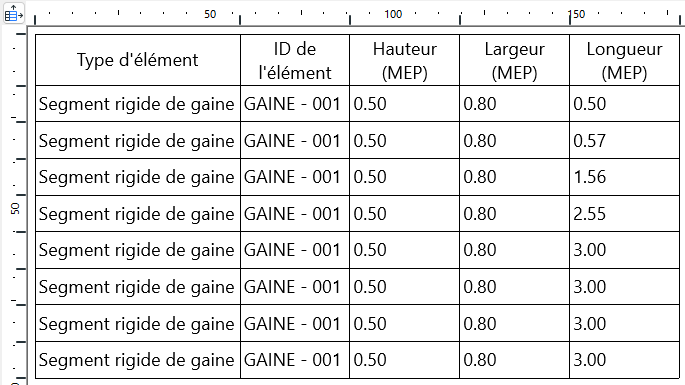

Vous pouvez lister les segments individuellement dans la nomenclature interactive et étiqueter chaque segment séparément.
