Localiser facilement les connexions MEP ouvertes

Le retour d'information sur les connexions MEP ouvertes peut vous alerter sur les parties du modèle qui nécessitent encore des connexions ou d'autres actions de modélisation.

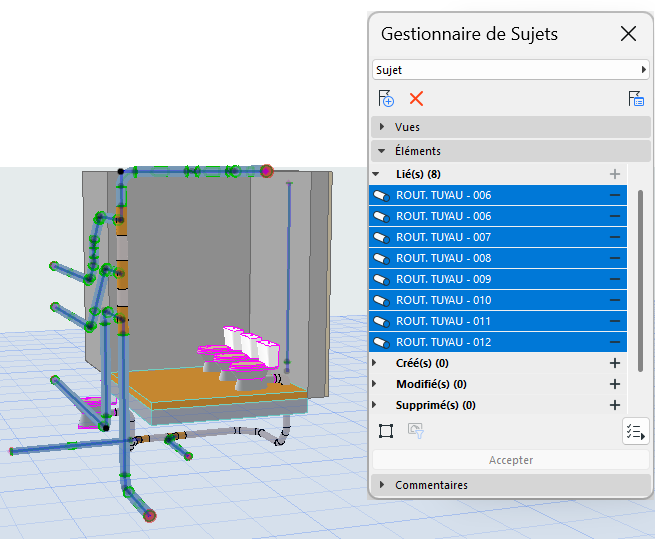

Dans la dernière version de MEP Designer, l'option d’affichage à l'écran "Ouvrir les connexions MEP" met en évidence ces zones dans les vues en coupe et en 3D ainsi que dans le plan d'étage :

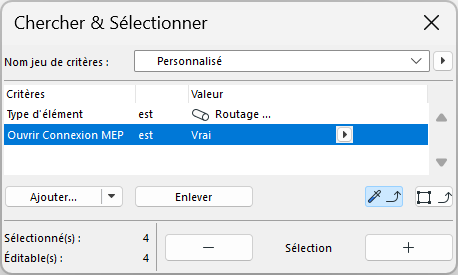

Utilisez chercher & sélectionner pour y accéder facilement et les gérer comme des sujets :

Pour voir les extrémités ouvertes et les connexions en 2D/coupe ou dans les vues 3D, activez l'option Connexions MEP ouvertes dans Vue > Options vue écran. Les connexions ouvertes sont entourées en 2D ou en coupe, et affichées en surbrillance rouge en 3D.
