Lister et vérifier les besoins de ventilation par zone

Listez toutes les zones du modèle avec leur besoin en débit d'air et le débit d'air fourni actuel, et détecter les terminaux, les accessoires et l'équipement dans les zones.

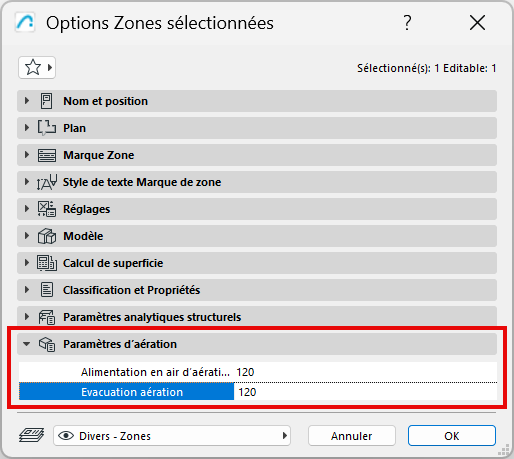

•Définir les besoins en ventilation par zone

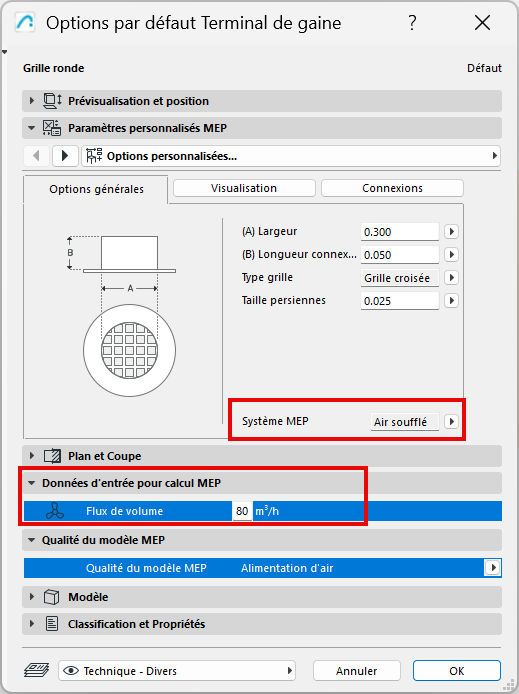

•Pour chaque terminal, saisissez les données de débit volumique dans le panneau données d'entrée de calcul MEP de la boîte de dialogue paramètres du terminal

•Utiliser le contrôle intégré de MEP Designer (Dessin > Vérification du modèle > Qualité du modèle MEP) pour s'assurer que les éléments MEP (terminaux) placés dans la zone fournissent les flux d'air d'alimentation et d'évacuation requis

•Consultez les écarts identifiés dans la palette résultats de vérification du modèle, zoomez sur les éléments problématiques, créez et gérez-les en tant que sujets

Voir la vidéo

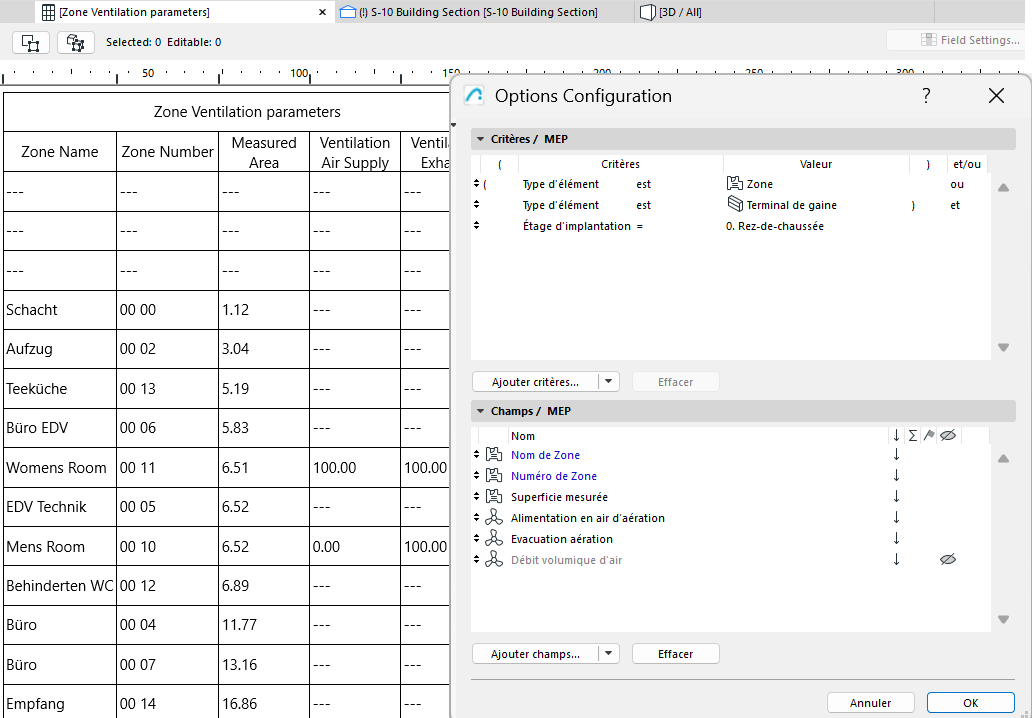

•Dans la nomenclature interactive : lister les zones et leurs terminaux avec leurs besoins respectifs et les flux d'air, puis mettre à jour manuellement ces données directement depuis la nomenclature
