Pour chaque calque, vous pouvez définir les états suivants :
•verrouiller/déverrouiller
•afficher/masquer
•Mode de vue 3D
•Groupe d'intersection de calque
Dans l'interface, des icônes indiquent l'état de chaque calque.
Éditer ces états dans Définir calque : sélectionnez un ou plusieurs calques ou dossiers, et cliquez sur les icônes pour modifier leur état.
Remarque : Le Calque Archicad ne peut être supprimé, masqué ou verrouillé. C’est ce calque-ci qui récupère tous les éléments ayant perdu leur définition de calque.
verrouiller/déverrouiller
Verrouillez un calque pour empêcher toute modification accidentelle de son contenu Les éléments placés sur un calque verrouillé ne peuvent être ni modifiés ni supprimés et aucun nouvel élément ne peut y être placé.
Le statut "mixte" s'affiche sur les dossiers qui contiennent des éléments d’états variés.
Définissez l'état d'affichage du calque. Les éléments d'un calque masqué ne sont pas affichés.
Le statut "mixte" s'affiche sur les dossiers qui contiennent des éléments d’états variés.
Afficher tous les calques
Utilisez l'une des méthodes suivantes :
•Utilisez Documentation > Calques > Afficher tous les calques ou la même commande dans la barre d'outils Arranger éléments;
•En vue de liste : sélectionner tous les calques avec Ctrl+A et inverser l’icône en forme d'œil
•En vue dossier : sélectionnez le dossier supérieur "Calques", multi-sélectionnez tout dans la liste, puis inverser l’état de l'icône en forme d'œil.
Mode de vue 3D
Choisissez Ombré ou filaire pour afficher les éléments de ce calque dans des vues 3D.
Par exemple, vous pouvez placer les éléments opérateurs des opérations solides sur des calques filaires et leurs éléments cibles sur des calques solides.
Remarque : Ce réglage est indépendant du style 3D actuel dans le menu Vue > Options vue modèle 3D.
Une autre manière de modifier l'état des calques : utilisez les raccourcis de la palette Calques rapides.
Voir Calques rapides.

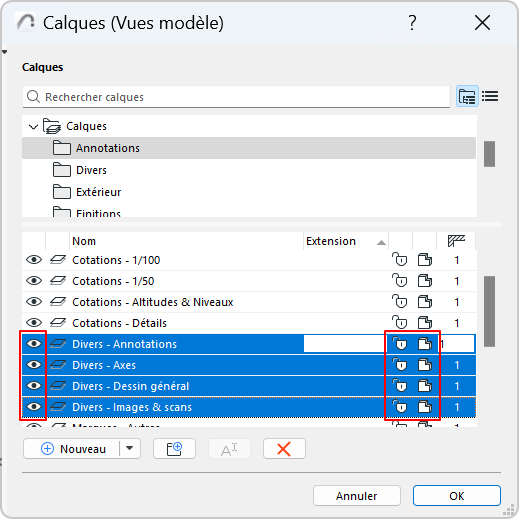

Sélectionner et éditer des calques individuels

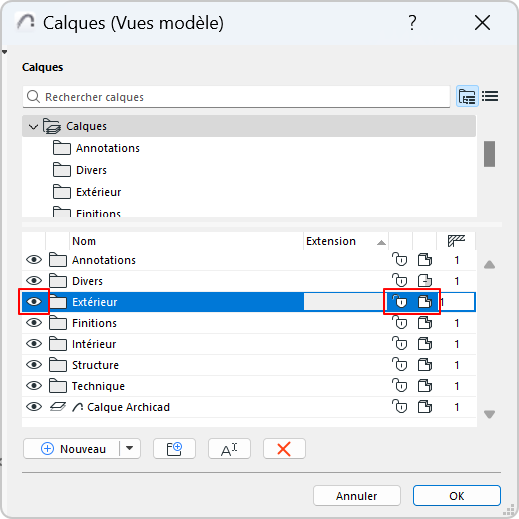

Éditer l’état de tous les calques dans un dossier
En vue dossier : vous pouvez sélectionner un sous-dossier dans la liste inférieure. De cette manière, vous pouvez éditer l’état de tous les calques à l'intérieur de ce dossier.
Sélectionner et éditer l'état des calques - par dossier
