Utilisez ce volet pour afficher ou masquer des éléments dans l’Editeur de Profils.
Ce volet n'est actif que si l'Editeur de profils est ouvert.
Construction
Afficher/masquer les éléments hachure ou point chaud dans l’Editeur de Profils.
Esquisse
Afficher/masquer les éléments dessinés avec un autre outil de dessin (par ex. Ligne, Arc de cercle, Polyligne) dans l’Editeur de profils.
Modificateurs d'étirement
Afficher/masquer les Modificateurs d'étirement dans l’Editeur de Profils.
Voir Modificateurs d'étirement.

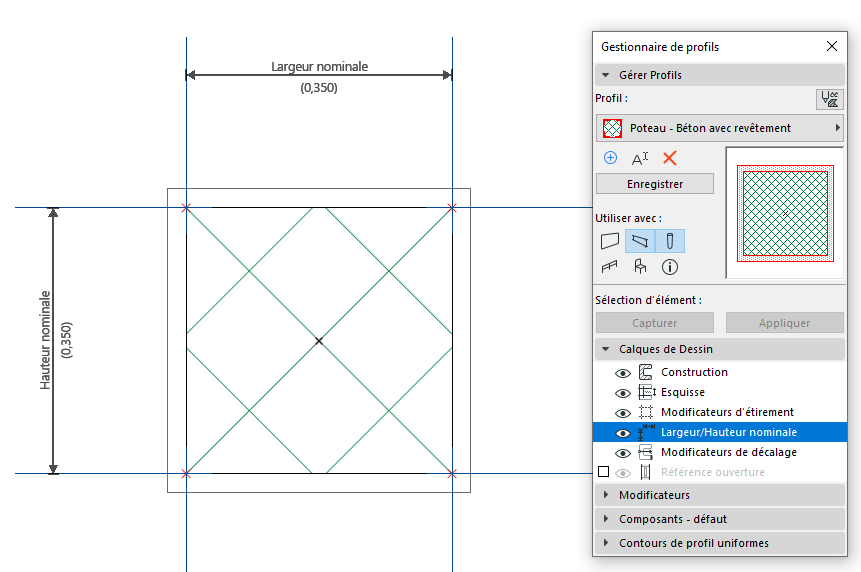

Afficher/masquer les cotations indiquant la largeur et la hauteur nominales dans l’Editeur de Profils.

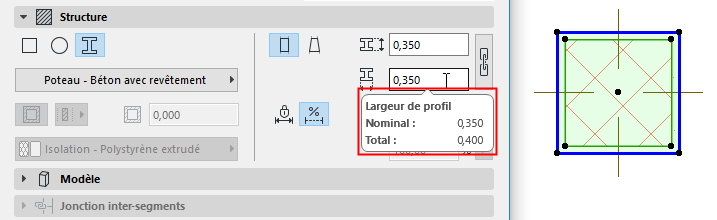

La largeur/hauteur nominale - paramètres d'élément pouvant être listés - est affichée dans le dialogue de paramétrage de l'élément. Ces valeurs sont éditables dans le dialogue de paramétrage de l’élément si les étirements en largeur et/ou en hauteur du profil sont activés dans le volet Modificateurs.
Voir Largeur/hauteur nominale.
Les cotations de Largeur et de Hauteur nominales peuvent être déplacées en cliquant et en agissant sur leurs lignes de cote. Leur longueur peut être modifiée et alignée sur une autre partie du profil, même si elle se trouve à l'extérieur de la boîte englobante du profil, en cliquant sur les extrémités des cotations nominales. Si les longueurs ne sont pas modifiées, elles seront automatiquement redimensionnées pour s'adapter à la boîte englobante des hachures définie dans l'Editeur de Profils.
Comme les Modificateurs de décalage, les extrémités des cotations nominales peuvent être associées à des noeuds de hachure, mais cela peut produire une contrainte trop grande Dans un tel cas de figure, une alerte apparaît.
Par contre, les paramètres de liste Largeur/hauteur totale incluent également les ajustements au niveau des éléments avec les Modificateurs de décalage et reflète la taille totale de la boîte englobante de l'élément. La Taille totale n'est pas éditable dans le dialogue de paramétrage de l'élément à cause des contraintes des Modificateurs de décalage.
Modificateurs de décalage
Afficher/masquer les cotations et les surbrillances d'arête et de noeud associées des Modificateurs de décalage.
Même si réglé sur “masqué”, le Modificateur de décalage actuellement sélectionné dans la liste des modificateurs est toujours affiché.
Voir Modificateurs de décalage.

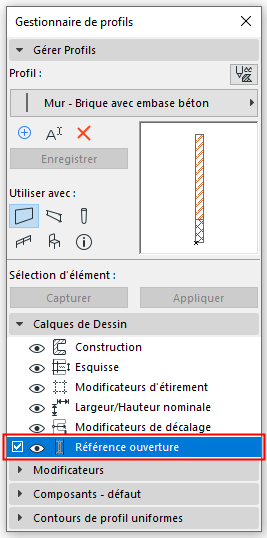

Référence d'ouverture (pour les murs profilés)
•Cochez la case pour afficher les lignes de référence des percements dans le profil du mur placé (la ligne de référence où les portes/fenêtres seront placées).
•Cliquez sur l'icône en forme d'oeil pour afficher/masquer dans l’éditeur de profils les lignes de référence d'ouverture.
•Si nécessaire, éditer, étendez ou rompez les lignes pour les adapter à la forme du profil de manière à ce que les ouvertures soient correctement placées et orientées.
Si vous n'activez pas Référence ouverture, les portes/fenêtres seront placées le long de la boîte englobante du mur.
