Sélectionnez un composant de hachure l’Editeur de Profils.

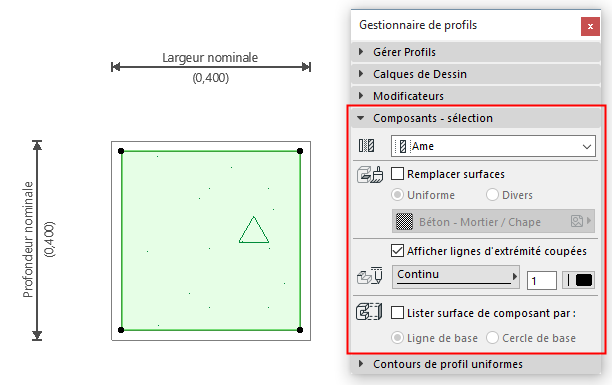

Utilisez le volet Composants du Gestionnaire de profils pour éditer les paramètres suivants :
Type de composant
Définissez le composant sélectionné comme ame, finition ou autre. Cette définition affectera l'Affichage partiel des structures de l'élément complexe.
Voir détails sous Affichage partiel des structures.
Remplacer surfaces
Cochez Remplacer surfaces pour choisir une nouvelle surface dans le menu déroulant. Sinon, le composant sélectionné utilisera la surface définie dans le Matériau de construction de la hachure.
Si vous substituez une arête de hachure individuelle avec une surface personnalisée dans l'Editeur de profils, ceci apparaîtra comme “Divers” dans ce volet.
Afficher lignes d'extrémité coupées
Cochez ceci pour afficher les Lignes d'extrémité coupées.
Définissez le type de ligne et le stylo du composant de hachure profilée sélectionné. Ce type de ligne et ce stylo seront utilisés pour l'affichage des lignes d'extrémité si l'élément est coupé.
Lister surface de composant par
Choisissez ligne de base ou cercle de base pour définir comment calculer les surfaces de ce composant dans une nomenclature interactive de composants.
Pour visualiser et éditer la Ligne de base ou le Cercle de base dans l'Editeur de Profil, assurez-vous d'avoir activé Vue > Options affichage écran > Ligne/Cercle de base de surface de composant.
Pour une description détaillée, voir Données des composants dans Archicad.
