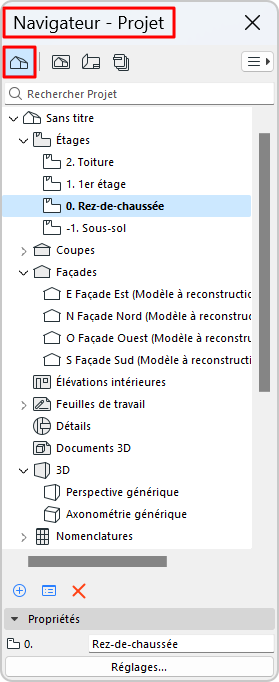

Arborescence des points de vue du projet, organisés en dossiers. Les icônes des points de vue (dans le Navigateur et la barre d'onglets) sont noires.
Utilisez le champ de recherche pour localiser les éléments par leur nom.
Qu'est-ce qu'un point de vue ?
Un point de vue représente une fenêtre ouverte sur une partie donnée de votre projet.
Les points de vue sont répertoriés dans le Plan du Projet du Navigateur et organisés en dossiers (il existe un dossier nommé pour chaque type de point de vue).
Remarque : Une fois que vous avez enregistré les réglages d'un point de vue, une vue est créée (et ajoutée au Plan des vues) et peut ensuite être placée sur une mise en page.
Les dossiers du Plan du Projet
Ces dossiers sont des articles fixes ; vous ne pouvez ni ajouter, ni supprimer des dossiers ici.
Etages
Tous les Etages définis pour le projet.
Remarque : Dans le Plan du Projet l’identifiant de l'étage n'est pas éditable. L'identifiant de l'étage est le même que son numéro, défini dans le dialogue Définir étage.
Coupes, façades, élévations intérieures, feuilles de travail, détails et documents 3D
Dossiers contenant les points de vue correspondants.
Voir Vues Modèle pour des informations sur chacun de ces types de point de vue.
3D
Contient les projections 3D et les parcours des caméras.
•Deux projections sont fournies par défaut : Perspective générique et Axonométrie générique.
•Lorsque vous placez des caméras dans le projet, leurs noms apparaissent dans le dossier 3D groupés sous parcours.
Voir Option outil Caméra.
Nomenclatures
Contient les nomenclatures interactives (éléments, composants, surfaces) créées pour la documentation du projet. Utilisez la Nomenclature interactive comme base pour commander des portes, des fenêtres et d'autres éléments de construction auprès des fabricants et pour vérifier la cohérence des éléments selon un jeu de critères.
Voir Nomenclature interactive.
Index de projet
Par exemple, Index de liste des vues, feuille de mise en page, liste des dessins.
Voir Index de projet.
Listes
Configurations de liste prédéfinies pour Éléments, Composants et Zones
Infos
Notes du projet et Rapport (également disponibles dans le menu Fenêtre)
Pour une description détaillée, voir Notes de Projet et Fenêtre de Rapport sur session.
