Contrainte de point d'attraction

Vous pouvez afficher les Points d'attraction spéciaux sur un vecteur temporaire pendant la réalisation du dessin des éléments. La méthode peut être activée avec l'icône Contrainte de point d'attraction qui se trouve parmi les icônes de construction relative de la Zone de contrôle ou à partir de la barre d’outils Aides au dessin.

Voir Zone de contrôle.

Dans l'exemple suivant, vous dessinerez un Mur qui commence au quart de la distance entre deux extrémités de deux autres Murs.

1.Dans Options Point d’attraction, choisissez "Divisions".

2.Dans Définir valeurs de point d'attraction, saisissez 4 pour le nombre de divisions.

3.Assurez-vous que l'Attraction par la grille est désactivée. (Vue > Attraction par grille est inactive.)

4.Activez l'outil Mur.

5.Choisissez l'icône Contrainte de point d'attraction dans la Zone de contrôle et cliquez sur l'icône pour l'activer.

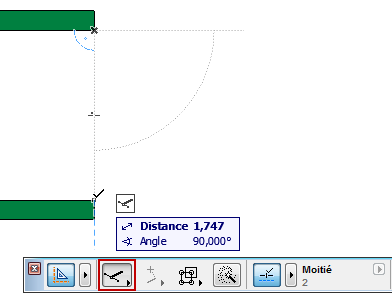

6.Dessinez un vecteur de référence d'une extrémité de mur à une autre.

7.Des points d'attraction deviennent disponibles le long du vecteur à chacune des quatre divisions.

Cliquez à l'emplacement souhaité pour commencer le dessin du nouveau mur.
