Rotation des éléments

Faire pivoter les éléments sélectionnés dans le plan d’étage ou dans la fenêtre 3D à l’aide de l’une des méthodes suivantes :

•Rotation rapide : Utilisez le raccourci Ctrl+R pour faire pivoter les éléments sélectionnés de 90 degrés

•Manuellement : Définir le centre de rotation et le rayon, puis effectuer la rotation graphiquement ou saisir les degrés

Créer un Raccourci
Sens des aiguilles d'une montre à 90 degrés	Sens inverse des aiguilles d'une montre à 90 degrés	Rotation manuelle (en plusieurs étapes)
Maj + Ctrl + R	Ctrl + R	Ctrl + E

Rotation rapide des éléments de 90 degrés

•Utilisez Ctrl + R pour faire pivoter le(s) élément(s) sélectionné(s) de 90 degrés, dans le sens antihoraire

•Utilisez Shift + Ctrl + R pour pivoter dans le sens horaire

•Utiliser Edition > Déplacer > Rotation rapide horaire ou Edition > Déplacer > Rotation rapide antihoraire

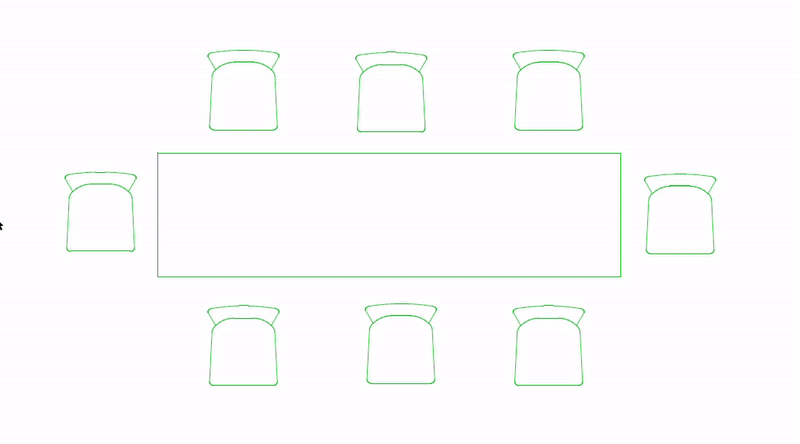

Rotation rapide des éléments sélectionnés par incréments de 90 degrés

Rotation manuelle de l'élément

1.Sélectionnez un ou plusieurs éléments, puis procédez de l'une de ces manières :

–utilisez un raccourci : Ctrl (Cmd) + E

–choisissez l'icône Rotation dans la palette contextuelle

–Edition > Déplacer > Rotation avec

–Déplacer > Rotation dans le menu contextuel ou dans la barre d’outils Déplacer éléments

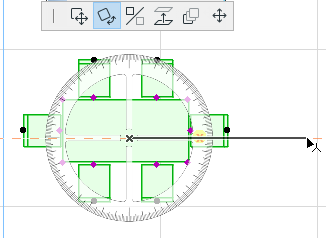

2.Cliquez pour définir le centre de rotation des éléments sélectionnés.

3.Cliquez pour définir le point de départ et le rayon de l'arc de rotation.

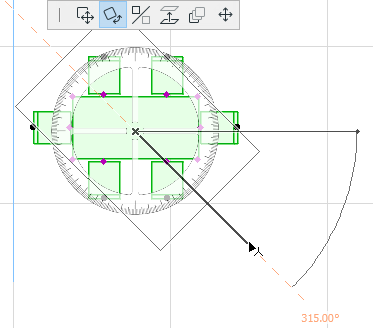

4.Déplacez le curseur et cliquez pour terminer la rotation, ou entrez un angle de rotation dans l’inspecteur.

Rotation && copie

Cette commande crée une copie de l'élément sélectionné et fait pivoter la copie. Les éléments originaux restent à leur place.

Suivez les étapes pour faire pivoter comme d'habitude, mais faites également l'une des choses suivantes :

–utilisez un raccourci : Ctrl (Cmd) + Maj + E ou Ctrl (Cmd) + Maj+ R

–appuyez sur la touche Ctrl pendant que vous exécutez la commande Rotation régulière

–Edition > Déplacer > Rotation avec a Copie

–Déplacer > Rotation et copie dans le menu contextuel ou dans la barre d’outils Déplacer éléments

Rotation avec copies multiples

Utilisez cette fonction pour créer plusieurs copies pivotées de l'élément d'origine. Les éléments originaux restent à leur place.

Suivez les étapes comme d'habitude, mais faites aussi l'une des choses suivantes :

–appuyez sur les touches Ctrl (Cmd) + Alt pendant que vous exécutez la commande Rotation

–Edition > Déplacer > Rotation avec copies multiples

–Déplacer > Rotation avec copies multiples dans le menu contextuel ou dans la barre d’outils Déplacer éléments

Remarques :

–Dans les fenêtres Coupe/Façade/EI, Document 3D et Détail/Feuille de travail, vous ne pouvez faire subir une rotation qu'aux éléments de dessin

–Dans la Fenêtre 3D, la rotation s'effectue toujours sur un plan horizontal
