Edition le polygone de la zone

Utilisez les commandes habituelles proposées dans la palette contextuelle pour éditer le polygone de la zone.

Voir Modifier la forme des polygones et des éléments chaînés et Décaler toutes les arêtes.

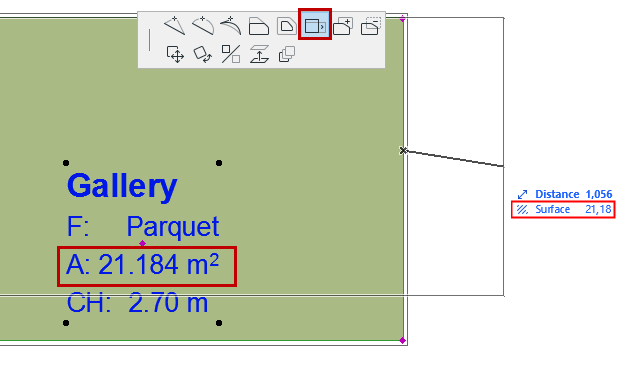

Décaler arête - Superficie fixe

Utilisez cette commande de palette contextuelle pour décaler l'arête sur laquelle vous avez cliqué tout en conservant la superficie de la zone. Ceci peut être utile si vous définissez des espaces en fonction de surfaces données.

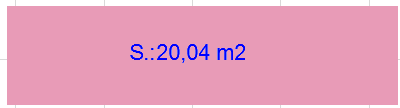

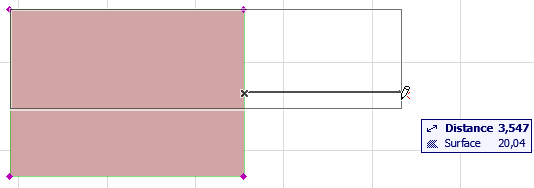

Dans cet exemple, nous avons décalé le côté droit de la zone et la forme est automatiquement contrainte de manière à ce que la superficie reste constante (comme vous pouvez le voir dans l'Inspecteur) :

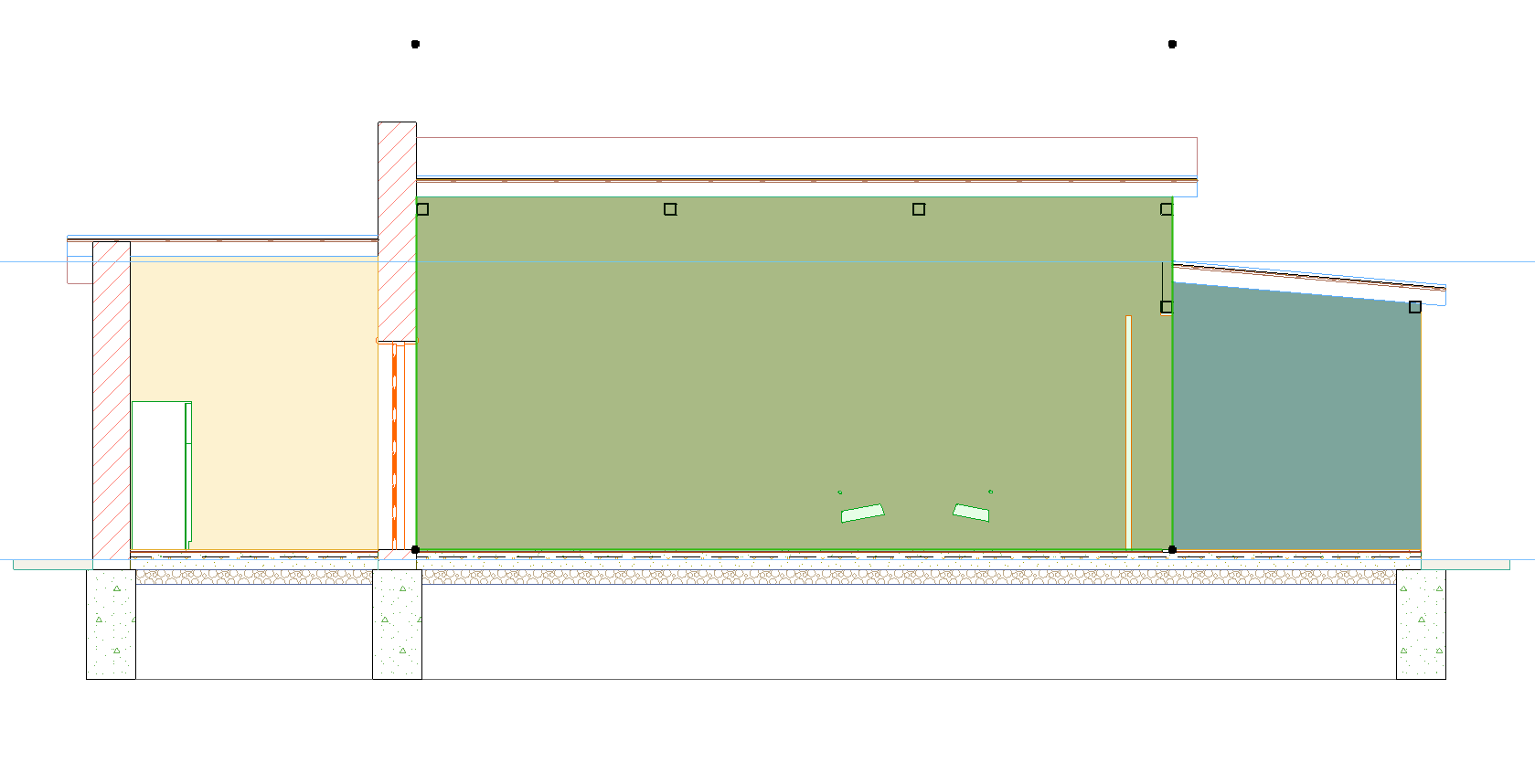

Interactions de zone dans les Coupes-Façades

Utilisez les commandes de palette contextuelle sur les noeuds de zone sélectionnés même si la zone est découpée : Translation, Rotation, Symétrie, Etirer hauteur.

Si vous utilisez Etirer hauteur pour modifier la surface inférieure de la zone, la valeur de l'épaisseur de la chape reste inchangée.

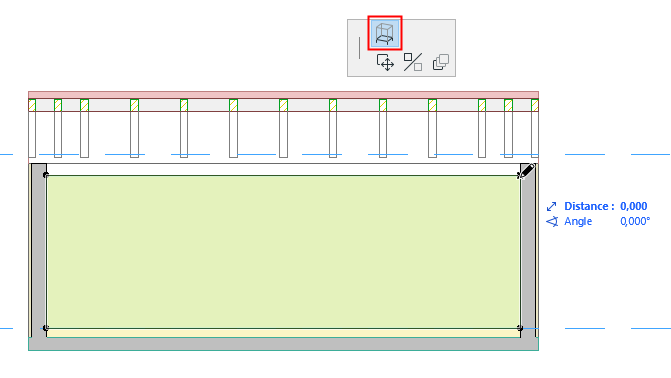

Etirer la hauteur d'une zone en Coupe
