Définir structure de poutre/segment
Sélectionnez une poutre ou un segment.

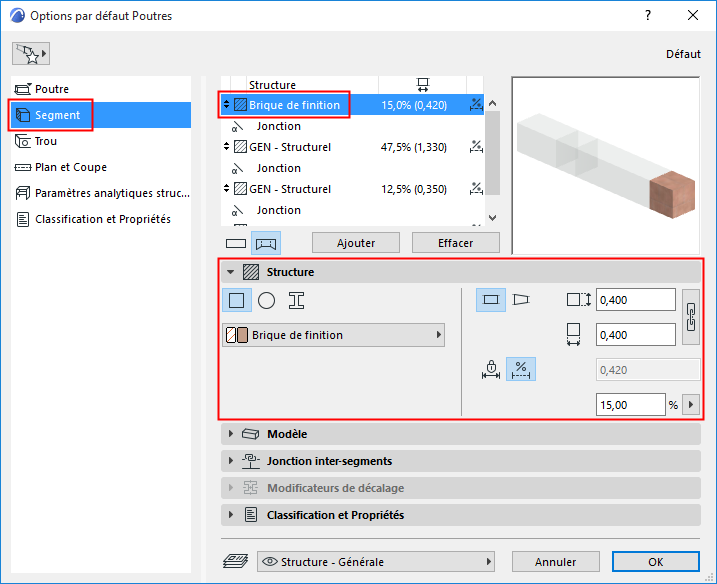

Utilisez le volet Structure du dialogue Options Poutre (page Segment) pour définir les propriétés de sa structure et sa longueur (fixe ou flexible).
Pour les segments sélectionnés : ces réglages sont également disponibles en mode d'édition de poutre.
Coupe transversale
Cliquez sur une icône pour définir la coupe transversale du segment.
•Rectangulaire
•Circulaire
•Profil complexe
Matériau de construction / Profil

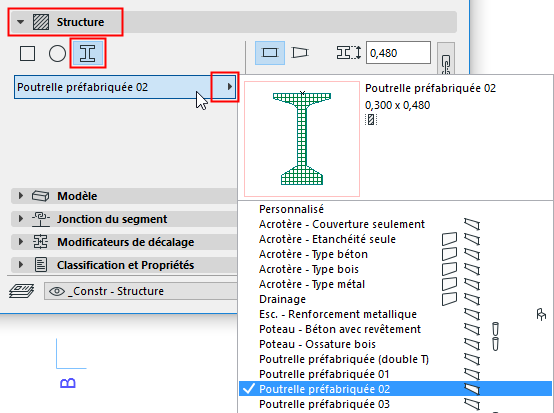

Utilisez le menu déroulant pour choisir un matériau de construction pour le profil de la poutre ou du segment de poutre.
Remarque : Le menu déroulant n'apparaît que pour les profils dont le contrôle “Disponible pour” inclut les poutres. Les profils sont définis avec la commande Options > Attributs élément > Gestionnaire de profils
Longueur de segment (fixe ou flexible)

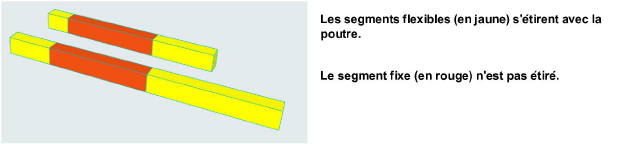

Pour chaque segment sélectionné : Définissez une longueur fixe ou flexible en cliquant sur l'icône correspondante dans le volet Structure.

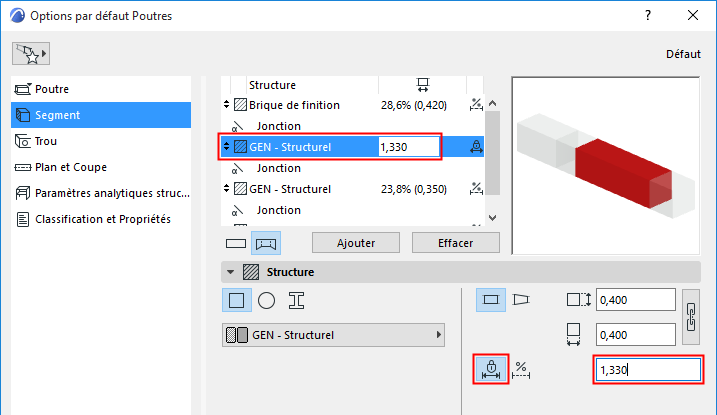

–Pour les segments de longueur fixe : Définissez la longueur. Elle sera inchangée même si la poutre est étirée. (Vous pouvez également saisir la longueur d'un segment sélectionné dans la liste Structure.)

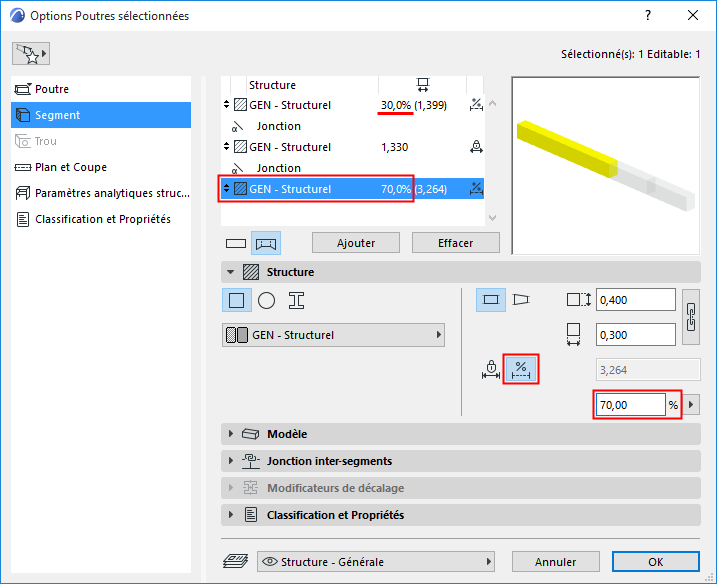

–Pour les segments flexibles : Définssiez la longuer en pourcentage de l'ensemble des segments flexibles. (La longueur totale des segments flexibles est de 100%.) La longueur du segment sera étirée en conséquence, si la poutre est étirée.
Longeur de segment - éditer en 3D
1.Sélectionnez la poutre dans la Fenêtre 3D.
2.Cliquez sur le point chaud de la jonction (sur la ligne de référence de la poutre).

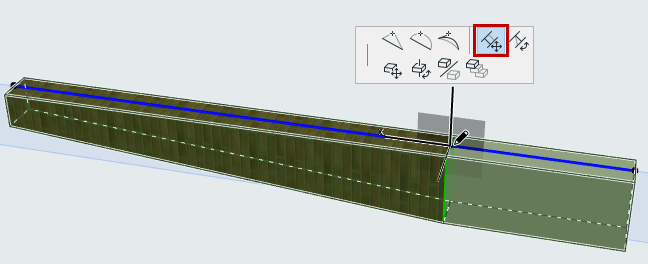

3.Dans la palette contextuelle, choisissez Déplacer jonction de segment pour ajuster la longueur du segment.
Remarque : Si vous faites glisser le point chaud du segment sur le segment adjacent, ceci aura l'effet de supprimer le segment translaté entier.
