Raccord automatique : Exemple 1

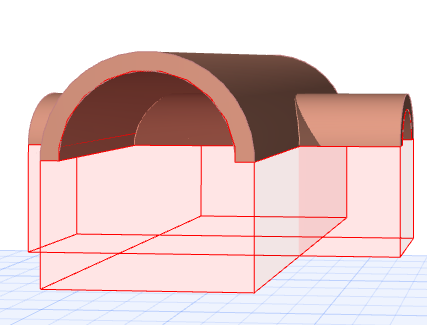

Supposons que vous ayez deux coques qui s'intersectent et que vous souhaitiez les raccords de l'une à l'autre.

Avant de commencer, vous pouvez activer les corps de découpe si vous voulez les voir pendant le travail. (Vue > Options affichage écran > Corps de découpe)

1.Sélectionnez les deux coques.

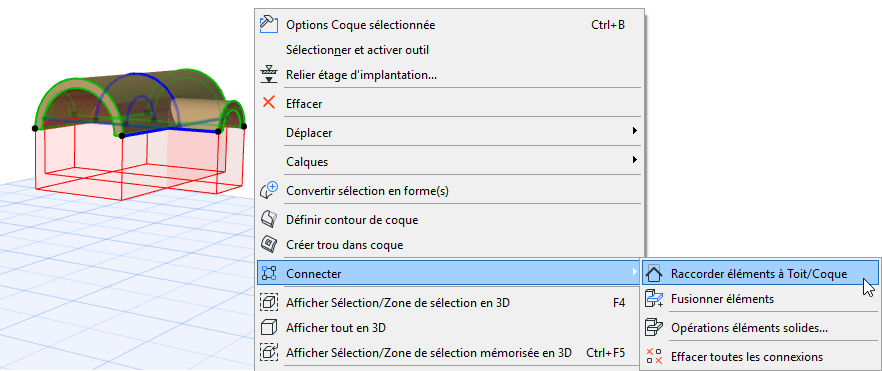

2.Dans le menu contextuel, choisissez Connecter et regardez les commandes disponibles (également disponibles dans la barre d’outils Standard).

3.Choisissez la commande Raccorder éléments à toit/coque.

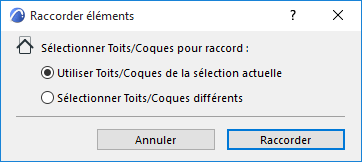

4.Dans le dialogue qui apparaît, cliquez sur Raccorder.

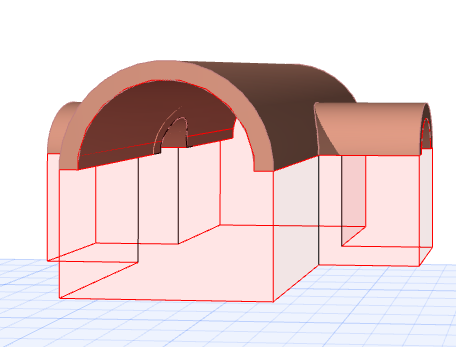

5.Visionnez le résultat en 3D. La partie intérieure des deux éléments qui coïncident à leurs corps de découpe respectifs a été éliminée. Notez que les corps de découpe des deux coques ont été fusionnés en un seul corps de découpe.
