Options d'affichage partiel des structures dans les fenêtres fondées sur une marque source

Il arrive souvent en travaillant dans une vue modèle (Coupe, Façade, Elévation intérieure, Détail ou Feuille de travail) que ses éléments aient leur source dans une autre fenêtre modèle.

Toutefois, si le point de vue source est une vue ou un point de vue de type modèle à reconstruction manuelle ou dessin, il se peut que vous rencontriez des problèmes en essayant de modifier les réglages d'affichage partiel de la vue dérivée, puisque le point de vue source n'a pas forcément été mis à jour. Par conséquent, vous ne pouvez pas modifier les paramètres d'affichage partiel des vues dérivées de source de type modèle à reconstruction manuelle ou dessin.

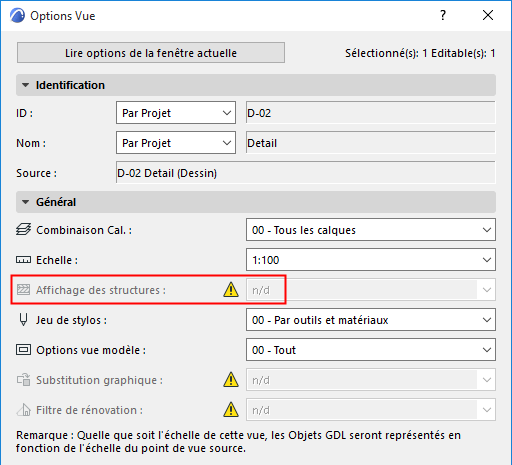

Les réglages de vue suivants appartiennent à une vue dont la source est un modèle à reconstruction manuelle ; il n'est pas possible de changer les réglages d'affichage partiel des structures.

La solution : retournez à la vue source (ou faites-en une copie) et modifiez son type de mise à jour en automatique.

Dans le cas opposé : Supposons que vous ayez un point de vue de mise à jour automatique dont plusieurs vues ont été dérivées. Vous changez alors ce point de vue en type “Mise à jour manuelle” ou “Dessin”. Ceci est possible, mais il faut savoir que les vues dérivées de cette source - même si elles ont déjà été créées - reprendront les réglages d'affichage partiel du point de vue source après une reconstruction.

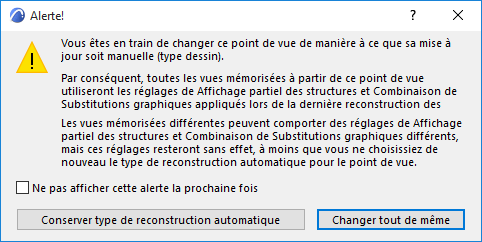

Si vous modifiez les paramètres d'affichage partiel de structure d'un point de vue source qui est de type reconstruction manuelle (même si ses vues dérivées sont basées sur une source de type reconstruction automatique), un avertissement vous indique que les paramètres d'affichage partiel de structure et de substitution graphique de ses vues dérivées peuvent changer :

Vous pouvez continuer la reconstruction ou annuler le processus. Là encore, la solution consiste à retourner à la vue source (ou en faire une copie avec les réglages d'affichage partiel/Substitution graphique nécessaires) et à changer son type de mise à jour en automatique.
