Options supplémentaires pour les filtres de rénovation...

Des options de substitution additionnels sont disponibles pour les éléments “Existants”, pour les éléments “A démolir” et pour les éléments d'annotation.

Ces options supplémentaires vous aideront à respecter les normes locales ou à rendre plus facile l'interprétation de vos vues de Rénovation.

Cochez la case du Remplacement additionnel que vous voulez ajouter à vos définitions de filtre de rénovation :

Pour les éléments “Existants” :

•Masquer marque de cote d'ouverture (si vous n'avez pas besoin de voir les cotations des ouvertures déjà en place)

•Hachure coupée unie (si vous n'avez pas besoin de voir la structure des murs déjà placés)

•Ne pas intersecter (Utilisez cette option pour assurer que les intersections entre murs Nouveaux et Démolis n'interfèrent pas avec les intersections des murs existants.)

Pour éléments “A démolir” :

•Masquer marque de cote d'ouverture (si vous n'avez pas besoin de voir les cotations des ouvertures qui n'existent plus)

•Masquer symbole de porte/fenêtre/ouverture de toit/ouverture (si vous n'avez pas besoin de voir des ouvertures qui bientôt n'existeront, surtout si elles font partie de murs qui seront démolis de toutes façons)

•Masquer zone (si vos ne voulez pas voir les informations des zones qui seront supprimées)

•Masquer objets (puisque la majorité des fournitures ne seront pas véritablement démolies et il n'est pas nécessaire qu'elles soient visibles sur le Plan de démolition)

•Hachure coupée unie (si vous n'avez pas besoin de voir la structure des murs qui seront démolis)

•Hachure transparente (pour indiquer la place d'un élément démoli avec des lignes seulement, sans hachure)

•Ne pas intersecter (Utilisez cette option pour assurer que les intersections entre murs Nouveaux et Démolis n'interfèrent pas avec les intersections des murs existants.)

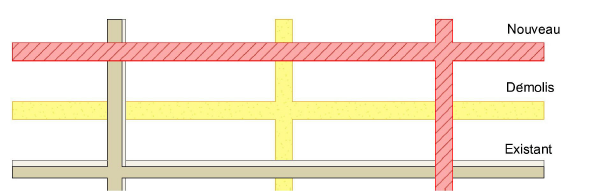

Murs et dalles avec le paramètre "Ne pas intersecter" : "Nouveau" au-dessus de "Existant", au-dessus de "A démolir"

•Marquer ouvertures par symbole “X” : Placez un X sur les portes et les fenêtres à démolir.

•Contours hachure intérieure ouverture comme Démolis : Sur un mur où une porte/fenêtre sera démolie (et remplacée par de nouveaux éléments de mur) : Afficher les lignes de contour des ouvertures démolies comme étant à démolir.

Pour les éléments d'annotation :

•Ne pas remplacer Cotations/Textes/Etiquettes

•Ne pas remplacer Hachures d'esquisse/Lignes

•Ne pas remplacer les marques

Utilisez ces cases à cocher pour exclure les éléments d'annotation - les cotations, les textes et les étiquettes et/ou les hachures d'esquisse et les lignes - des règles de substitution. Vous pouvez également choisir d'exclure les marques (coupe, élévation, élévation intérieure, détail, feuille de travail) des règles de substitution.
