A partir de la Fenêtre 3D:
1.Dans la Fenêtre 3D, configurez la vue 3D du modèle souhaitée :
2.Créez un nouveau document 3D selon les modes suivants :
•Choisissez la commande Nouveau document 3D à partir du 3D... du menu contextuel par un clic droit sur le dossier Document 3D du Navigateur.

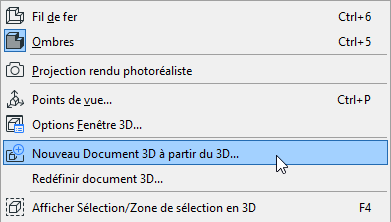

•Choisissez la commande Nouveau Document 3D à partir du 3D dans le menu contextuel de la Fenêtre 3D
•Utilisez une commande de menu (Documentation > Outils de documentation > Nouveau document 3D).

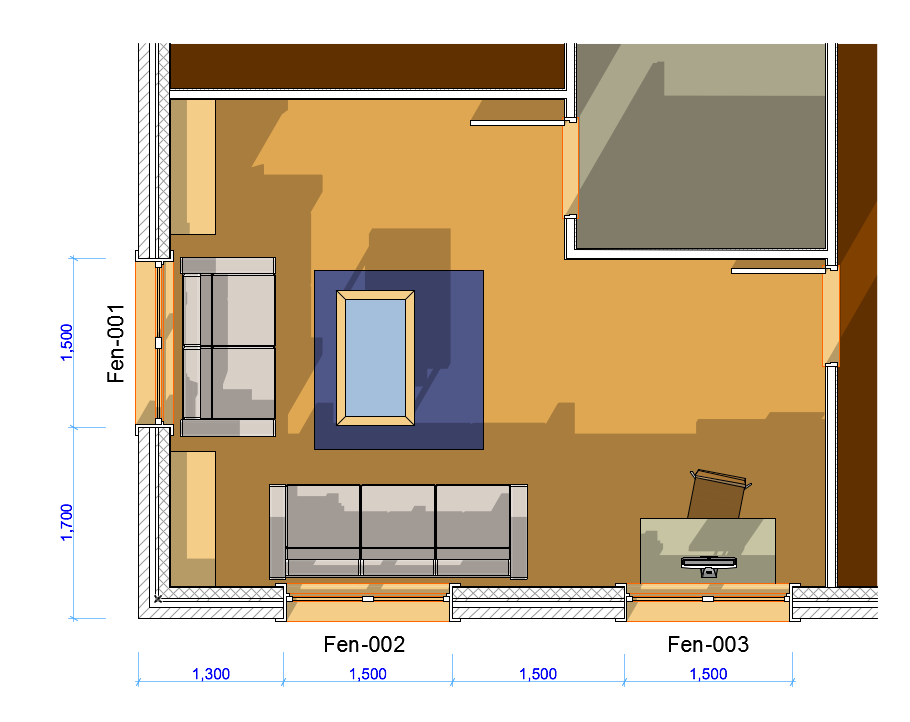

A partir de la fenêtre Plan :
1.Sur n'importe quel étage du Plan, configurez la vue du modèle que vous souhaitez voir dans votre Document 3D.
2.Si nécessaire, limitez la vue en utilisant une sélection explicite ou une Zone de sélection. (Les options de vue de la Fenêtre 3D telles que Filtrer et couper éléments en 3D n'ont pas d'effet sur les Documents 3D créés à partir de la fenêtre Plan.)
3.Choisissez la commande Nouveau Document 3D à partir du Plan... dans un des emplacements suivants
•le menu contextuel du Plan
•le menu contextuel du dossier Document 3D du Navigateur.
•le menu contextuel de n'importe quel étage du Plan du projet.
•une commande de menu (Documentation > Outils de documentation > Nouveau document 3D).

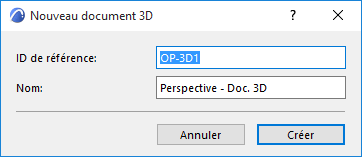

Le dialogue Nouveau document 3D
Le dialogue Nouveau document 3D apparaît.
Saisissez un identifiant ainsi qu'un nom pour le nouveau document 3D ; cliquez sur Créer.
Remarque : Vous pouvez définir le nom de la vue source comme nom par défaut du Document 3D.
Pour la définition des noms par défaut, voir Volet Général Document 3D.
Le Document 3D est créé et ouvert dans sa propre fenêtre. Il est listé dans le dossier Document 3D du Plan du projet du Navigateur.
Pour ajuster le contenu, les réglages et l'affichage du Document 3D, vous pouvez ajuster sa vue source et/ou ses réglages d'affichage, puis les redéfinir.
Pour d'autres informations, voir :
Apparence du modèle (vues de type Coupe)
