Ajouter Critères Quels sont les éléments à lister ?
Utilisez le panneau critères des paramètres de nomenclature pour définir les critères d’éléments/de composants/de surfaces à lister.
1.Ouvrez le dialogue Options configuration
2.Cliquez sur ajouter critères.
•Par défaut, ce bouton ouvre la liste des paramètres et propriétes disponibles dans le projet (la liste peut être filtrée en fonction d'autres critères que vous avez déjà choisis)
•La sélection de critère est commune à plusieurs fonctions. Pour la description, voir : Définir les critères d'élément.

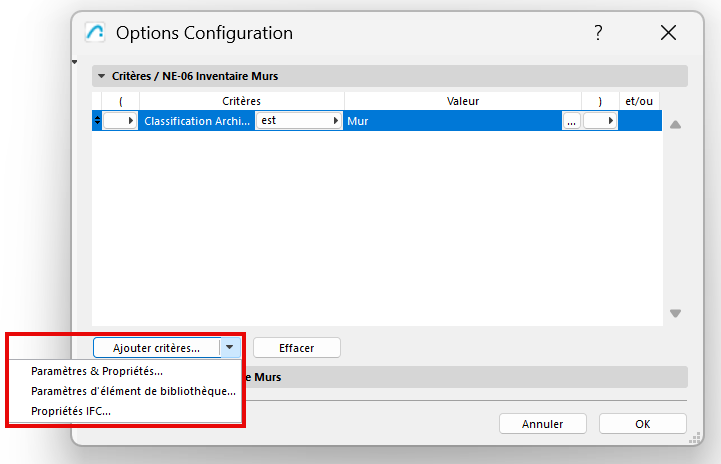

•Ou utiliser la fenêtre contextuelle du bouton ajouter critères pour accéder aux éléments de bibliothèque ou aux propriétés IFC :
Critères et champs supplémentaires : Paramètres d'élément de bibliothèque
Définir des critères d'élément en utilisant des données IFC
Définition de critères complexes
•Pour lister plusieurs types d'éléments, vous devez les associer à l’aide d’une instruction OU

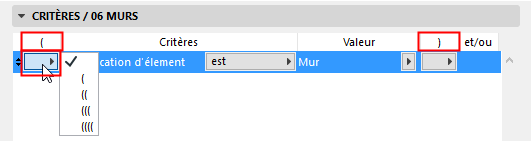

•Si nécessaire, utilisez les colonnesOuvrir parenthèses et Fermer parenthèses d'Options Configuration pour définir des critères emboîtés et ainsi obtenir une nomenclature plus complexe.
Chaque parenthèse “ouverte” doit avoir une parenthèse “fermée” pour que la configuration soit logique. S'il y a une erreur dans la logique des parenthèse, l'alerte Critères non valables ! apparaît au bas du volet.
Supposons que vous souhaitiez lister tous les murs, dalles et poteaux qui se trouvent sur un certain calque.
Pour remplir ces critères, un élément doit :
1.être un mur OU une dalle OU un poteau.
ET
2.se situer sur ce calque

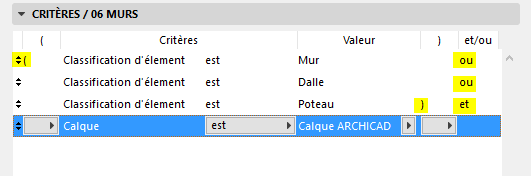

Remarquez les parenthèses dans l'image ci-dessous qui encadrent le groupe de trois types d'élément.
