Paramètres
Description courte
Description longue
Coupe transversale de Poutre
Rectangulaire, Profilée ou Arrondie.
La forme de la coupe transversale de la poutre comme elle est définie dans le dialogue Options Poutre.
Angle d'inclinaison de Poutre
Angle de la poutre inclinée.

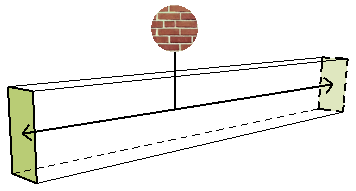

Surface de fin
Nom de la surface associée aux deux extrémités de la poutre.
Défini dans Options Poutre (dans le volet Matériau de construction ou Substitution dans modèle)
Surface d'extrusion
Nom de la surface associée à l'extrusion de la poutre.
Utilisez avec des poutres rondes et profilées, qui utilisent une seule surface sur tous les côtés de l'extrusion. (Même valeur que le paramètre Surface côté gauche.)
Hauteur du trou
Hauteur ou diamètre du premier trou placé dans la poutre.
Valeur identique à la "Hauteur ou diamètre de trou", sur le volet Trou des Options Poutre

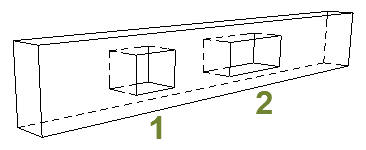

Nombre de trous
Nombre total de trous dans la poutre.

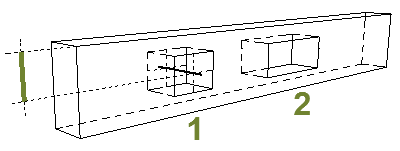

Position trou par rapport à ligne de référence
Distance entre le point central du premier trou placé et la Ligne de référence de la poutre.
Même valeur que la Position définie sur le volet Trou des Options Poutre.
Largeur des trous
Largeur du premier trou placé dans la poutre.
Même valeur que la "Hauteur du trou", sur le volet Trou des Options Poutre.
Superficie des arêtes des trous
Surface totale des arêtes de tous les trous dans la poutre.
Surface des trous
Total de la surface 2D de tous les trous, calculé par rapport à un côté de la poutre.

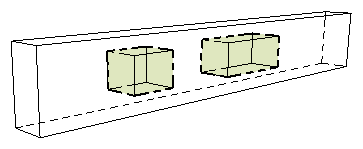

Volume des trous
Volume total de tous les trous dans la poutre.
Multiplie la largeur de la poutre par la superficie des surfaces de trou.

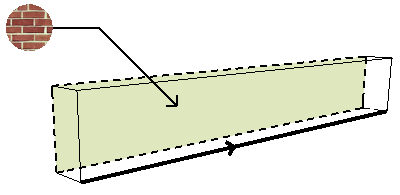

Surface gauche
Nom de la surface associée au côté gauche de la poutre.
Défini dans Options Poutre (dans le volet Matériau de construction ou Substitution dans modèle).
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.
Longueur côté gauche de Poutre.
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.
Pour lister la longueur de référence de la poutre, utilisez le paramètre Longueur 3D (catégorie Générale).
Longueur côté droit de Poutre.
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.
Pour lister la longueur de référence de la poutre, utilisez le paramètre Longueur 3D (catégorie Générale).

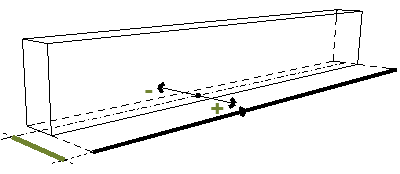

Décalage
Distance décalage de poutre par rapport à la ligne de référence.
Par défaut, cette valeur est zéro. La saisie d'une valeur de décalage permet de décaler la poutre par rapport à son axe de référence.
Surface côté droit
Nom de la surface associée au côté droit de la poutre.
Défini dans Options Poutre (dans le volet Matériau de construction ou Substitution dans modèle)
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.

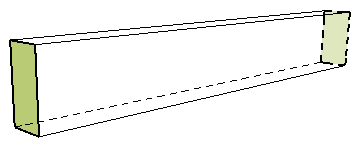

Superficie des deux extrémités de poutre
Superficie de la surface inférieure de la poutre.
Superficie de la surface inférieure de la poutre.

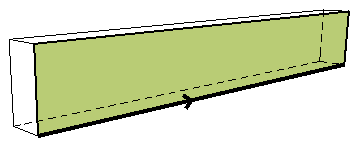

Superficie de la poutre côté droit (nette)
Superficie de la surface du côté droit de la poutre.
réduite par les opérations élément solide ou les trous.
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.
Superficie de la poutre côté gauche (nette)
Superficie de la surface du côté gauche de la poutre.
réduite par les opérations élément solide ou les trous.
“Gauche” et “Droite” sont déterminés en fonction de la direction de l'axe de référence de la poutre. La direction de l'axe est la direction suivant laquelle vous avez fait glisser le curseur en dessinant la poutre.
